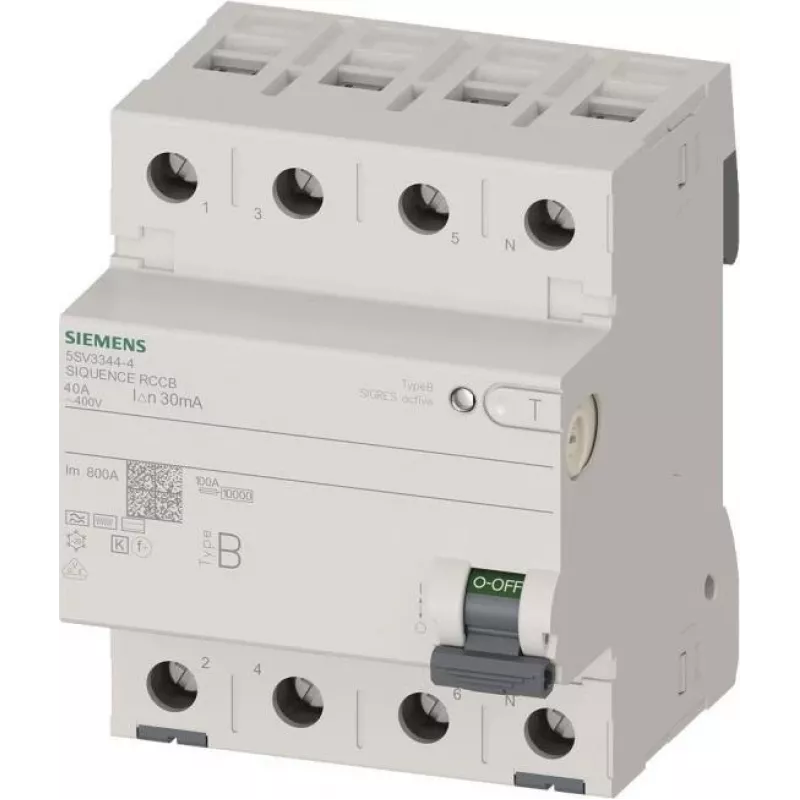

SIEMENS 5SV3344-4 RCCB Type B 40A 30mA 4TE SENTRON 5SV3

SIEMENS 5SV3344-4 ir augstas kvalitātes noplūdes strāvas aizsardzības slēdzis (RCCB) no SENTRON 5SV3 sērijas. Paredzēts uzticamai aizsardzībai pret elektrošoku un ugunsbīstamību, šī 4 polu ierīce ar B tipa atslēgšanas raksturlīkni ir piemērota universālām strāvas jutīgām lietojumprogrammām, tostarp maiņstrāvas, pulsējošas līdzstrāvas un gludas līdzstrāvas bojājuma strāvām. Ar nominālo strāvu 40 A un nominālo noplūdes strāvu 30 mA tā nodrošina drošu darbību dzīvojamās, komerciālās un rūpnieciskās instalācijās.

Priekšrocības

B tipa jutība nosaka visu veidu bojājuma strāvas, tostarp gludu līdzstrāvu, nodrošinot maksimālu aizsardzību. Kompakts 4 TE platums ietaupa vietu uz DIN sliedes. Augsta īssavienojuma izturība 10 kA nodrošina robustumu. Skrūvju spailes ļauj droši pieslēgt vadītājus līdz 35 mm². Plašs darba temperatūras diapazons no -25 °C līdz +45 °C nodrošina uzticamu darbību dažādās vidēs.

Piemērots

• Dzīvojamo un komerciālo elektrosadales paneļiem
• Rūpnieciskām vadības sistēmām
• Lietojumiem, kam nepieciešama B tipa noplūdes strāvas aizsardzība
• Instalācijām ar frekvenču pārveidotājiem, UPS sistēmām vai elektromobiļu uzlādes stacijām

Galvenie tehniskie parametri

• Produkta veids: Noplūdes strāvas aizsardzības slēdzis (RCCB)
• Sērija: SENTRON 5SV3
• Polu skaits: 4 polu
• Atslēgšanas raksturlīkne: B tips
• Nominālā strāva (In): 40 A
• Nominālā noplūdes strāva (IΔn): 30 mA
• Nominālais spriegums (Ue): 230/400 V AC
• Nominālā frekvence: 50 Hz
• Nominālā īssavienojuma strāva (Inc): 10 kA
• Platums moduļu vienībās: 4 TE
• Uzstādīšanas veids: DIN sliede (EN 60715)
• Aizsardzības pakāpe: IP20 (ar pievienotiem vadītājiem)
• Darba temperatūra: -25 °C līdz +45 °C
• Mehāniskais/elektriskais kalpošanas laiks: 10000 pārslēgšanas ciklu
• Savienojuma veids: Skrūvju spailes
• Pievienojamā vadītāja šķērsgriezums (ciets): 0,75 ... 35 mm²
• Pievelšanas griezes moments: 2,5 ... 3 N·m

Ieteikumi

Lai nodrošinātu optimālu drošību, vienmēr uzstādiet šo RCCB saskaņā ar vietējiem elektroinstalācijas noteikumiem. Pārliecinieties, ka ierīce nav pakļauta mehāniskai slodzei vai mitrumam. Izmantojiet atbilstošu augšējo pārstrāvas aizsardzību saskaņā ar ražotāja norādījumiem.
