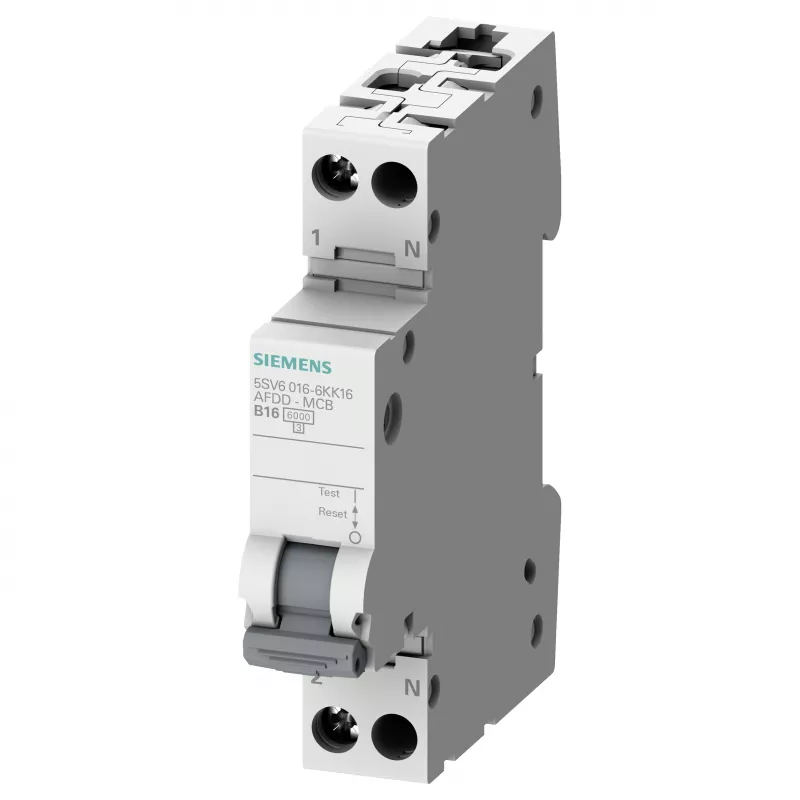

Siemens 5SV6016-6KK16 AFDD/MCB kombinētā ierīce B16 2-polu 230V 1TE

Siemens 5SV6016-6KK16 ir kompakta AFDD/MCB kombinētā ierīce, kas paredzēta elektrisko ķēžu aizsardzībai pret pārslodzēm, īssavienojumiem un loka bojājumiem. Šī 2-polu (1P+N) ierīce ar nominālo strāvu 16 A un B raksturlīkni ir ideāli piemērota dzīvojamām un komerciālām vajadzībām, kur nepieciešama pastiprināta ugunsdrošība. Tā apvieno loka bojājumu noteikšanas ierīci (AFDD) un mini slēdzi (MCB) vienā 1 moduļa platumā (1TE), ietaupot vietu sadales skapjos.

Priekšrocības

Integrēta loka bojājumu noteikšana nodrošina agrīnu brīdinājumu un atslēgšanu bīstamu sērijveida vai paralēlu loka bojājumu gadījumā, samazinot elektrisko ugunsgrēku risku. B raksturlīkne nodrošina ātru atslēgšanu pretestības un nelielām induktīvām slodzēm. DIN sliedes montāža vienkāršo uzstādīšanu, un skrūvju spailes ļauj droši pieslēgt vadītājus līdz 16 mm².

Piemērots

• Gala ķēžu aizsardzībai dzīvojamās ēkās
• Komerciālām instalācijām, kur nepieciešama loka bojājumu aizsardzība
• Esošo sadales skapju modernizācijai ar uzlabotu drošību
• Ķēdēm, kas apgādā apgaismojumu, kontaktligzdas un mazās ierīces

Galvenie tehniskie parametri

• Ierīces tips: AFDD/MCB kombinācija
• Nominālā strāva: 16 A
• Atslēgšanas raksturlīkne: B
• Polu skaits: 2-polu (1P+N)
• Nominālais spriegums (AC): 230 V
• Nominālā frekvence: 50/60 Hz
• Nominālā atslēgšanas spēja (Icn): 6 kA (EN 60898-1)
• Loka bojājumu noteikšana: sērijveida un paralēli loka bojājumi
• Montāža: DIN sliede (EN 60715)

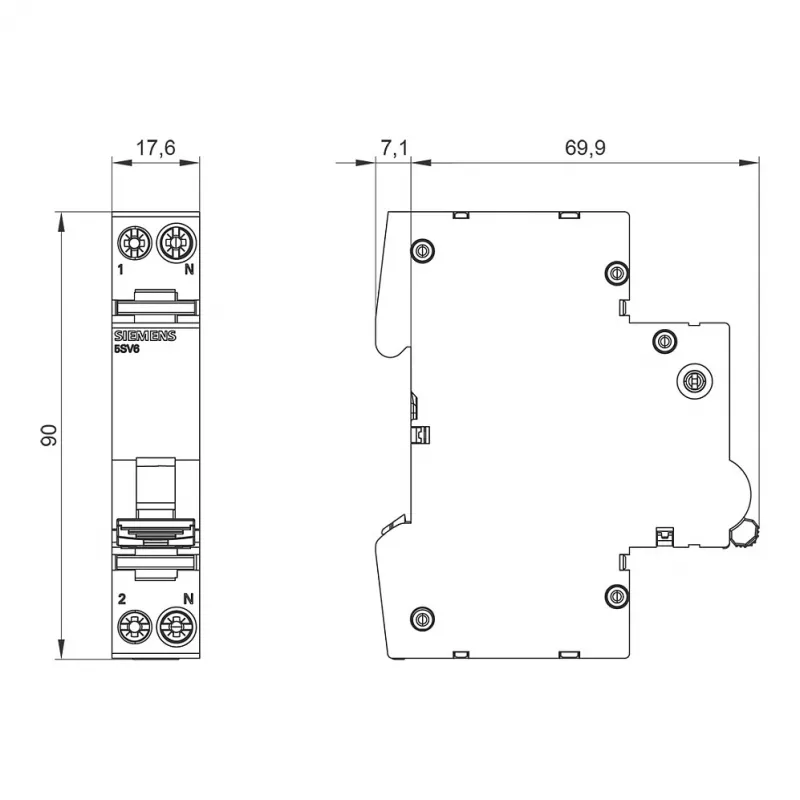

• Moduļa platums: 1 MW (1TE)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar pievienotiem vadītājiem)
• Apkārtējās vides temperatūra: -25 °C līdz +55 °C
• Elektriskais kalpošanas laiks: 10 000 pārslēgšanas ciklu
• Mehāniskais kalpošanas laiks: 20 000 pārslēgšanas ciklu
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 2
• Spaiļu tips: skrūvju spailes
• Spaiļu kapacitāte (ciets/daudzdzīslu): 0,75 ... 16 mm²
• Standarti: IEC 62606, EN 60898-1

Ieteikumi

Lai nodrošinātu visaptverošu ugunsdrošību, kombinējiet šo AFDD/MCB ar noplūdes strāvas aizsardzības ierīci (RCD) augšpusē. Vienmēr ievērojiet vietējos elektroinstalācijas noteikumus un nodrošiniet, lai uzstādīšanu veiktu kvalificēts elektriķis.
