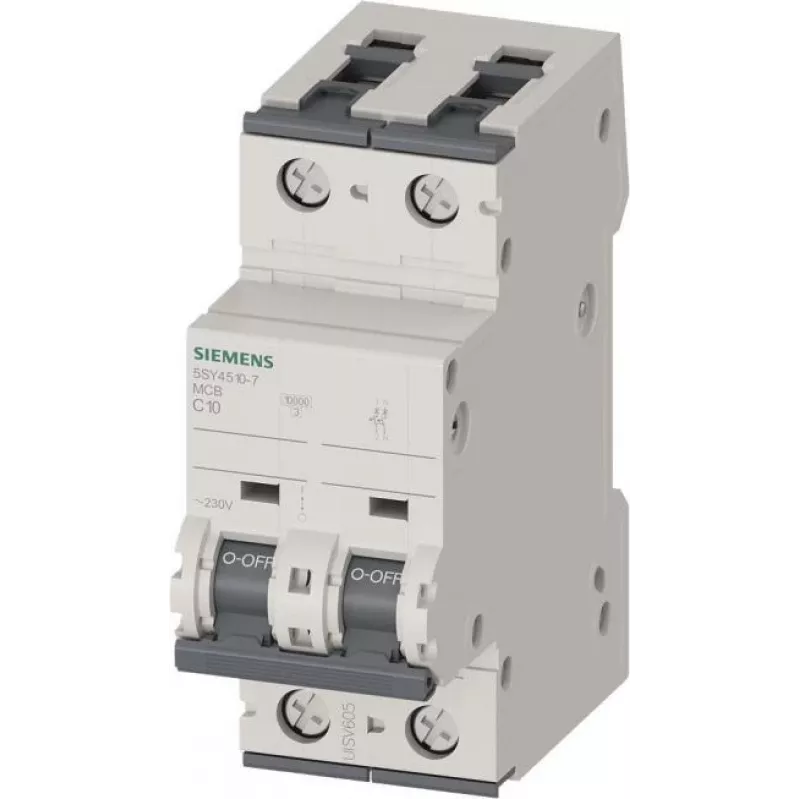

Siemens 5SY45107 MCB 1+N Pole C 10A 10kA 230V DIN Rail Miniature Circuit Breaker

Siemens 5SY45107 ir augstas kvalitātes miniattērveida slēdzis (MCB) no 5SY sērijas, kas paredzēts uzticamai pārstrāvas aizsardzībai dzīvojamās un komerciālās elektroinstalācijās. Ar nominālo strāvu 10 A un C tipa atslēgšanas raksturlīkni tas nodrošina optimālu aizsardzību ķēdēm ar mērenām ieslēgšanas strāvām, piemēram, apgaismojumam un maziem motoriem. 1+N polu konfigurācija ietver pārslēgtu neitrāli, nodrošinot drošu izolāciju. Šis MCB ir piemērots montāžai uz DIN sliedes un atbilst EN 60898-1 standartam, ar augstu pārrāvuma spēju 10 kA pie 230/240 V AC.

Priekšrocības

Šis Siemens MCB nodrošina uzticamu aizsardzību pret pārslodzēm un īssavienojumiem, ar kompaktu dizainu, kas ietaupa vietu sadales paneļos. C tipa raksturlīkne ir ideāli piemērota lietojumiem ar mērenām pārsprieguma strāvām, samazinot nevēlamu atslēgšanos. 1+N polu dizains nodrošina gan fāzes, gan neitrāles pārslēgšanu, palielinot drošību. Ar augstu pārrāvuma spēju 10 kA tas ir piemērots sistēmām ar lielām bojājuma strāvām. Ierīci ir viegli uzstādīt uz standarta DIN sliedēm, un tai ir skrūvju spailes drošai vadu pievienošanai.

Piemērots

• Dzīvojamo un komerciālo elektrisko paneļu aizsardzībai
• Apgaismojuma ķēdēm
• Mazu motoru aizsardzībai
• Vispārējai pārstrāvas aizsardzībai

Galvenie tehniskie parametri

• Nominālā strāva: 10 A
• Atslēgšanas raksturlīkne: C tips
• Polu skaits: 1+N (1 pols + pārslēgta neitrāle)
• Nominālais spriegums: 230/240 V AC
• Nominālā pārrāvuma spēja (Icn): 10 kA (EN 60898-1)
• Frekvence: 50/60 Hz
• Uzstādīšana: DIN sliede
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar korpusu)
• Mehāniskais/elektriskais kalpošanas laiks: 10 000 ciklu
• Apkārtējās vides temperatūra: -25 līdz +45 °C
• Spaiļu tips: Skrūvju spailes
• Vada šķērsgriezums (ciets): 0,75 ... 35 mm²
• Vada šķērsgriezums (dzīslu): 0,75 ... 25 mm²
• Montāžas pozīcija: Jebkura
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 3
• Enerģijas ierobežošanas klase: 3

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, MCB jāuzstāda kvalificētam elektriķim un sistēmas īssavienojuma jauda nedrīkst pārsniegt 10 kA. Izmantojiet atbilstošus vadu izmērus, kā norādīts tehniskajos datos. Šī ierīce nav piemērota līdzstrāvas lietojumiem.
