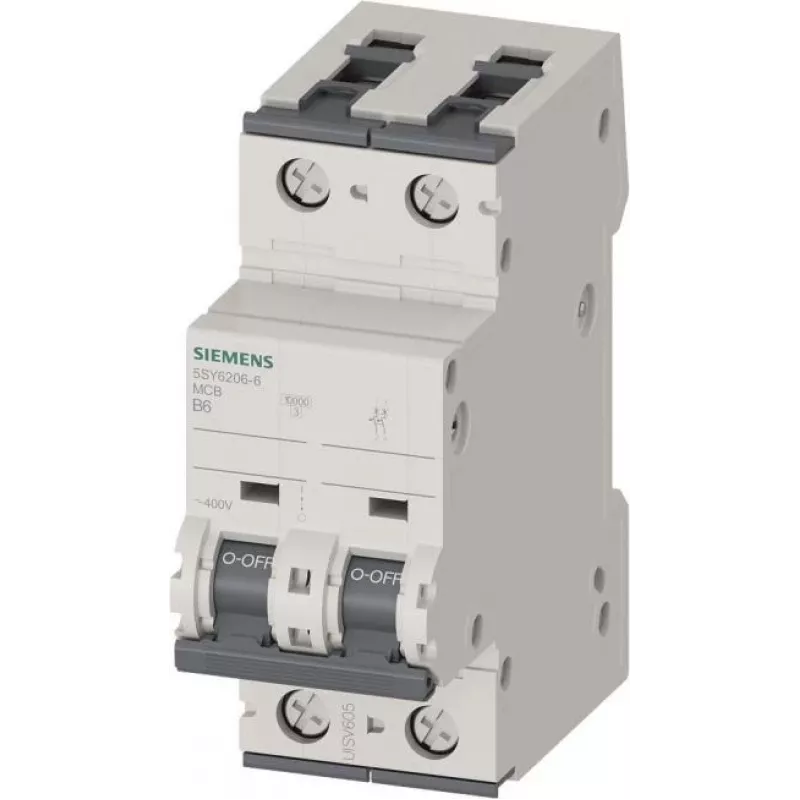

SIEMENS 5SY62066 automātiskais slēdzis 2 polu 6A B raksturlīkne 6kA DIN sliedes automātiskais slēdzis

Elektrisko ķēžu aizsardzība pret pārslodzi un īssavienojuma radītiem bojājumiem ir ļoti svarīga gan dzīvojamo, gan komerciālo ēku instalācijās. SIEMENS 5SY62066 miniatūrais automātiskais slēdzis (MCB) aizsargā jūsu elektroinstalāciju un pievienotās iekārtas, nodrošinot uzticamu un ātru atslēgšanos. Šis 2 polu, 6 A, B raksturlīknes slēdzis ir paredzēts montāžai uz DIN sliedes, un tā kompaktais 70 mm platums ļauj to uzstādīt standarta sadales skapjos. Tas pārtrauc bojājuma strāvas līdz 6 kA, nodrošinot drošību un atbilstību IEC 60898-1 standartam.

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuriem nepieciešams uzticams automātiskais slēdzis apgaismojuma un kontaktligzdu ķēžu aizsardzībai mājās, birojos un vieglajā rūpniecībā. Tas ir ideāli piemērots jaunām instalācijām vai kā aizvietotājs esošajos Siemens sadales skapjos.

Galvenās iezīmes

• 2 polu konstrukcija vienlaicīgai fāzes un neitrāla atslēgšanai
• B raksturlīknes atslēgšanās raksturlielums: magnētiskā atslēgšanās starp 3 un 5 reizes lielāku par nominālo strāvu, piemērots pretestības slodzēm un gariem kabeļu posmiem
• Nominālā strāva 6 A; nominālais spriegums 230/400 V AC; frekvence 50/60 Hz
• Īssavienojuma atslēgšanas spēja Icn = 6 kA saskaņā ar IEC 60898-1
• Skrūvju spailes pieņem viendzīslu vadus 0,75–35 mm² un daudzdzīslu vadus 0,75–25 mm²
• Aizsardzības pakāpe IP20 (spailes), IP40, ja uzstādīts korpusā
• Mehāniskā un elektriskā kalpošanas ilgums 10 000 pārslēgšanās ciklu
• Darba temperatūras diapazons no -25 °C līdz +45 °C; piesārņojuma pakāpe 3; pārsprieguma kategorija III; enerģijas ierobežošanas klase 3

Specifikācijas

• Zīmols: SIEMENS
• Modelis: 5SY62066
• MPN: 5SY6206-6
• EAN: 4001869246321
• Tips: Miniatūrais automātiskais slēdzis (MCB)
• Polu skaits: 2
• Atslēgšanās raksturlīkne: B
• Nominālā strāva: 6 A
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Atslēgšanas spēja: 6 kA
• Standarts: IEC 60898-1
• Montāža: DIN sliede
• Spaiļu tips: Skrūvju
• Spaiļu ietilpība viendzīslu: 0,75–35 mm²
• Spaiļu ietilpība daudzdzīslu: 0,75–25 mm²
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar korpusu)
• Mehāniskā kalpošanas ilgums: 10 000 ciklu
• Elektriskā kalpošanas ilgums: 10 000 ciklu
• Apkārtējās vides temperatūra: no -25 līdz +45 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Enerģijas ierobežošanas klase: 3
• Sprieguma veids: AC

Padomi

Pārliecinieties, ka slēdža nominālā strāva atbilst ķēdes slodzei un ka kabeļa šķērsgriezums atbilst spaiļu ietilpībai. Instalācijām ar lielām ieslēgšanas strāvām (piem., motoriem, transformatoriem) apsveriet C vai D raksturlīknes izmantošanu. Vienmēr uzstādiet piemērotā korpusā, lai sasniegtu IP40 aizsardzību un atbilstu vietējiem elektroinstalācijas noteikumiem.
