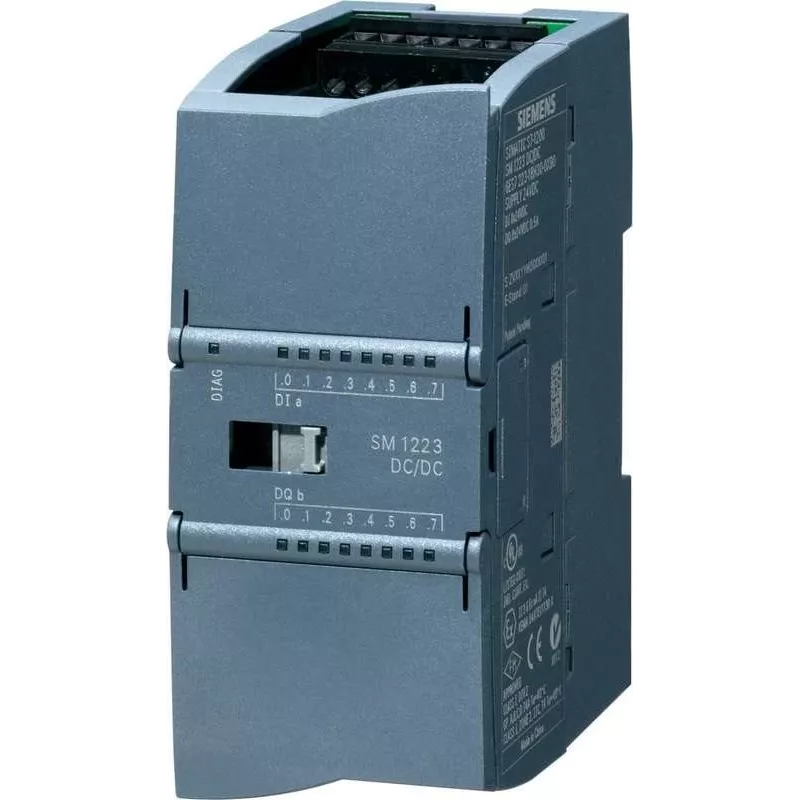

Siemens SIMATIC S7-1200 digitālā un analogā I/O modulis, 8 DI/8 DO/2 AI/2 AO, 24V DC, Source Output, DIN sliedes 6ES7223-1BL32-0XB0

Mūsdienu rūpnieciskajā automatizācijā gan digitālo, gan analogo signālu integrēšana vienā kompaktā kontrolierī var būt izaicinājums. Siemens SIMATIC S7-1200 digitālā un analogā I/O modulis (6ES7223-1BL32-0XB0) to atrisina, nodrošinot daudzpusīgu 8 digitālo ieeju, 8 digitālo izeju, 2 analogo ieeju un 2 analogo izeju kombināciju vienā modulī. Tas novērš nepieciešamību pēc vairākiem atsevišķiem moduļiem, ietaupot vietu uz DIN sliedes un vienkāršojot elektroinstalāciju. Tas ir ideāli piemērots mašīnu ražotājiem un sistēmu integratoriem, kuriem ir nepieciešams apstrādāt sensorus, izpildmehānismus un analogās ierīces, piemēram, temperatūras devējus vai vārstu pozicionētājus, tieši no sava S7-1200 PLC.

Kam tas paredzēts

Šis modulis ir paredzēts automatizācijas inženieriem, sadales skapju montētājiem un OEM ražotājiem, kas strādā ar SIMATIC S7-1200 sēriju. Tas ir piemērots lietojumiem iepakošanas mašīnās, konveijera sistēmās, HVAC vadībā un maza un vidēja izmēra procesu iekārtās, kur ir gan diskrēti, gan analogi signāli. Ja jums ir nepieciešams paplašināt sava S7-1200 CPU I/O jaudu, nepievienojot vairākus moduļus, šis ir ideāls risinājums.

Galvenās iezīmes

• 8 digitālās ieejas, 24V DC, sink/source (saderīgas ar PNP/NPN) elastīgam sensoru savienojumam.
• 8 digitālās izejas, tranzistoru source tips, 0,5 A uz kanālu releju, kontaktu un mazu izpildmehānismu vadīšanai.
• 2 analogās ieejas ar izvēlamiem diapazoniem: 0-10V, 0-20mA vai 4-20mA; izšķirtspēja līdz 11 bitiem.
• 2 analogās izejas ar tādiem pašiem izvēlamiem diapazoniem un izšķirtspēju vārstu, piedziņu vai indikatoru vadīšanai.
• Galvaniskā izolācija starp kanāliem un aizmugurējo plāksni uzticamai darbībai trokšņainā vidē.
• Montāža uz DIN sliedes ātrai uzstādīšanai standarta vadības skapjos.
• Darbojas ar 24V DC no aizmugurējās plāksnes kopnes, nav nepieciešams ārējs barošanas avots.

Specifikācijas

• Zīmols: Siemens
• Modelis: 6ES7223-1BL32-0XB0
• Sērija: SIMATIC S7-1200
• Moduļa tips: Digitālā/analogā I/O modulis
• Digitālās ieejas: 8 (24V DC, sink/source)
• Digitālās izejas: 8 (tranzistoru source, 0,5 A uz kanālu)
• Analogās ieejas: 2 (0-10V, 0-20mA, 4-20mA; 10 bitu spriegumam, 11 bitu strāvai)
• Analogās izejas: 2 (0-10V, 0-20mA, 4-20mA; 10 bitu spriegumam, 11 bitu strāvai)
• Izolācija: Jā (starp kanāliem un aizmugurējo plāksni)
• Montāža: DIN sliede
• Darba temperatūra: 0 līdz 55 °C
• Barošanas avots: 24V DC caur aizmugurējās plāksnes kopni

Padomi

Savienojot analogās ieejas, pārliecinieties, ka TIA Portal programmatūrā esat konfigurējis pareizo diapazonu atbilstoši savam sensoram (spriegums vai strāva). Strāvas cilpām izmantojiet 4-20mA diapazonu, lai noteiktu vadu pārtraukumus. Digitālās izejas ir source tipa, tāpēc pievienojiet slodzi starp izejas spaili un 0V. Vienmēr ievērojiet vietējos elektriskos noteikumus un izmantojiet atbilstošus drošinātājus katram izejas kanālam.
