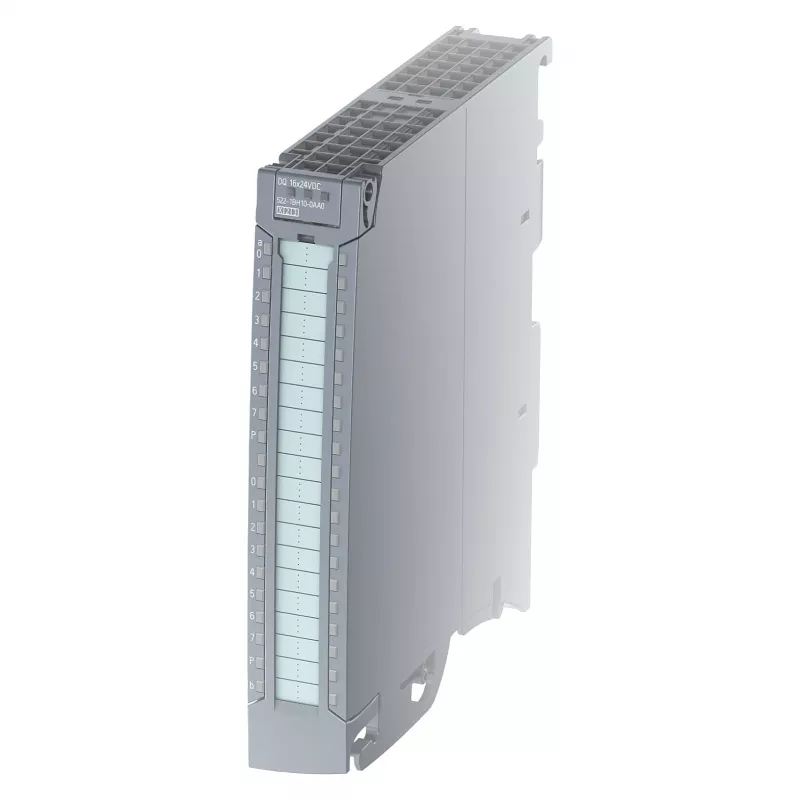

Siemens SIMATIC S7-1500 digitālās izejas modulis DQ 16x24VDC/0.5A (6ES7522-1BH10-0AA0)

Automatizācijas inženieri, kas integrē diskrēto vadību SIMATIC S7-1500 PLC sistēmās, paļaujas uz šo digitālās izejas moduli, lai pārslēgtu 16 sourcing (PNP) kanālus pie 24 V līdzstrāvas, katrs paredzēts 0,5 A. Ar push-in priekšējiem savienotājiem un kanālu līmeņa diagnostiku tas vienkāršo vadu un problēmu novēršanu mašīnbūves, iepakošanas un materiālu apstrādes lietojumos.

Galvenās specifikācijas

• 16 digitālās izejas, sourcing (PNP), sagrupētas pa četrām
• Izejas spriegums: 24 V līdzstrāva; strāva kanālā: 0,5 A
• Īssavienojuma un pārslodzes aizsardzība katrā kanālā
• Kanālu līmeņa diagnostika: vadu pārrāvums, īssavienojums, barošanas spriegums
• Izolācija starp grupām un līdz aizmugures kopnei
• Push-in priekšējais savienotājs iekļauts
• DIN sliedes montāža, 35 mm profils
• Darba temperatūra: 0 līdz 60 °C
• Konfigurācija caur TIA Portal; programmaparatūras atjaunināšanas iespēja

Kāpēc izvēlēties

Šis modulis piedāvā robustu aizsardzību un diagnostiku, kas samazina dīkstāves laiku. Push-in spailes ievērojami samazina vadu laiku, un kanālu izolācija uzlabo sistēmas uzticamību. Kā S7-1500 saimes daļa, tas nemanāmi integrējas ar TIA Portal vienotai inženierijai.

Ideāli lietošanas gadījumi

• Solenoīdu vārstu, kontaktoru un indikatoru lampu vadība
• Ātrgaitas izejas uzdevumi iepakošanas un montāžas līnijās
• Lietojumi, kam nepieciešama detalizēta diagnostika paredzamai apkopei
• Esošo S7-1500 staciju modernizācija ar papildu digitālajām izejām

Noderīgi zināt

Moduļa maksimālais jaudas zudums ir 2,5 W, un tas atbalsta programmaparatūras atjauninājumus turpmākiem uzlabojumiem. Priekšējais savienotājs ir iekļauts, tāpēc atsevišķs pirkums nav nepieciešams. Detalizētai konfigurācijai izmantojiet TIA Portal V13 vai jaunāku versiju.
