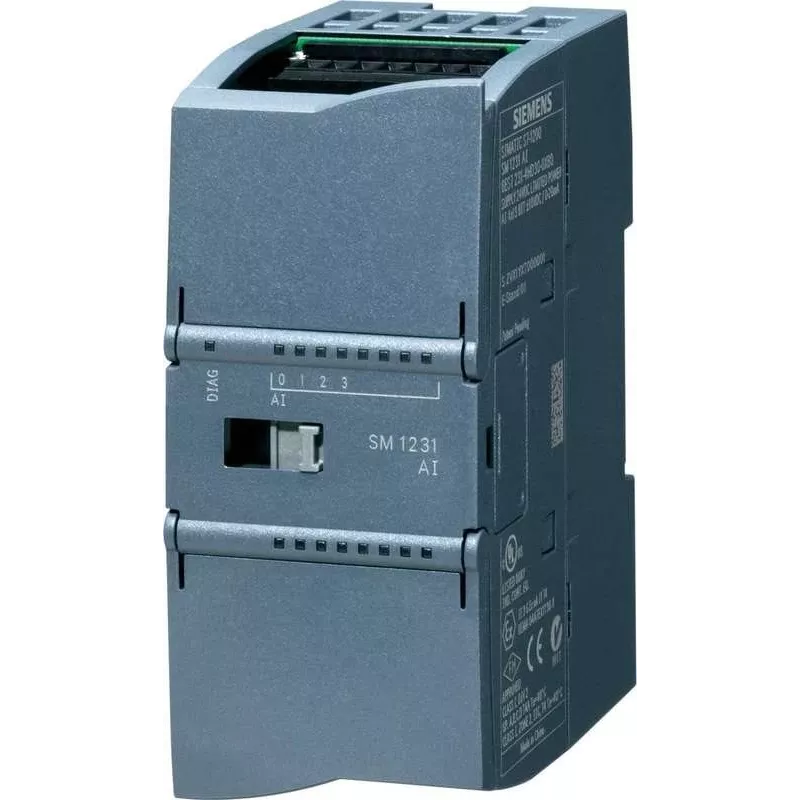

Siemens SIMATIC S7-1200 SM 1231 analogās ieejas modulis 6ES7231-4HD32-0XB0, 4 AI, 0-20mA/4-20mA, 13 bitu, noņemams spailu bloks

Automatizācijas inženieri, kas integrē SIMATIC S7-1200 PLC procesu vadības sistēmās, bieži vien pieprasa precīzu strāvas signālu uztveršanu no lauka raidītājiem. Siemens SM 1231 analogās ieejas modulis 6ES7231-4HD32-0XB0 nodrošina četras 13 bitu analogās ieejas 0-20 mA vai 4-20 mA strāvas cilpām, ļaujot precīzi uzraudzīt spiedienu, plūsmu, līmeni vai temperatūru rūpnieciskā vidē.

Galvenās specifikācijas

• 4 analogās ieejas, konfigurējamas 0-20 mA vai 4-20 mA strāvas signāliem
• 13 bitu izšķirtspēja ar 0,625 µA uz bitu augstai mērījumu precizitātei
• Noņemams spailu bloks ātrai elektroinstalācijai un moduļa nomaiņai
• Kompakts 45 mm platums vietas taupīšanai panelī
• Darbojas ar 24 V DC no S7-1200 aizmugurējās kopnes
• Atbalsta diagnostiku vadu pārtraukuma un pārplūdes/trūkuma noteikšanai
• CE, UL un cULus sertificēts globālai rūpnieciskai lietošanai

Kāpēc izvēlēties

Šis modulis paplašina S7-1200 iebūvētos I/O ar īpašām analogajām strāvas ieejām, novēršot nepieciešamību pēc ārējiem signāla pārveidotājiem. Tā augstā izšķirtspēja un iebūvētā diagnostika samazina nodošanas laiku un uzlabo sistēmas uzticamību. Noņemamie spailes vienkāršo apkopi, ļaujot iepriekšēju elektroinstalāciju un ātru moduļu nomaiņu bez atkārtotas vadu savienošanas.

Ideāli lietošanas gadījumi

• 2 vadu vai 4 vadu 4-20 mA raidītāju pievienošana procesa mainīgajiem
• Analogā sensoru uzraudzība iepakošanas, materiālu apstrādes un HVAC sistēmās
• Esošo S7-1200 instalāciju modernizācija ar papildu analogajiem kanāliem
• Datu iegūšanas lietojumprogrammas, kurām nepieciešams 13 bitu strāvas mērījums

Noderīgi zināt

Modulis ir saderīgs ar visiem SIMATIC S7-1200 CPU (programmaparatūra V4.0 vai jaunāka) un to var uzstādīt tieši pa labi no CPU vai citiem signāla moduļiem. Tas saņem barošanu no aizmugurējās kopnes, tāpēc nav nepieciešama atsevišķa barošanas elektroinstalācija. Lai nodrošinātu vislabāko precizitāti, izmantojiet ekranētus vītā pāra kabeļus un turiet signāla vadus prom no augstsprieguma līnijām.
