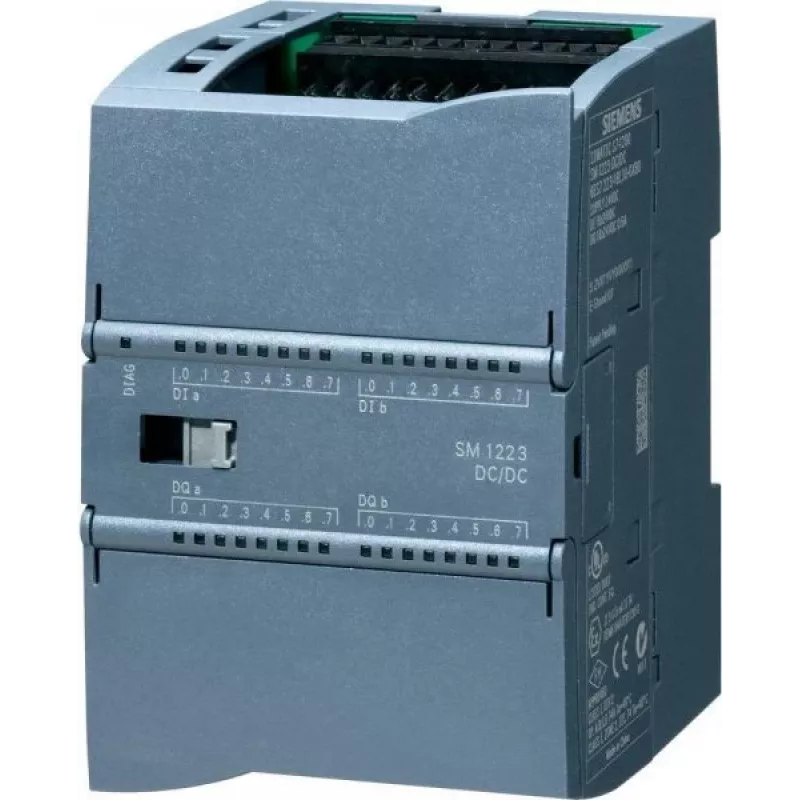

Siemens SIMATIC S7-1200 SM 1223 digitālā ieeju/izeju modulis, 8 DI/8 DO, 24 V DC, tranzistors 6ES7223-1BH32-0XB0

Automatizācijas inženieri, kas integrē kompaktas vadības sistēmas ražošanas šūnās vai iepakošanas līnijās, atradīs SM 1223 moduli kā būtisku paplašinājumu SIMATIC S7-1200 PLC. Tas pievieno astoņas digitālās ieejas un astoņas digitālās izejas vienā korpusā, vienkāršojot elektroinstalāciju un ietaupot paneļa vietu.

Galvenās specifikācijas

• 8 digitālās ieejas, 24 V DC, sinking/sourcing, ar konfigurējamu ieejas aizturi no 0,2 ms līdz 12,8 ms
• 8 digitālās izejas, tranzistors (PNP), 24 V DC, 0,5 A uz kanālu, kopā 4 A
• Elektroniska īssavienojuma aizsardzība ar automātisku atkārtotu palaišanu izejām
• Ātrdarbīgas izejas līdz 100 kHz impulsu vilciena vai PWM lietojumiem
• Optiskā izolācija starp kanāliem un aizmugures kopni drošai darbībai
• Montāža uz DIN sliedes, darba temperatūra no -20 °C līdz +60 °C
• Diagnostikas funkcija moduļa statusa uzraudzībai
• Enerģijas patēriņš: maks. 1,5 W no aizmugures kopnes

Kāpēc izvēlēties

Ieeju un izeju apvienošana vienā modulī samazina komponentu skaitu un elektroinstalācijas darbu. Tranzistoru izejas atbalsta ātru pārslēgšanu precīzai kustības vadībai vai ātrgaitas skaitīšanas uzdevumiem, savukārt iebūvētā diagnostika palīdz samazināt dīkstāves laiku.

Ideāli lietošanas gadījumi

• Mašīnu automatizācija ar sensoriem un izpildmehānismiem
• Konveijera sistēmas, kurām nepieciešama ātra izeju reakcija
• Mazas un vidējas vadības paneles, kur vietas ir ierobežots
• Lietojumi, kuros nepieciešamas gan digitālās I/O, gan impulsu izejas iespējas

Noderīgi zināt

Modulis ir daļa no SIMATIC S7-1200 saimes un ir saderīgs ar standarta 35 mm DIN sliedēm. Tas darbojas horizontālā montāžas orientācijā norādītajā temperatūras diapazonā. Detalizētai elektroinstalācijai un konfigurācijai skatiet Siemens rokasgrāmatu.
