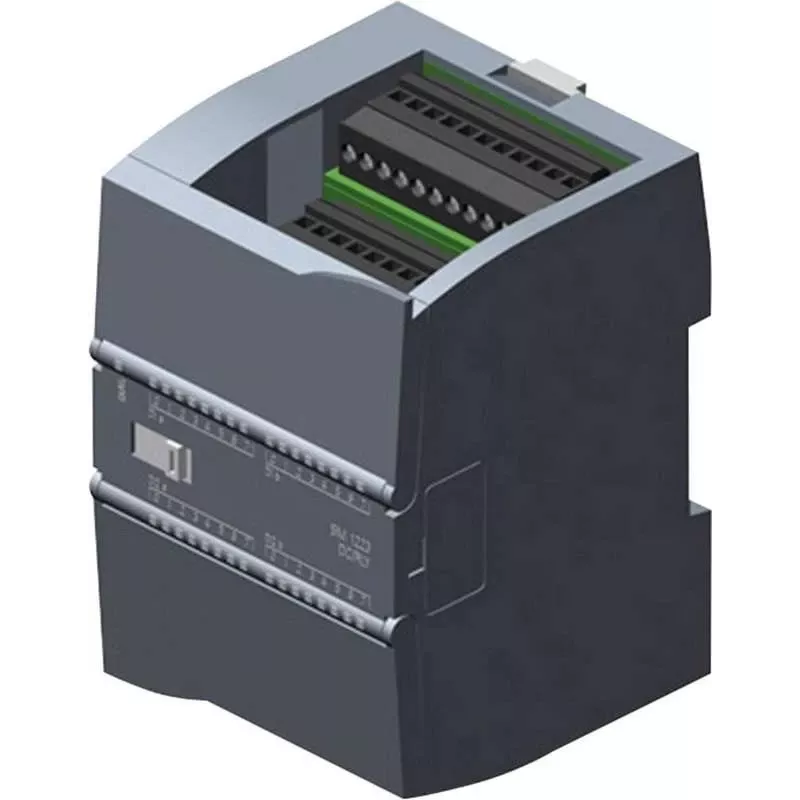

Siemens SIMATIC S7-1200 SM 1223 digitālo ieeju/izeju modulis, 16 DI 24V DC, 16 DO relejs, 2A 6ES7223-1PL32-0XB0

Aprīkots ar 16 digitālajām ieejām un 16 releja izejām, Siemens SM 1223 6ES7223-1PL32-0XB0 nodrošina robustu industriālo vadību kompaktā DIN sliedes modulī. Releja izejas pārslēdz līdz 2 A uz kanālu, apstrādājot slodzes līdz 250 V AC vai 30 V DC, padarot to ideāli piemērotu tiešai vārstu, kontaktu un mazu motoru vadībai.

Pārskats

Daļa no SIMATIC S7-1200 saimes, šis signāla modulis paplašina jebkura S7-1200 CPU I/O kapacitāti. 16 digitālās ieejas pieņem 24 V DC sink/source signālus atbilstoši IEC 61131-2 1. tipam, savukārt 16 releja izejas ir organizētas divās potenciāla grupās elastīgai jaudas sadalei. Galvaniskā izolācija starp kanāliem un aizmugures kopni nodrošina uzticamu darbību trokšņainā industriālā vidē.

Kas izceļas

• 16 digitālās ieejas (24 V DC, sink/source) un 16 releja izejas (2 A uz punktu)
• Releja kontakti paredzēti 30 V DC / 250 V AC, piemēroti jauktu spriegumu slodzēm
• Divas izolētas potenciāla grupas izejām vienkāršo elektroinstalāciju un kļūdu izolāciju
• Zems aizmugures kopnes enerģijas patēriņš, maks. 4,5 W
• IP20 aizsardzība vadības skapja uzstādīšanai
• Darba temperatūras diapazons no 0 °C līdz 50 °C horizontālā montāžā

Tehniskā informācija

• Moduļa tips: Digitālo ieeju/izeju modulis
• Sērija: SIMATIC S7-1200
• Digitālo ieeju skaits: 16
• Ieejas sprieguma tips: DC
• Ieejas sprieguma līmenis: 24 V DC
• Ieejas tips: Sink/Source (1. tips saskaņā ar IEC 61131-2)
• Digitālo izeju skaits: 16
• Izejas tips: Relejs
• Izejas strāva uz releju: 2 A
• Izejas sprieguma diapazons (relejs): Maks. 30 V DC / 250 V AC
• Izolācija: Jā, starp kanāliem un aizmugures kopni
• Enerģijas patēriņš (no aizmugures kopnes): Maks. 4,5 W
• Darba temperatūra: 0 °C līdz 50 °C (horizontālā montāžā)
• Montāžas tips: DIN sliede
• Saderība: SIMATIC S7-1200 CPU
• Īssavienojuma aizsardzība (izejas): Nē (nepieciešams ārējais drošinātājs)
• Aizsardzības pakāpe: IP20
• Potenciāla grupu skaits (izejas): 2

Mūsu spriedums

Uzticams un daudzpusīgs I/O paplašinājums S7-1200 sistēmām, SM 1223 apvieno augsta blīvuma digitālās ieejas ar izturīgām releja izejām, padarot to par praktisku izvēli automatizācijas projektiem, kuros nepieciešama tieša AC vai DC slodžu vadība.
