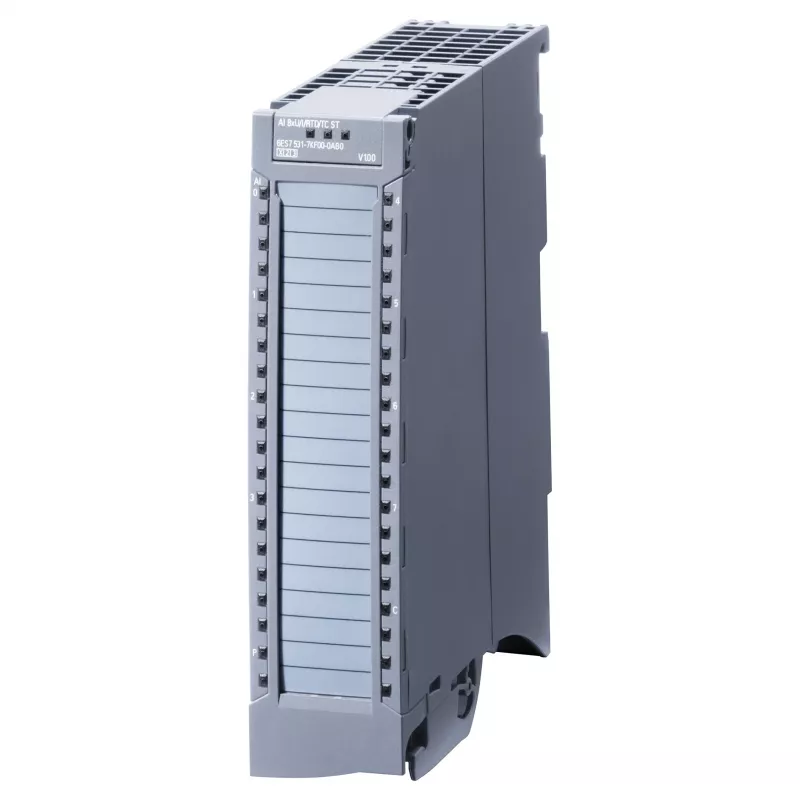

Siemens SIMATIC S7-1500 analogo ieeju modulis AI 8xU/I/RTD/TC 16 bitu - 6ES7531-7KF00-0AB0

Siemens 6ES7531-7KF00-0AB0 ir augsta blīvuma analogo ieeju modulis SIMATIC S7-1500 kontrolleru saimei. Tas apvieno astoņus kanālus vienā ierīcē, un katru kanālu var konfigurēt sprieguma, strāvas, RTD vai termopāra signāliem. Šī daudzpusība padara to par centrālo elementu procesu automatizācijā, mašīnbūvē un testēšanas stendos, kur nepieciešams iegūt datus no vairāku veidu sensoriem bez papildu aparatūras.

Galvenās priekšrocības

• 8 analogās ieejas, katra atsevišķi konfigurējama spriegumam, strāvai, RTD vai termopārim
• 16 bitu izšķirtspēja (ieskaitot zīmi) precīziem mērījumiem
• Atbalsta plašu RTD klāstu (Pt100, Ni100, Cu50 utt.) un termopārus (B, E, J, K, N, R, S, T, C, D, L, U, TXK tipi)

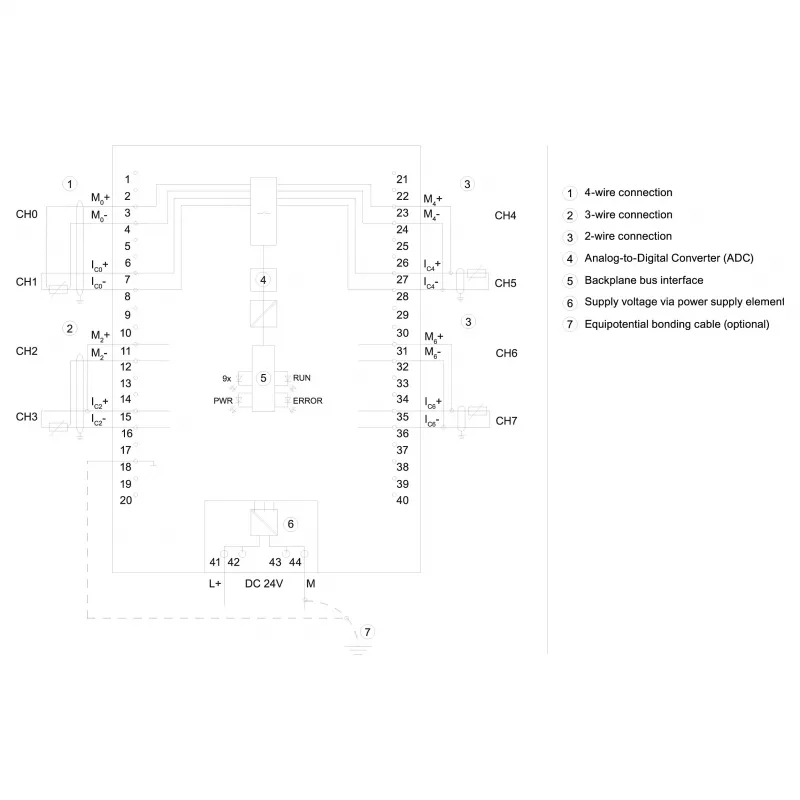

• 2, 3 vai 4 vadu savienojums RTD
• Iekšējā vai ārējā aukstā gala kompensācija termopāriem
• Plaša diagnostika: vadu pārrāvums, īssavienojums, pārslodze, zemspriegums, mērījumu diapazona kļūda, sensora kļūda, kopējā režīma sprieguma kļūda
• Aparatūras pārtraukumi, pārkāpjot robežvērtības
• Pamata galvaniskā izolācija starp kanāliem un aizmugures kopni
• Ātrs cikliskais atjauninājums: 10 ms visiem 8 kanāliem
• Iekļauts 40 kontaktu priekšējais savienotājs

Ikdienas lietošanā

Konfigurācija ir vienkārša, izmantojot TIA Portal inženierijas programmatūru. Katru kanālu var iestatīt savam mērījumu tipam un diapazonam, ļaujot vienā modulī izmantot jauktus signālus. Modulis atbilst standarta S7-1500 montāžas sliedēm un darbojas temperatūras diapazonā no 0 °C līdz 60 °C, ja tas uzstādīts horizontāli. Tā diagnostikas funkcijas palīdz samazināt dīkstāves laiku, ātri identificējot vadu vai sensoru kļūmes.

Pilnas specifikācijas

• Moduļa tips: Analogās ieejas modulis
• Sērija: SIMATIC S7-1500
• Analogo ieeju skaits: 8
• Ieejas signālu veidi: Spriegums (U), Strāva (I), RTD, Termopāris (TC)
• Izšķirtspēja: 16 biti (ieskaitot zīmi)
• Sprieguma ieejas diapazoni: ±10V, ±5V, ±2.5V, ±1.25V, 0-10V, 0-5V, 0-2.5V, 0-1.25V
• Strāvas ieejas diapazoni: ±20mA, 0-20mA, 4-20mA
• RTD veidi: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100 (2, 3, 4 vadu)
• Termopāru veidi: B, E, J, K, N, R, S, T, C, D, L, U, TXK (ar iekšējo/ārējo CJC)
• Pamata izolācija: Jā (kanāls pret aizmugures kopni)
• Precizitāte (spriegums/strāva): 0,1% no pilnas skalas
• Precizitāte (RTD/TC): 0,2% no pilnas skalas
• Enerģijas patēriņš no aizmugures kopnes: Maks. 0,9 W
• Diagnostikas funkcijas: Vadu pārrāvums, īssavienojums, pārslodze/zemspriegums, mērījumu diapazona kļūda, sensora kļūda, kopējā režīma sprieguma kļūda
• Aparatūras pārtraukumi: Jā (piemēram, pārkāpjot robežvērtības)
• Kanāli grupā: 8 (visi neatkarīgi konfigurējami)
• Cikliskā atjaunināšanas laiks: 10 ms 8 kanāliem (tipiski)
• Darba temperatūra: 0 °C līdz 60 °C (horizontāla uzstādīšana)
• Priekšējais savienotājs: Iekļauts (40 kontaktu)
• Konfigurācijas programmatūra: TIA Portal

Nobeiguma piezīme

Šis modulis ir uzticama izvēle prasīgai analogo signālu iegūšanai S7-1500 sistēmās. Tā daudzfunkcionālās ieejas un robustā diagnostika padara to par rentablu risinājumu plašam rūpniecisko lietojumu klāstam.
