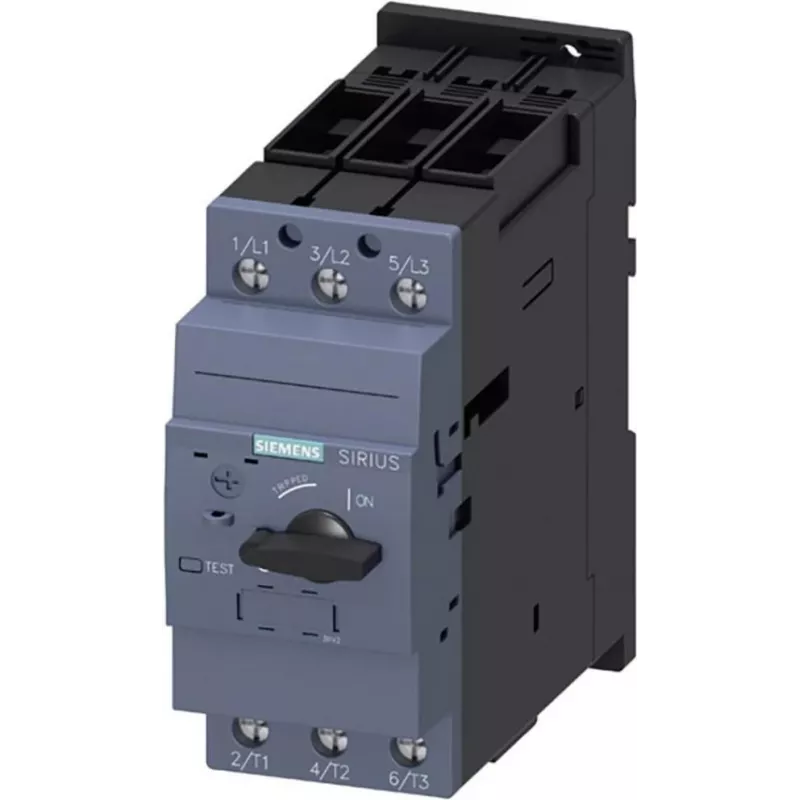

Siemens SIRIUS 3RV2 motora palaidēja aizsargs automātiskais slēdzis 3RV2031-4PA10, 3 polu, 28-32 A, 690 V AC, 10. klase, skrūvju spailes

Motora aizsardzība var būt vājais posms rūpnieciskajās iekārtās — termiskā pārslodze un īssavienojumi izraisa dārgu dīkstāvi un aprīkojuma bojājumus. Siemens SIRIUS 3RV2 motora palaidēja aizsargs (MSP) novērš šo problēmu, apvienojot automātisko slēdzi un termiskās pārslodzes releju vienā kompaktā, DIN sliedes montāžai piemērotā iekārtā. 3RV2031-4PA10 ir 3 polu, 10. klases ierīce ar regulējamu termisko atbrīvotāju no 28 līdz 32 A un fiksētu magnētisko atbrīvotāju pie 416 A, paredzēta darba spriegumam līdz 690 V AC. Tā nodrošina uzticamu aizsardzību trīsfāžu motoriem prasīgos apstākļos.

Kam paredzēts

Šis MSP ir paredzēts sadales skapju ražotājiem, apkopes inženieriem un mašīnu OEM ražotājiem, kuriem nepieciešama vietu taupoša, augstas veiktspējas aizsardzības ierīce standarta trīsfāžu motoriem līdz 32 A. Tas ir ideāli piemērots rūpnieciskajiem vadības paneļiem, sūkņu stacijām, konveijeru sistēmām un HVAC lietojumiem, kur ir būtiska uzticama motora aizsardzība un ātra kļūdu izolācija.

Galvenās iezīmes

• Apvienota īssavienojuma un pārslodzes aizsardzība vienā 45 mm platā modulī
• Regulējams termiskās atslēgšanās iestatījums no 28 līdz 32 A, lai atbilstu motora pilnas slodzes strāvai
• Fiksēta magnētiskā atslēgšanās pie 416 A momentānai īssavienojuma reakcijai
• 10. klases atslēgšanās raksturlīkne normāliem motora palaišanas apstākļiem
• Augsta pārtraukšanas spēja: 50 kA pie 400 V AC
• Nominālais izolācijas spriegums 690 V, impulsa izturība 6 kV
• Skrūvju spailes drošai, apkopei draudzīgai elektroinstalācijai
• Montāža uz standarta 35 mm DIN sliedes vai ar skrūvju stiprinājumu
• IP20 aizsardzība priekšpusē; piemērots slēgtiem paneļiem
• Ilgs kalpošanas laiks: 100 000 elektrisko un 10 000 000 mehānisko darbību

Specifikācijas

• Zīmols: Siemens
• Sērija: SIRIUS 3RV2
• Izmērs: S0
• Polu skaits: 3
• Regulējamais strāvas diapazons: 28 – 32 A
• Momentānā īssavienojuma atbrīvošanās: 416 A
• Nominālais darba spriegums Ue: 690 V AC
• Nominālais izolācijas spriegums Ui: 690 V
• Nominālais impulsa izturības spriegums Uimp: 6 kV
• Īssavienojuma pārtraukšanas spēja Icu pie 400 V AC: 50 kA
• Atslēgšanās klase: 10. klase
• Pārslodzes atbrīvotāja tips: Termiskais
• Īssavienojuma atbrīvotāja tips: Magnētiskais
• Montāža: 35 mm DIN sliede vai skrūvju stiprinājums
• Savienojums: Skrūvju spailes
• Aizsardzības klase: IP20 (priekšpuse)
• Apkārtējās vides darba temperatūra: -20 °C līdz +60 °C
• Elektriskais kalpošanas laiks: 100 000 pārslēgšanas ciklu
• Mehāniskais kalpošanas laiks: 10 000 000 pārslēgšanas ciklu
• Produkta veids: Motora palaidēja aizsargs / automātiskais slēdzis

Padomi

Iestatiet termisko atbrīvotāju uz motora nominālo pilnas slodzes strāvu, kas norādīta datu plāksnītē. Motoriem ar augstu ieslēgšanas strāvu pārbaudiet, vai 10. klases raksturlīkne ļauj palaist bez nevajadzīgas atslēgšanās. Vienmēr uzstādiet piemērotā korpusā, lai saglabātu IP20 novērtējumu un aizsargātu pret nejaušu saskari.
