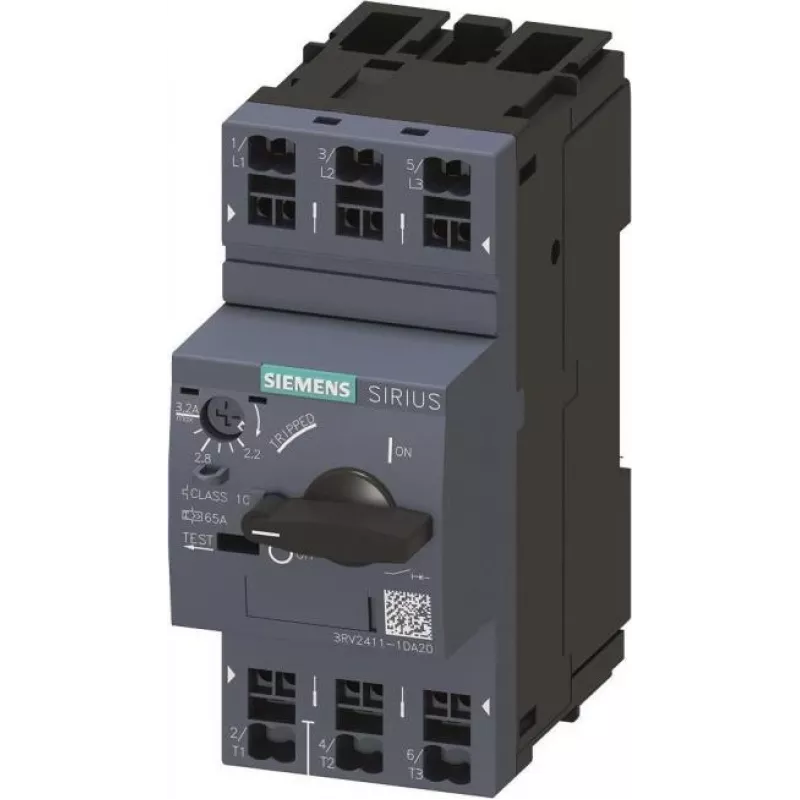

Siemens SIRIUS 3RV2 Slēdzis transformatoru aizsardzībai, 3RV2411-1DA20, 2,2-3,2 A, 65 A

Siemens SIRIUS 3RV2 slēdzis transformatoru aizsardzībai, modelis 3RV2411-1DA20, ir augstas veiktspējas 3 polu ierīce, kas paredzēta transformatoru aizsardzībai pret pārslodzēm un īssavienojumiem. Ar regulējamu pārslodzes atslēgšanas diapazonu 2,2-3,2 A un fiksētu īssavienojuma atslēgšanu 65 A, tas nodrošina uzticamu aizsardzību rūpnieciskos lietojumos. Rāmja izmērs S00 un skrūvju spaiļu savienojumi padara to piemērotu montāžai uz DIN sliedes vai ar skrūvēm, nodrošinot elastību uzstādīšanā.

Priekšrocības

Šis slēdzis nodrošina precīzu pārslodzes aizsardzību ar regulējamu iestatījumu, samazinot nepatiesas atslēgšanās risku, vienlaikus nodrošinot iekārtu drošību. Tā augstā pārrāvuma spēja 100 kA pie 400 V AC garantē robustu veiktspēju bojājumu apstākļos. Kompaktais S00 dizains ietaupa vietu vadības paneļos, un IP20 priekšpuses aizsardzība uzlabo operatora drošību.

Piemērots

• Transformatoru aizsardzībai rūpnieciskās elektroapgādes sistēmās
• Motoru vadības centros un sadales iekārtās
• Lietojumos, kuros nepieciešama uzticama pārslodzes un īssavienojuma aizsardzība

Galvenie tehniskie parametri

• Produkta veids: Slēdzis transformatoru aizsardzībai
• Sērija: SIRIUS 3RV2
• Rāmja izmērs: S00
• Polu skaits: 3 polu
• Pārslodzes atslēgšanas iestatīšanas diapazons (Ir): 2,2 - 3,2 A
• Īssavienojuma atslēgšanas iestatījums (Ii): 65 A
• Nominālā darba strāva (Ie): 3,2 A (pie AC-3, 400 V)
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālā galīgā īssavienojuma pārrāvuma spēja (Icu) pie 400 V: 100 kA
• Nominālā darba īssavienojuma pārrāvuma spēja (Ics) pie 400 V: 100 kA
• Montāžas veids: DIN sliede / Skrūvju montāža
• Savienojuma veids: Skrūvju spailes
• Aizsardzības pakāpe (IP): IP20 (priekšpuse), IP00 (spailes)
• Apkārtējās vides temperatūra (darbība): -20 līdz +60 °C
• Elektriskā noturība: 100 000 pārslēgšanas ciklu
• Mehāniskā noturība: 10 000 000 pārslēgšanas ciklu
• Aizsardzības funkcija: Pārslodze, īssavienojums
• Pielietojums: Transformatoru aizsardzība

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties par pareizu saskaņošanu ar augšējām aizsardzības ierīcēm. Pārbaudiet, vai izvēlētais pārslodzes iestatījums atbilst transformatora nominālajai strāvai. Šī ierīce nav paredzēta motoru aizsardzībai; motoriem izmantojiet atbilstošu SIRIUS 3RV2 motoru aizsardzības slēdzi.
