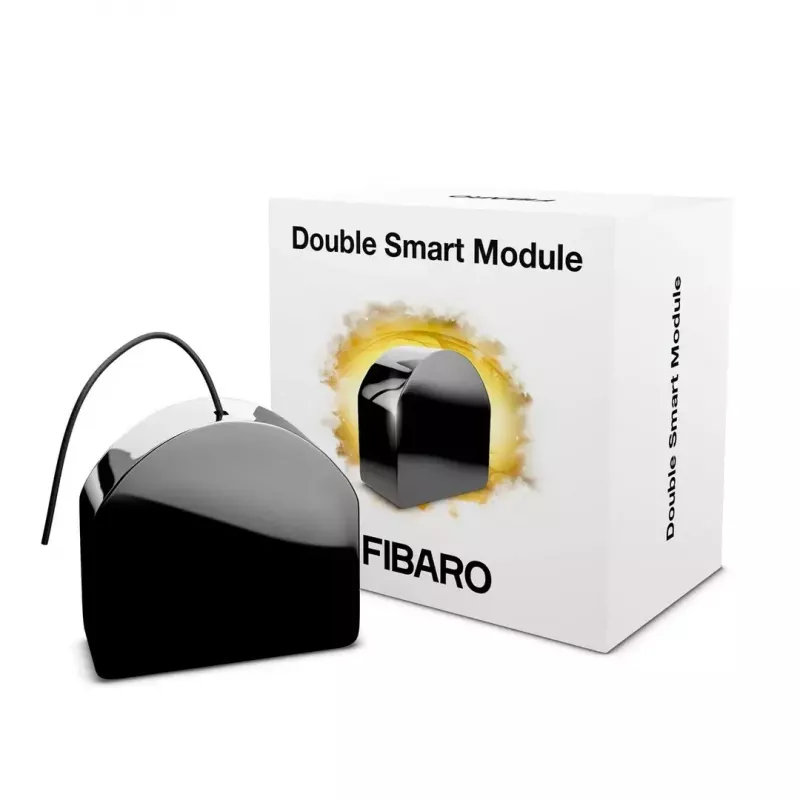

Sienā iebūvējams 2 kanālu releja modulis Fibaro FGS-224 Z-Wave Plus, 100–240 V AC, 50/60 Hz, maks. 9,5 A, melns

Fibaro Double Smart Module FGS-224 ir Z-Wave Plus EU saderīgs 2 kanālu sienā iebūvējams releja modulis, kas paredzēts apgaismojuma un citu elektrisko slodžu integrēšanai mājas automatizācijas sistēmās. Kompaktais modulis ievietojams aiz slēdžiem vai sadales kārbās un ļauj neatkarīgi vadīt divas ķēdes, izmantojot Z-Wave tīklu vai tiešos vietējos slēdžus. Tas atbalsta drošu saziņu, atkārto Z-Wave signālus uzlabotai tīkla uzticamībai un atbilst attiecīgajām ES direktīvām.

Priekšrocības

FGS-224 nodrošina divus neatkarīgus kanālus kompaktā korpusā, ļaujot vadīt divas ierīces vai ķēdes no viena moduļa. Tas atbalsta rezistīvās un kvēlspuldžu slodzes, piedāvā drošu Z-Wave saziņu (S0 un S2 autentificētu) un darbojas kā signāla atkārtotājs, lai paplašinātu tīkla pārklājumu. Pateicoties mazajiem izmēriem, iespējama uzstādīšana aiz slēdžiem vai ierīču korpusos, un to var vadīt gan attālināti, izmantojot Z-Wave, gan lokāli, izmantojot pievienotās pogas.

Piemērots

• Divu apgaismojuma ķēžu integrēšanai Z-Wave balstītā mājas automatizācijas sistēmā
• Elektrisko ierīču, piemēram, lampu vai mazu ierīču, kas saderīgas ar rezistīvajām/kvēlspuldžu slodzēm, attālinātai un vietējai ieslēgšanai/izslēgšanai
• Uzstādīšanai aiz sienas slēdžiem vai sadales kārbās, kur ir ierobežota vieta

Galvenās specifikācijas

• Modelis: Fibaro FGS-224 (Double Smart Module)
• Protokols: Z-Wave (500. sērijas mikroshēma), ES frekvences 868,0–868,6 MHz un 869,7–870,0 MHz
• Maks. raidīšanas jauda: +5 dBm; Diapazons: līdz 50 m ārpus telpām, līdz 40 m iekštelpās
• Kanāli: 2 neatkarīgi releja kanāli; Double Smart Module (FGS-224): 6 A katram kanālam, 9,5 A kopā
• Saderīgās slodzes: rezistīvās vai kvēlspuldžu
• Barošana: 100–240 V AC
• Ieteicamais vada šķērsgriezums: 0,2–2,0 mm²; maksimālais vada garums: 3 m
• Darba apstākļi: 0–35 °C, mitrums 0–95 %
• Izmēri (A×P×D): 42,5 × 38,25 × 20,3 mm
• Neto svars: 0,03 kg; Bruto svars: 0,06 kg; Iepakojuma daudzums: 1 gab.
• Drošība/standarti: Automātiskā elektriskā vadība mājsaimniecības iekārtām, Darbības režīms 1.B tips, Piesārņojuma pakāpe 2, Programmatūras A klase; atbilstība ES direktīvām 2011/65/ES, 2015/863, 2014/53/ES
• Garantija: 24 mēneši

Lietošana

Uzstādiet Double Smart Module sadales kārbā vai aiz sienas slēdža, ievērojot vietējos elektrodrošības noteikumus, un pirms vadu pievienošanas pārliecinieties, ka strāva ir atslēgta. Pievienojiet barošanas un slodzes vadus saskaņā ar ražotāja sniegto uzstādīšanas shēmu, izmantojot ieteicamo vada šķērsgriezumu (0,2–2,0 mm²) un ievērojot vadu garumu līdz 3 m, kur norādīts. Iekļaujiet ierīci Z-Wave tīklā, izmantojot kontrolieri, lai iespējotu attālinātu vadību un konfigurētu kanālus pēc vajadzības. Moduli var darbināt arī, izmantojot fiziskas pogas, kas pievienotas tā ieejām vietējai vadībai.

Ieteikumi

Izmantojiet FGS-224 ar Z-Wave Plus sertificētiem kontrolieriem un ierīcēm pilnīgai saderībai. Uzticamai darbībai ievērojiet noteiktos strāvas ierobežojumus (6 A katram kanālam, 9,5 A kopā), izvairieties no induktīvām slodzēm, ja tās netiek atbalstītas, un sekojiet uzstādīšanas instrukcijām un vietējiem elektrodrošības noteikumiem. Novietojiet moduli vietā, kur radio diapazons ir pietiekams, vai paļaujieties uz tīkla atkārtotājiem, lai nodrošinātu stabilu Z-Wave saziņu.
