Sienas plāksne/slēdža vāks EFB Elektronik ET-25090K pelēka

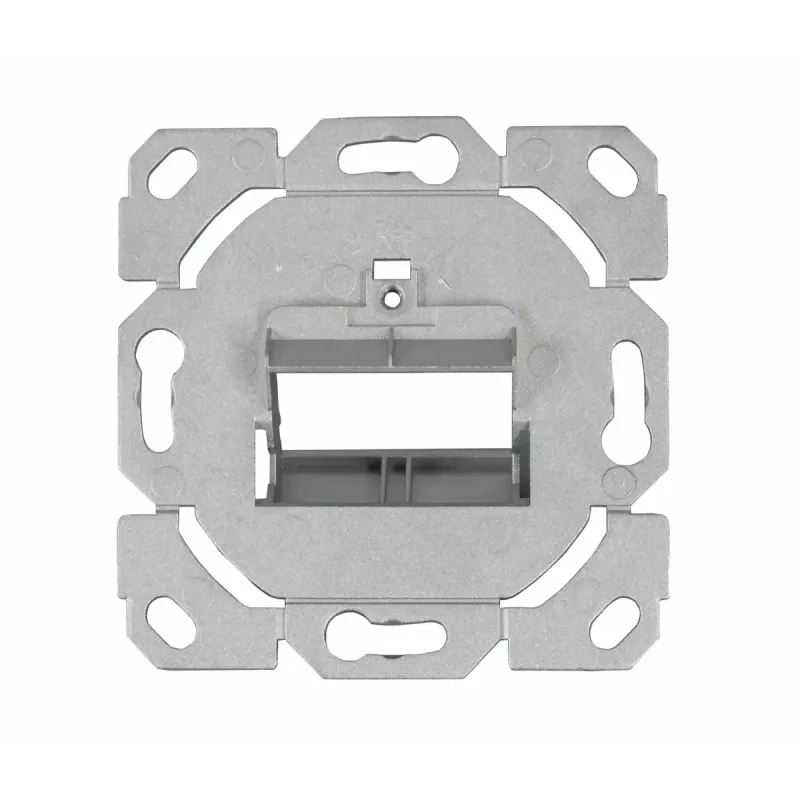

EFB Elektronik ET-25090K pelēkā sienas plāksne ir cinka liešanas montāžas rāmis, kas paredzēts divu plānu keystone moduļu turēšanai. Tam ir 40° slīpa izvade un iebūvēts zemējuma vads, kas pieņem 6,3 mm plakanos spraudņus. Vāks atbilst parastajiem slēdža plāksnes izmēriem un ir saderīgs ar AAE centrālajām plāksnēm no izplatītu slēdžu sēriju ražotājiem.

Priekšrocības

Izgatavots no cinka liešanas metāla, šis montāžas rāmis nodrošina izturīgu aizsardzību keystone moduļiem, vienlaikus saglabājot plānu, dizainā iederīgu izskatu. 40° slīpā izvade uzlabo kabeļu maršrutēšanu un pievienoto moduļu redzamību, un iebūvētais zemējuma vads vienkāršo iezemēšanu instalācijām ar metāla virsmu.

Piemērots

• Divu plānu keystone moduļu montāžai (piem., RJ45, USB, HDMI keystone ieliktņi)
• Lietošanai ar AAE stila centrālajām plāksnēm mājās, birojos un komerciālos interjeros
• Instalācijām, kur nepieciešama metāla sienas plāksne ar integrētu zemējumu

Kad tas var nebūt piemērots

Šis rāmis ir īpaši paredzēts plāniem keystone moduļiem un var nebūt piemērots liela izmēra vai ne-keystone ieliktņiem. Tas ir metāla montāžas rāmis, kas izstrādāts, lai saderētu ar AAE centrālajām plāksnēm; ja jūsu sienas sistēma izmanto citu standartu vai nesaderīgus izmērus, šis produkts var nebūt piemērots bez papildu adapteriem.

Galvenās specifikācijas

• Materiāls: Cinka liešana
• Ietilpība: Tur 2 plānus keystone moduļus
• Izvades leņķis: 40° slīps
• Zemējums: Iebūvēts zemējuma vads 6,3 mm plakanajam spraudnim
• Krāsa: Pelēka (metāla apdare)

Kā lietot

Ievietojiet rāmi AAE saderīgajā centrālās plāksnes izgriezumā un nostipriniet to saskaņā ar centrālās plāksnes ražotāja montāžas instrukcijām. Iespraudiet divus plānos keystone moduļus rāmja atverēs, līdz tie nofiksējas. Pievienojiet zemējuma vadu piemērotam 6,3 mm plakanajam spraudnim vai zemējuma savienojumam, kā nepieciešams metāla priekšējās plāksnes instalācijām. Visbeidzot, piestipriniet ārējo apmali vai vāka plāksni, lai pabeigtu instalāciju.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet saderību ar jūsu centrālās plāksnes standartu (AAE stils) un slēdžu sērijas ražotāju
• Nodrošiniet, lai keystone moduļi būtu plāni, lai ietilptu rāmī
• Apstipriniet, vai metāla priekšējā plāksne ar zemējumu ir piemērota jūsu instalācijai un vietējiem noteikumiem

Ieteikumi

Drošai iezemēšanai pievienojiet iebūvēto zemējuma vadu pareizajam zemējuma punktam, izmantojot norādīto 6,3 mm plakano spraudni. Izmantojiet plānos keystone moduļus, kas paredzēti sienas montāžai, un ievērojiet centrālās plāksnes ražotāja instrukcijas drošai piestiprināšanai un izlīdzināšanai.
