Sienas slēdzis Sonoff ZBMINIL2-E ZigBee kompakts dizains tālvadība

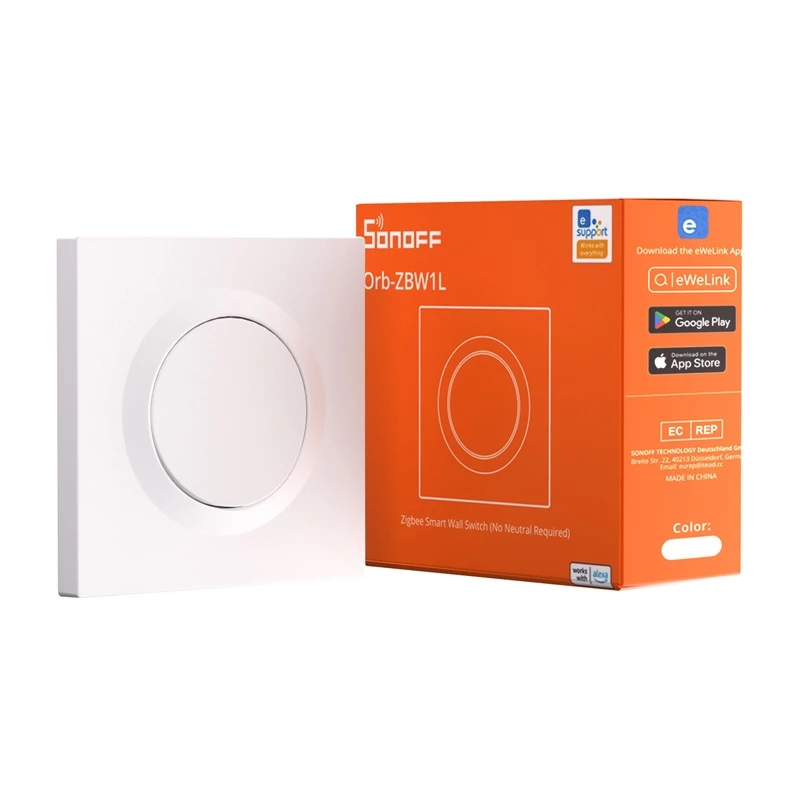

Orb-ZBW1L (modelis ZBMINIL2-E) ir Sonoff Fusion sērijas ZigBee sienas slēdzis, kas paredzēts uzstādīšanai bez nulles vada. Kompaktais slēdzis iederas standarta apaļajās (⌀60 mm) un kvadrātveida (86. tips) montāžas kārbās, un to var montēt vertikāli vai horizontāli – atsevišķi vai kopā ar citām Fusion sērijas ierīcēm. Tas nodrošina bezvadu ieslēgšanas/izslēgšanas vadību apgaismojumam un mazām slodzēm, kā arī integrējas ar populāriem ZigBee centrmezgliem attālinātai un automatizētai vadībai.

Priekšrocības

Slēdzis darbojas bez nulles vada, vienkāršojot uzstādīšanu vecākās mājās un dzīvokļos. Tas atbalsta Zigbee 3.0 plašai savietojamībai ar centrmezgliem un ekosistēmām, un tā kompaktā Fusion sērijas forma ļauj elastīgi montēt un kārtīgi integrēt esošajos slēdžu paneļos. Ierīce atbalsta viedos scenārijus un grupu vadību, lai apvienotu vairākus slēdžus vai sensorus koordinētās automatizācijās.

Piemērots

• Modernizācijas uzstādīšanai bez nulles vada
• Iekštelpu apgaismojuma ķēžu un LED slodžu vadībai
• Nelieliem dzīvojamiem vai dzīvokļu lietojumiem ar standarta apaļajām vai 86. tipa kārbām

Galvenās specifikācijas

• Ražotājs: Sonoff; Modelis: ZBMINIL2-E (Orb-ZBW1L)
• Sērija: Fusion; MCU: EFR32MG22
• Barošana: 100–240 V~, 50/60 Hz; maks. rezistīvā strāva 6 A
• LED slodze: līdz 150 W pie 100 V / līdz 300 W pie 240 V
• Maksimālā slodze: 1440 W; Minimālā slodze: 3 W
• Bezvadu: Zigbee 3.0
• Izmēri: 86 × 86 × 35.8 mm; Svars: 80 g; Krāsa: Balta
• Korpuss: PC (polikarbonāts); Ieteicamais vads: 16AWG–14AWG (varš)
• Darba temperatūra: -10 °C līdz 40 °C; Mitrums: 5–95% RH bez kondensācijas
• Lietošana: iekštelpās; Iederas apaļajās (⌀60 mm) un kvadrātveida (86. tips) kārbās

Lietošana

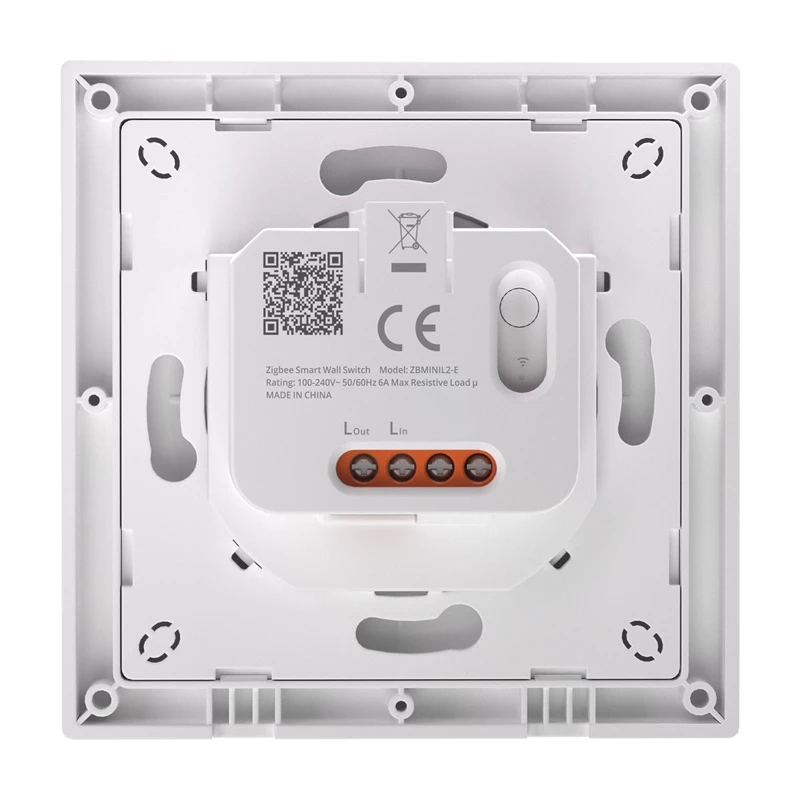

Pirms uzstādīšanas izslēdziet elektrotīkla strāvu. Montējiet Orb-ZBW1L saderīgā apaļajā vai 86. tipa kārbā un pievienojiet fāzes vadus saskaņā ar elektroinstalācijas shēmu; ierīcei nav nepieciešams nulles savienojums. Pēc strāvas atjaunošanas savienojiet slēdzi ar ZigBee 3.0 centrmezglu (piemēram, SONOFF ZBBridge, NSPanel Pro, iHost, SmartThings, Zigbee2MQTT vai Amazon Echo ar iebūvētu ZigBee), ievērojot centrmezgla pievienošanas procedūru. Konfigurējiet ierīces nosaukumu, grupas un scenārijus centrmezglā vai lietotnē eWeLink un pārbaudiet ieslēgšanas/izslēgšanas vadību un automatizācijas.

Ieteikumi

Uzstādiet, izmantojot ieteicamā diametra vara vadus (16AWG–14AWG), un ievērojiet vietējos elektrotehniskos noteikumus. Nepārsniedziet norādītās maksimālās slodzes vērtības. Izmantojiet slēdzi iekštelpās norādītajos temperatūras un mitruma diapazonos un savienojiet to ar saderīgiem ZigBee centrmezgliem pilnai funkcionalitātei.
