Signāla kabelis PHOENIX-CONTACT 1671085, 5 m, melns/pelēks

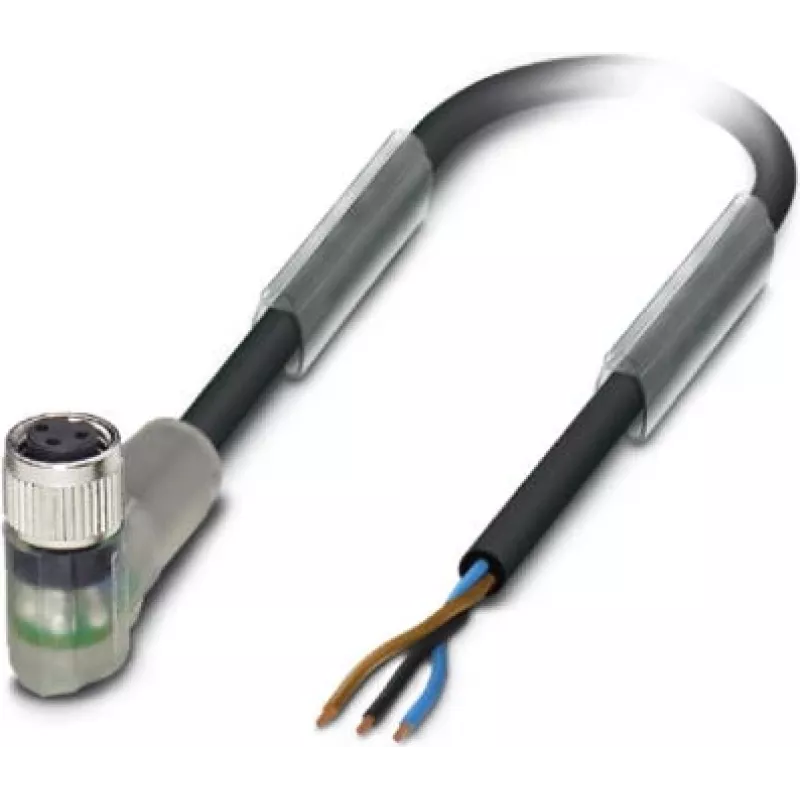

PHOENIX-CONTACT 1671085 ir rūpnīcā terminarēts signāla kabelis ar kopējo garumu 5 m, piegādāts melnā un pelēkā krāsā. Izstrādāts kā sensoru/izpildmehānismu kabelis ar trim vadītājiem, kabelis izmanto PUR bezhalogēna apvalku mehāniskai izturībai un uzlabotai drošībai rūpnieciskos apstākļos. Viens gals aprīkots ar leņķveida M8 ligzdu, kurai ir divi statusa LED, bet pretējais gals ir brīvs tiešai elektroinstalācijai pie aprīkojuma vai spaiļu savienojumiem. Šis kabelis ir paredzēts signālu un vadības elektroinstalācijai, kur nepieciešams uzticams iepriekš samontēts 5 m vads.

Priekšrocības

PUR bezhalogēna apvalks nodrošina nodilumizturību un eļļas izturību, vienlaikus samazinot kaitīgu izmešu risku ugunsgrēka gadījumā. Integrētā leņķveida M8 ligzda atvieglo uzstādīšanu šaurās vietās, un divi LED uz savienotāja ļauj ātri vizuāli pārbaudīt signāla vai strāvas padeves esamību. Rūpnicas terminalizācija novērš uz vietas veicamu presēšanu vai lodēšanu, nodrošinot nemainīgu kontaktu kvalitāti un samazinot montāžas laiku.

Piemērots

• Sensoru un izpildmehānismu pievienošanai rūpnieciskajā automatizācijā
• Signālu un vadības elektroinstalācijai vadības skapjos
• Darbgaldu un konveijeru sistēmu signālu starpsavienojumiem
• Esošu 5 m signāla vadu modernizācijai vai nomaiņai

Galvenās specifikācijas

• Funkcija: sensoru/izpildmehānismu signāla kabelis (3 pozīciju)
• Savienotājs: leņķveida M8 ligzda vienā galā ar diviem statusa LED
• Kabeļa apvalks: PUR bezhalogēna, melns/pelēks (RAL 7021)
• Brīvs kabeļa gals pretējā pusē tiešai terminalizācijai
• Garums: 5,0 m
• Mehāniskās īpašības: nodilumizturīgs un eļļas izturīgs apvalks, piemērots rūpnieciskai lietošanai

Lietošana

Novietojiet kabeli no vadības ierīces līdz sensoram vai izpildmehānismam, uzmanoties, lai izvairītos no asām malām un pārmērīga karstuma avotiem. Pievienojiet leņķveida M8 savienotāju atbilstošajā M8 ligzdā uz ierīces, līdz tas ir pilnībā ievietots un nostiprināts. Terminējiet brīvo kabeļa galu pie vajadzīgajiem spaiļu punktiem vai savienotāja saskaņā ar ierīces elektroinstalācijas shēmu un piemērojamiem elektroinstalācijas standartiem. Pirms nodošanas ekspluatācijā pārbaudiet savienotāja polaritāti un pārbaudiet divus LED, lai pārliecinātos par strāvas vai signāla esamību.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izvairieties no kabeļa novietošanas tuvu augstsprieguma elektropārvades līnijām vai smagām induktīvām slodzēm bez atbilstošas atdalīšanas. Brīvajā galā izmantojiet spriegojuma atslogošanu, piestiprinot pie spailēm, un periodiski pārbaudiet, vai savienotājam un apvalkam nav nodiluma vai bojājumu pazīmju. Veicot terminalizāciju, ievērojiet ražotāja elektroinstalācijas shēmas un vietējos elektrodrošības noteikumus.
