SILVERSTONE SAS uz 4×SATA kabelis CPS05-RE 0,6 m SFF-8643 uz 4×7 kontaktu SATA

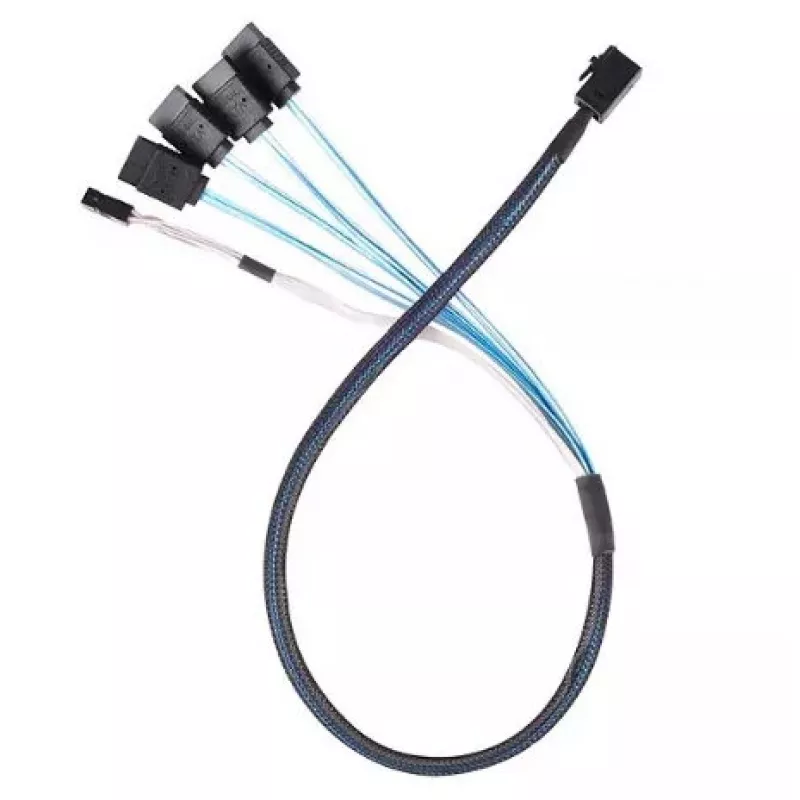

SILVERSTONE CPS05-RE Mini SAS SFF-8643 uz 4×SATA 7 kontaktu kabelis, 0,6 m, ir speciāli izstrādāts sadalītājkabelis, kas pārveido vienu SFF-8643 Mini SAS HD pieslēgvietu četros neatkarīgos SATA 7 kontaktu savienojumos. Kabelis atbilst SAS 3.0 specifikācijai, nodrošinot līdz 12 Gb/s katrā līnijā un pilnīgu risinājumu vairāku HDD vai SSD pievienošanai serveros, atmiņas korpusos un RAID adapteru konfigurācijās. 600 mm garums un industriālas klases pītais aizsargapvalks ir paredzēti kompaktai sistēmas maršrutēšanai, vienlaikus saglabājot mehānisko aizsardzību un elektromagnētisko ekranējumu.

Priekšrocības

CPS05-RE atbalsta SAS 3.0 ātrumus (12 Gb/s katrā līnijā) un izmanto biezu, ekranētu Mini‑SAS SFF-8643 savienotāju, kas savienots pārī ar četriem SATA 7 kontaktu spraudņiem, lai nodrošinātu uzticamu datu caurlaidspēju. Sānu joslas (SGPIO) savienojums ir iekļauts statusa signalizācijai un disku aktivitātes uzraudzībai saderīgos aizmugures paneļos un korpusos. Izturīga savienotāju konstrukcija un četras neatkarīgas līnijas nodrošina stabilu veiktspēju nepārtrauktai serveru vai darbstaciju darbībai. 0,6 m garums līdzsvaro sasniedzamību un kabeļu pārvaldību kompaktās konfigurācijās.

Piemērots

• Vairāku SATA HDD vai SSD pievienošanai Mini‑SAS SFF-8643 pieslēgvietai RAID kontrolleros vai resursdatora adapteros
• Iekšējai kabeļu maršrutēšanai plauktā montējamos serveros un atmiņas korpusos
• Darbstaciju konfigurācijām, kurām nepieciešams sadalījums no vienas Mini‑SAS HD pieslēgvietas
• Esošo Mini‑SAS uz SATA sadalītājsavienojumu nomaiņai vai jaunināšanai

Galvenās specifikācijas

• Savienotājs A: Mini‑SAS HD SFF‑8643 (36 kontaktu)
• Savienotājs B: 4 × SATA 7 kontaktu spraudņi
• Atbalstītais standarts: SAS 3.0 (12 Gb/s katrā līnijā)
• Līnijas: 4 neatkarīgas datu līnijas
• Kabeļa garums: 600 mm (0,6 m)
• Ekranējums: pīts/industriālas klases pinuma aizsargapvalks ar ekranētiem vadītājiem
• Sānu josla: SGPIO/sānu joslas signāls atbalstīts disku aktivitātei un statusam

Kā lietot

Ievietojiet Mini‑SAS SFF‑8643 savienotāju mērķa pieslēgvietā RAID kontrollerī, resursdatora adapterī vai aizmugures panelī, pārliecinoties, ka fiksators nofiksējas drošai stiprināšanai. Izvietojiet 0,6 m kabeli korpusā, izvairoties no asiem līkumiem un pārmērīga spriegojuma, pēc tam pievienojiet katru SATA 7 kontaktu spraudni atsevišķām SATA ierīču ligzdām HDD vai SSD. Pārbaudiet sānu joslas/SGPIO vadu saderību ar aizmugures paneli vai korpusu, ja ir nepieciešami disku aktivitātes indikatori un statusa ziņojumi. Barojiet ierīces atsevišķi ar sistēmas barošanas bloku, jo šis kabelis pārraida tikai datu signālus.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izvairieties no asiem līkumiem un augsta spiediena zonām, izvietojot kabeli; saglabājiet maigus izliekumus un nostipriniet ar kabeļu saitēm, nepārvelkot. Pirms izvietošanas apstipriniet SGPIO signālu saderību ar šasiju vai aizmugures paneli un izmantojiet kabeli paredzētajā iekšējā vidē serveros un atmiņas sistēmās, lai saglabātu ekranējumu un savienotāju integritāti.
