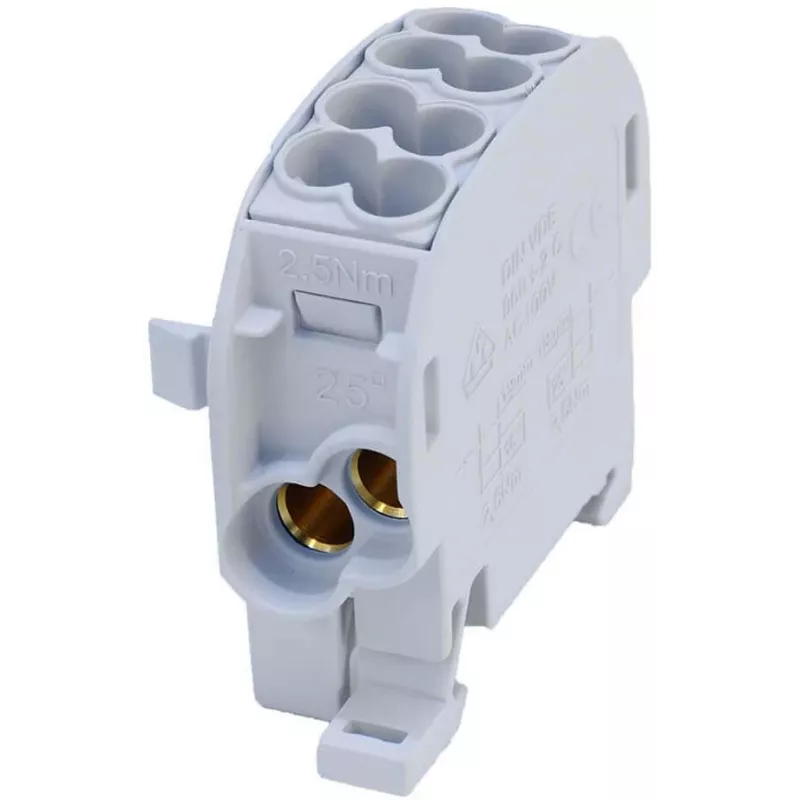

SIMET SCB 25 Al/Cu 80110 SIMBLOCK Atzaru sadales bloks, pelēks 81501002

SIMET SCB 25 Al/Cu 80110 SIMBLOCK ir augstas kvalitātes atzaru sadales bloks, kas paredzēts uzticamai elektroenerģijas sadalei elektroinstalācijās. Tas ir piemērots gan alumīnija, gan vara vadītājiem, padarot to daudzpusīgu dažādiem lietojumiem. Kompakts dizains un izturīga konstrukcija nodrošina drošus un efektīvus savienojumus.

Priekšrocības

Atbalsta gan alumīnija, gan vara vadītājus, samazinot nepieciešamo krājumu apjomu. Vienkārša montāža uz DIN sliedes vai ar skrūvēm atvieglo uzstādīšanu. Augsts nominālais spriegums līdz 1000 V AC un 1500 V DC nodrošina saderību ar prasīgām sistēmām. Poliamīda izolācija nodrošina lielisku elektrisko un termisko izturību.

Piemērots

• Rūpnieciskie vadības paneļi
• Sadales paneļi
• Elektriskie skapji
• Atjaunojamās enerģijas sistēmas (saule, vējš)

Galvenie tehniskie parametri

• Tips: Atzaru sadales bloks
• Polu skaits: 1-pols
• Galvenā vadītāja šķērsgriezums (Cu): 6 - 25 mm²
• Galvenā vadītāja šķērsgriezums (Al): 6 - 25 mm²
• Atzarojuma vadītāja šķērsgriezums (Cu): 1.5 - 6 mm²
• Atzarojuma vadītāja šķērsgriezums (Al): 1.5 - 6 mm²
• Nominālā strāva (galvenā līnija, Cu): 100 A
• Nominālā strāva (galvenā līnija, Al): 80 A
• Nominālā strāva (atzarojuma līnija, Cu): 25 A
• Nominālā strāva (atzarojuma līnija, Al): 20 A
• Nominālais spriegums (AC): 1000 V
• Nominālais spriegums (DC): 1500 V
• Galveno savienojumu skaits: 1 ieeja / 1 izeja
• Atzarojuma savienojumu skaits: 4 izejas
• Montāžas veids: DIN sliede (TH35) / Skrūvju montāža
• Izolācijas materiāls: Poliamīds (PA6)
• Vadītāja materiāls (iekšējais): Alvots varš
• Krāsa: Pelēks
• Aizsardzības klase: IP20
• Darba temperatūras diapazons: -25°C līdz +70°C
• Standartu atbilstība: IEC 60947-7-1

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, ievērojiet pareizos griezes momenta iestatījumus, pievienojot vadītājus. Alumīnija vadītājiem izmantojiet atbilstošus kabeļa uzgaļus, lai novērstu galvanisko koroziju. Šis bloks ir ideāli piemērots atzaru savienojumiem galvenajās sadales sistēmās.
