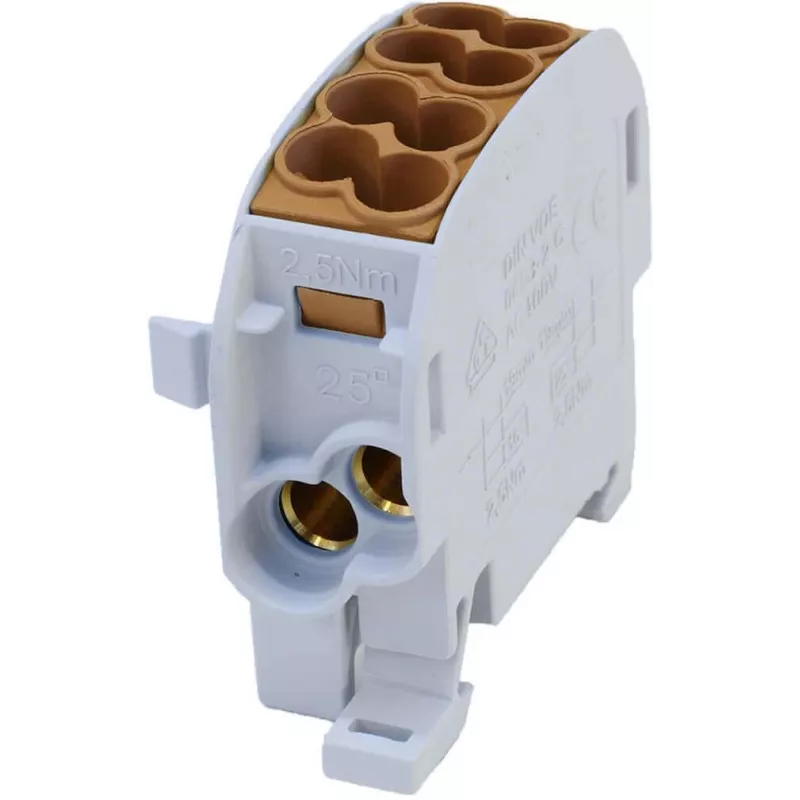

SIMET SCB 25 Al/Cu 80A 1-pola atzarojuma sadales bloks brūns 81501015

Sadales bloki bieži vien ir vājais posms elektroinstalācijās, kad jaukti alumīnija un vara vadītāji izraisa koroziju un vaļīgus savienojumus. SIMET SCB 25 Al/Cu 80A viena pola atzaru sadales bloks to atrisina, nodrošinot uzticamu, korozijizturīgu savienojumu 25 mm² galvenās līnijas atzarošanai četrās mazākās ķēdēs, viss kompaktā, DIN sliedei montējamā korpusā.

Kam tas paredzēts

Elektriķiem, sadales paneļu montētājiem un apkopes tehniķiem, kuriem nepieciešams drošs un efektīvs veids, kā sadalīt elektroenerģiju rūpnieciskajos vadības paneļos, sadales skapjos vai ēku elektroinstalācijās. Īpaši vērtīgs tas ir vietās, kur jāsavieno alumīnija un vara vadītāji bez galvaniskās korozijas riska.

Galvenās īpašības

• Viena pola konstrukcija ar vienu galveno ieeju 25 mm² vadītājiem un četrām atzaru izejām 1,5–10 mm² vadiem
• Savietojams gan ar alumīnija, gan vara vadītājiem, pateicoties īpašai kontaktu pastai un konstrukcijai
• Augsta nominālā strāva 80 A un nominālais spriegums līdz 690 V maiņstrāvai, piemērots prasīgiem lietojumiem
• Izturīga poliamīda (PA6) izolācija brūnā krāsā vieglai identificēšanai
• Daudzpusīga montāža: uzspiežams uz 35 mm DIN sliedes vai pieskrūvējams tieši
• IP20 aizsardzības pakāpe, paredzēts lietošanai iekštelpās
• Atbilst EN 60947-7-1 standartam spaiļu blokiem

Specifikācijas

• Produkta veids: Atzaru sadales bloks
• Polu skaits: 1
• Galvenā vadītāja ieeja: 1 x 25 mm²
• Atzaru vadītāju izejas: 4 x 1,5–10 mm²
• Vadītāju materiālu saderība: Alumīnijs (Al) / Varš (Cu)
• Nominālā strāva (In): 80 A
• Nominālais spriegums (Un): 690 V maiņstrāva
• Izolācijas spriegums (Ui): 1000 V maiņstrāva
• Montāžas veids: DIN sliede (TS35) / skrūvju montāža
• Spaiļu veids: Skrūvju spailes
• Izolācijas materiāls: Poliamīds (PA6)
• Krāsa: Brūna
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25°C līdz +70°C
• Īsslēguma strāva (Icw): 3 kA (1s)
• Standarti: EN 60947-7-1

Padomi

Lai iegūtu vislabākos rezultātus, pirms skrūvju pievilkšanas uzklājiet komplektā iekļauto kontaktu pastu uz alumīnija vadītājiem, lai nodrošinātu izturīgu, zemas pretestības savienojumu. Uzstādiet bloku uz DIN sliedes iekštelpās, lai saglabātu IP20 aizsardzību un atvieglotu kārtīgu vadu izvietojumu.
