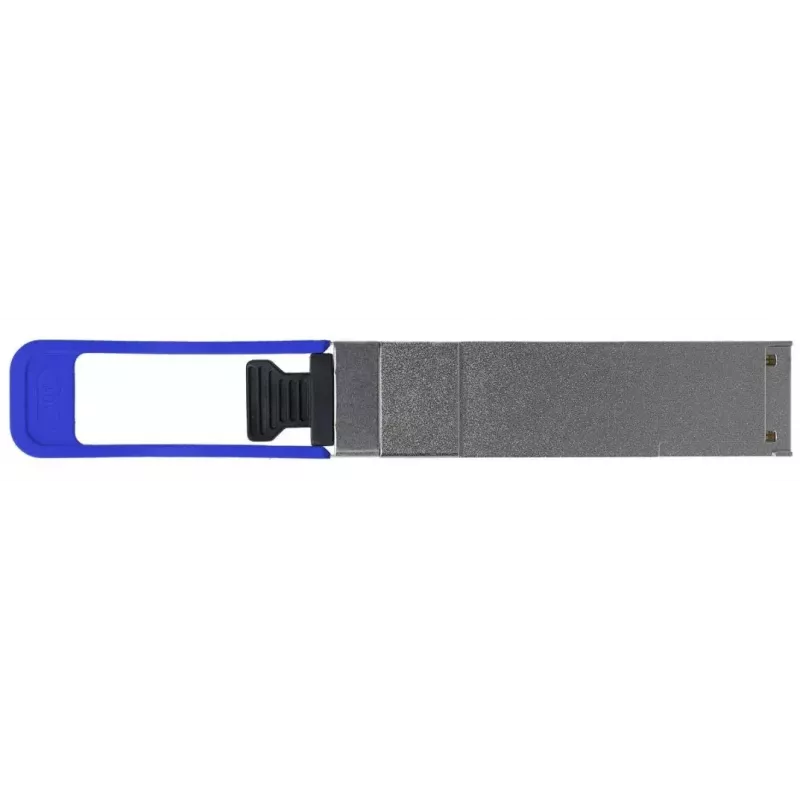

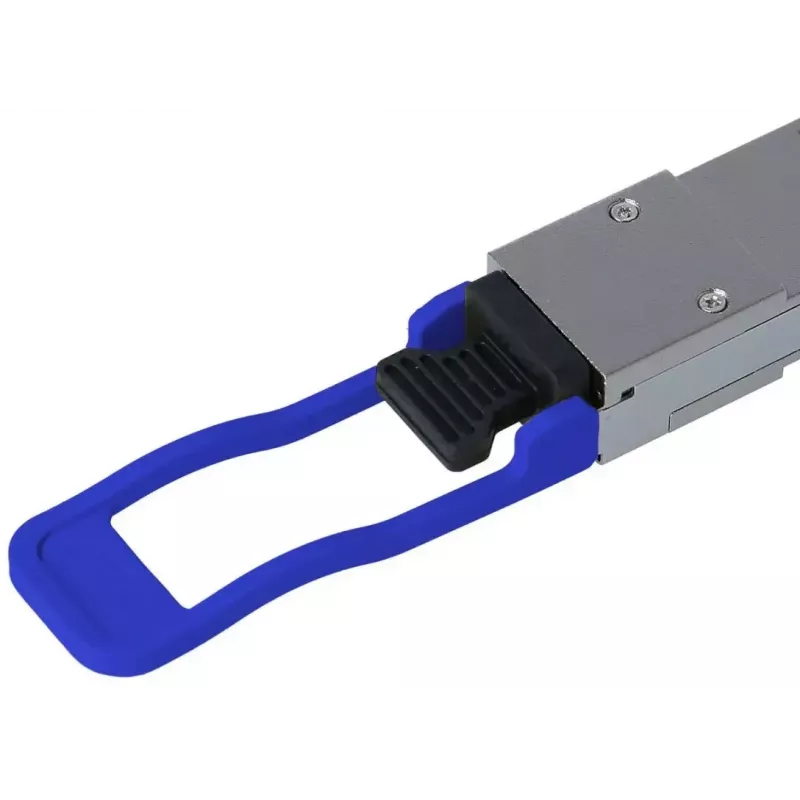

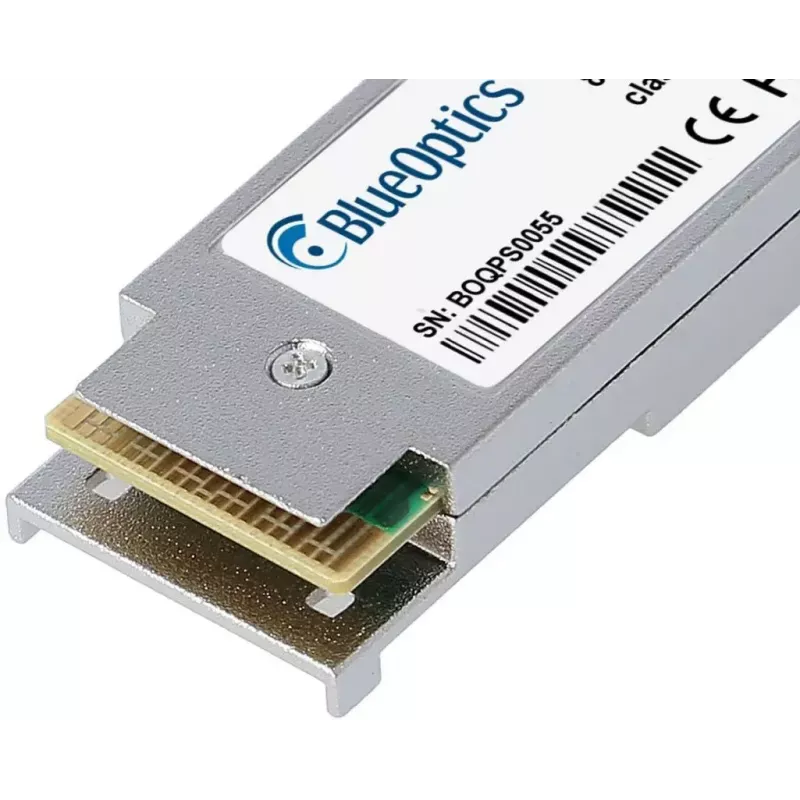

Šķiedru optikas QSFP raiduztvērējs BlueOptics AXLM762-10000S-BO 10000 m

BlueOptics AXLM762-10000S-BO ir šķiedru optikas QSFP raiduztvērējs, kas izstrādāts ātrdarbīgiem optiskajiem savienojumiem līdz 10 000 metru attālumam, izmantojot vienmoda šķiedru. Ievietots vieglā alumīnija korpusā un sver tikai 20 g, šis modulis ir paredzēts ievietošanai nozarē standarta QSFP slotos un nodrošina uzticamu 40G datu pārraidi tīkla iekārtām, kas atbalsta 40GBASE-LR4 lietojumus. Tas izmanto LC Duplex savienojamību un ietver CWDM iespējotu raidītāja un uztvērēja sekciju, lai pārraidītu multipleksētus optiskos signālus lielos attālumos, saglabājot minimālu formas faktoru un svaru.

Priekšrocības

Šis raiduztvērējs nodrošina liela attāluma veiktspēju līdz 10 km, izmantojot vienmoda šķiedru, un atbalsta 40G datu pārraides ātrumu, kas piemērots Ethernet un saistītiem ātrdarbīgiem protokoliem. Tā alumīnija korpuss nodrošina fizisku izturību un siltuma izkliedi, savukārt kompaktais 20 g dizains vienkāršo apstrādi un uzstādīšanu blīvās datu centru vidēs. Modulis ir izstrādāts, lai atbilstu kopējām MSA QSFP mehāniskajām un elektriskajām specifikācijām, un ietver digitālās diagnostikas (DDM/DOM) atbalstu, lai uzraudzītu darbības parametrus, piemēram, barošanas spriegumu, lāzera strāvu, optisko jaudu un temperatūru, ja to atbalsta resursdatora aparatūra.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet BlueOptics AXLM762-10000S-BO saderīgā QSFP ligzdā jūsu slēdzī, maršrutētājā vai citā tīkla ierīcē, kamēr resursdators ir izslēgts, vai ievērojot ierīces pārdevēja norādījumus par karsto nomaiņu. Pievienojiet LC Duplex vienmoda šķiedras savienotājkabeļus raiduztvērēja pieslēgvietām, ievērojot pareizu raidīšanas/uztveršanas orientāciju. Pārliecinieties, ka pievienotā šķiedras saite, savienotājpanelis un attālais raiduztvērējs ir piemēroti 40GBASE-LR4 darbībai un ka resursdatora ierīces programmaparatūra vai draiveri pieņem trešo pušu QSFP moduļus. Ja pieejams, aktivizējiet un nolasiet DDM/DOM vērtības no resursdatora pārvaldības interfeisa, lai pārbaudītu optisko jaudu, temperatūru un citus reāllaika diagnostikas datus.

Ieteikumi

Izmantojiet vienmoda LC Duplex šķiedras savienotājkabeļus, kas paredzēti 10 km vai garākam attālumam, un uzturiet savienotāju gala virsmas tīras, lai nodrošinātu optimālu signāla kvalitāti. Pārbaudiet savietojamību ar mērķa slēdža vai maršrutētāja modeli un aktivizējiet digitālo diagnostiku resursdatorā, lai uzraudzītu saites stāvokli. Lai sasniegtu labākos rezultātus datu centru vidēs, izvietojiet šķiedras caur atbilstošiem pārvaldības paneļiem un izvairieties no pārmērīgiem liekuma rādiusiem.
