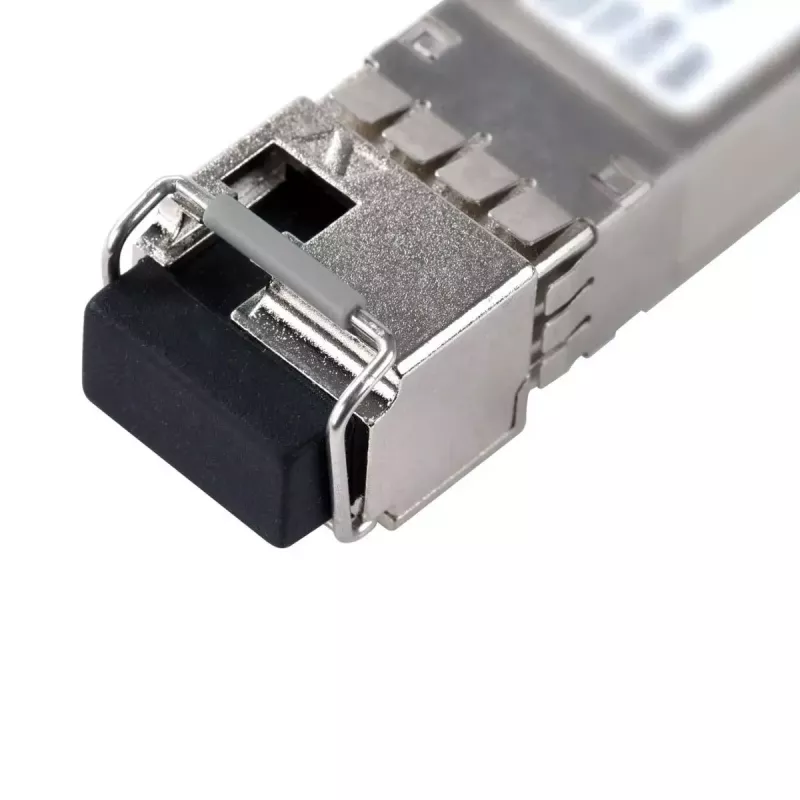

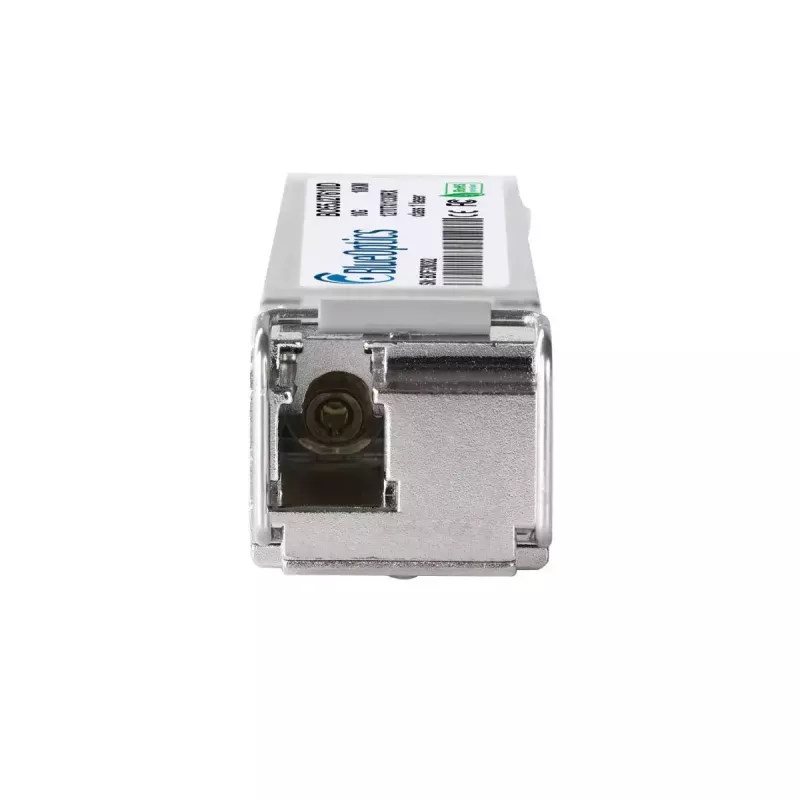

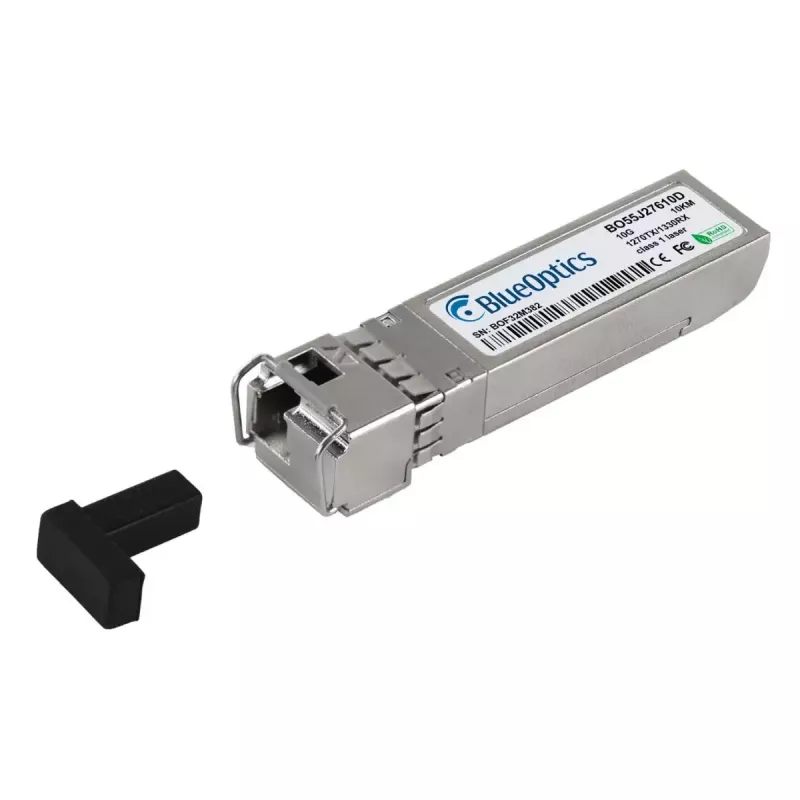

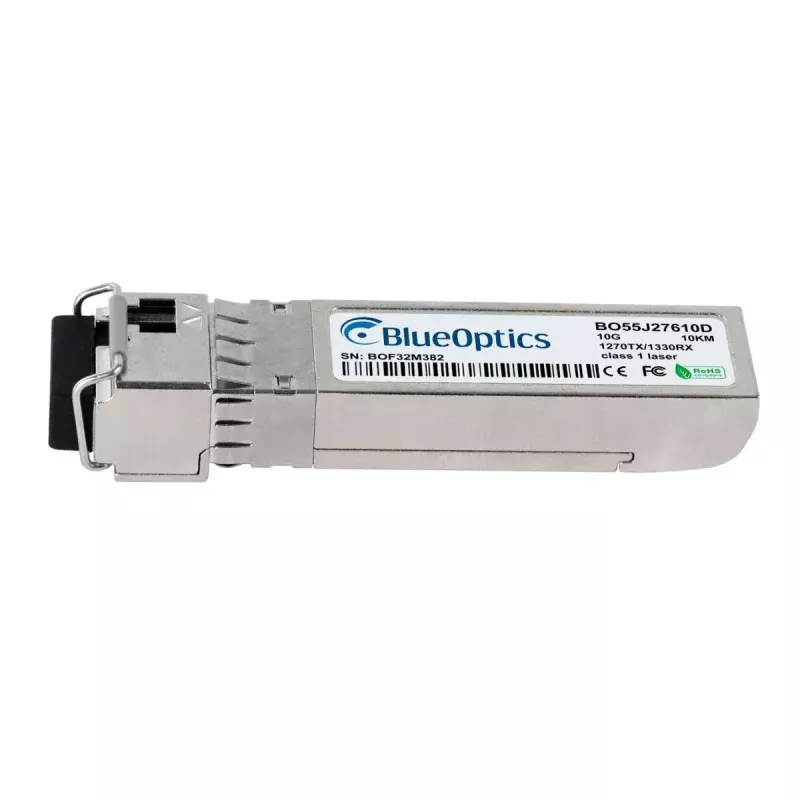

Šķiedru optikas raiduztvērēja modulis BlueOptics 10GB-BX10-U-BO SFP+ LC Alumīnijs

BlueOptics 10GB-BX10-U-BO SFP+ LC Alumīnijs ir šķiedru optikas raiduztvērēja modulis, kas paredzēts 10 Gbps vienmoda posmiem. Tas izmanto SFP+ saskarni ar LC simpleksa savienotāju un kompaktu alumīnija korpusu, kas sver aptuveni 20 g. Modulis atbalsta divvirzienu pārraidi pa vienu šķiedru, izmantojot atsevišķus raidīšanas un uztveršanas viļņu garumus, un ir saderīgs ar MSA formas faktoru un elektriskajām specifikācijām, kas piemērotas lietošanai saderīgos slēdžos, maršrutētājos un atmiņas sistēmās.

Priekšrocības

Šis raiduztvērējs piedāvā 10 Gigabitu jaudu tālsatiksmes vienmoda savienojumiem, vienlaikus saglabājot mazu svaru un uzticamu alumīnija konstrukciju. Tas realizē divvirzienu optisko signalizēšanu ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem, lai samazinātu šķiedru kabeļu prasības. Modulis ir izgatavots atbilstoši MSA standartiem un ir pārbaudīts sadarbspējai ar galveno tīkla aparatūru, kas pieņem SFP+ 10GBASE-BX-U formas faktora moduļus. Digitālās diagnostikas atbalsts ir pieejams, ja resursdatora iekārta īsteno DDM/DOM uzraudzību.

Piemērots

• 10 Gbps augšupsaites posmiem starp slēdžiem un maršrutētājiem pa vienmoda šķiedru
• Liela attāluma savienojumiem līdz vairākiem kilometriem datu centru un universitātes pilsētiņu tīklos
• Atmiņas sistēmu un SAN slēdžu starpsavienošanai, kas atbalsta SFP+ moduļus
• SFP+ portu nomaiņai vai paplašināšanai aparatūrā, kas atbalsta 10GBASE-BX-U raiduztvērējus

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Savienotājs: LC simplekss
• Optiskais režīms: Vienmoda šķiedra (divvirzienu, atsevišķi TX/RX viļņu garumi)
• Datu pārraides ātrums: 10 Gbps
• Korpusa materiāls: Alumīnijs
• Svars: aptuveni 0,02 kg
• Uzraudzība: Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts, ja to atbalsta resursdators

Kā lietot

Ievietojiet SFP+ raiduztvērēju saderīgā SFP+ slotā, līdz tas nofiksējas, pēc tam nostipriniet jebkuru fiksācijas mehānismu, ko pieprasa resursdatora ierīce. Pievienojiet LC šķiedru savienotājvadu, kas atbilst vienmoda šķiedras specifikācijām, pie LC savienotāja; ja izmantojat divvirzienu BX optiku, nodrošiniet, lai abos galos ir savienoti pretēja viļņu garuma raiduztvērēji (viens modulis raida vienā viļņu garumā un uztver papildinošajā viļņu garumā). Pārbaudiet posma statusu resursdatora ierīcē un iespējojiet vai uzraugiet DDM/DOM parametrus, ja pieejami, lai apstiprinātu jaudu, temperatūru un citas diagnostikas vērtības.

Ieteikumi

Izmantojiet vienmoda LC savienotājvadus, kas paredzēti divvirzienu (BX) lietojumiem, un ievērojiet resursdatora ražotāja saderības sarakstu. Pirms ievietošanas nodrošiniet, lai šķiedru savienotāji būtu tīri, lai izvairītos no signāla zudumiem. Ja nepieciešama uzraudzība, apstipriniet, ka resursdatora sistēma atbalsta DDM/DOM, lai piekļūtu reāllaika diagnostikai spriegumam, lāzera nobīdei, raidīšanas jaudai, uztveršanas jaudai un temperatūrai.
