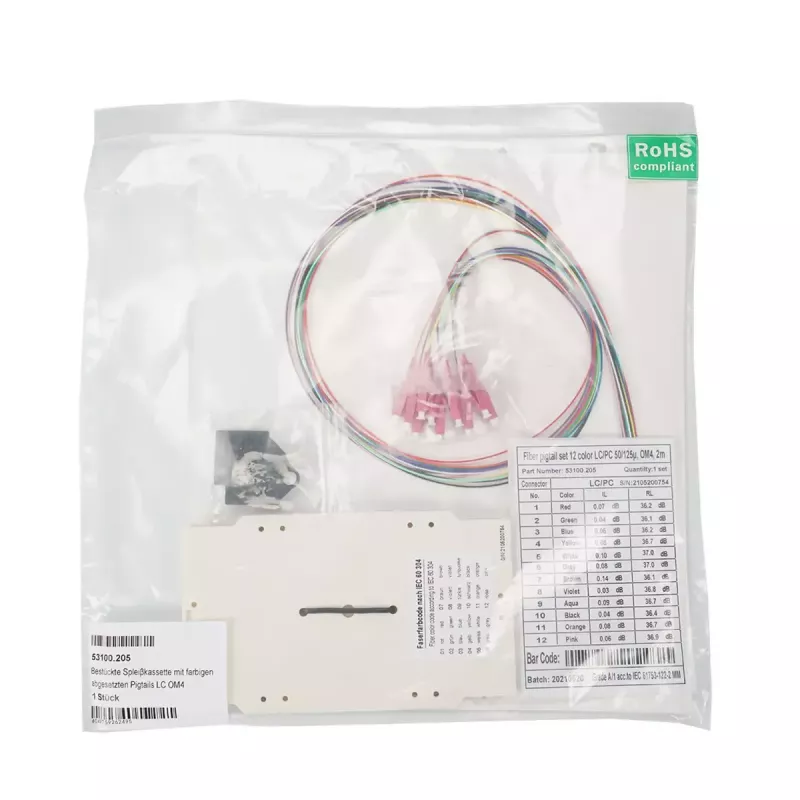

Šķiedru optikas savienotājs EFB Elektronik LC vīrišķais OM4 modelis 53100.205

Aprīkota savienojuma kasete ar rūpnīcā uzstādītiem pigteilu kabeļiem šķiedru tipiem OM3, OM4, OM5, OS2 un OS2/APC. Kasete ir pieejama ar LC vai SC savienojuma virsmām un ietver krāsu kodu pigteilus (VDE-0888) ar divpadsmit krāsu apvalku. Katrs pigteila kabelis ir iepriekš noņemts apvalks un ievadīts savienojuma kasetē ar 80 cm brīvu galu ārpus kasetes, lai vienkāršotu kabeļu maršrutēšanu sadales kārbā. Katrai atsevišķai šķiedrai mērījumu protokoli ir iekļauti iepakojumā. Kasete satur arī iepriekš saliktu krokojošā savienojuma turētāju līdz 12 savienojumiem; termiski saraujamie savienojumu aizsargi (2 × 6 savienojumi) tiek piegādāti iepakojumā.

Priekšrocības

Šī savienojuma kasete piedāvā rūpnīcā uzstādītus, krāsu kodu pigteilus vienveidīgai identifikācijai un standartiem atbilstošai galosavienojumu izpildei. 80 cm gali atvieglo maršrutēšanu un uzstādīšanu savienojuma paneļos vai sadales kārbās. Iepriekš saliktais krokojošā savienojuma turētājs un piegādātie termiski saraujamie aizsargi samazina uzstādīšanas laiku objektā un palīdz nodrošināt stabilus savienojumus ar maziem zudumiem. Iekļautie mērījumu protokoli nodrošina izsekojamību katrai šķiedrai.

Piemērots

• Datu centru savienojuma paneļiem un šķiedru optikas sadales rāmjiem
• Telekomunikāciju savienojuma kārbām un sadales kārbām
• LAN un īsa attāluma daudzmodu līnijām, izmantojot OM3/OM4/OM5
• Vienmodu šķiedru tīklu izveidei, izmantojot OS2 vai OS2/APC

Galvenās specifikācijas

• Šķiedru optikas tipi: OM3, OM4, OM5, OS2, OS2/APC
• Savienojuma virsmas: LC vai SC (atkarībā no modeļa)
• Pigteila gala garums ārpus kasetes: 80 cm
• Pigteila kodējums: VDE-0888 krāsu kods ar 12 krāsu apvalku
• Krokojošā savienojuma turētājs: iepriekš salikts 12 savienojumiem
• Termiski saraujamie savienojumu aizsargi: iekļauti, 2 × 6 savienojumi
• Dokumentācija: iekļauti mērījumu protokoli katras atsevišķas šķiedras pārbaudei

Lietošana

Uzstādiet savienojuma kaseti savienojuma panelī vai sadales kārbā, kas ir saderīga ar LC vai SC savienojuma virsmām. Ievadiet ienākošo šķiedru optikas kabeli kasetē un nostipriniet to saskaņā ar iekārtas ražotāja instrukcijām. Sagatavojiet šķiedras savienošanai, veiciet kodolsavienojumu vai mehānisko savienojumu izmantojot komplektā esošo krokojošo turētāju, un katru savienojumu aizsargājiet ar piegādātajiem termiski saraujamajiem aizsargiem. Novadiet 80 cm pigteila galus uz savienojuma pusi un veiciet galosavienojumu vai pievienojiet raiduztvērējiem, adapteriem vai komutācijas vadiem pēc nepieciešamības. Saglabājiet pievienotos mērījumu protokolus kopā ar uzstādīšanas dokumentāciju verifikācijai un turpmākajai tehniskajai apkopei.

Ieteikumi

Uzstādīšanas laikā ievērojiet attiecīgus šķiedru optikas apstrādes un ESD piesardzības pasākumus. Lai iegūtu labākos rezultātus, veiciet kodolsavienojumu un pārbaudiet vājinājuma vērtības, izmantojot iekļautos mērījumu protokolus; ievērojiet ražotāja norādījumus par liekuma rādiusu un stiepes slodzes samazināšanu, lai saglabātu veiktspēju ar maziem zudumiem.
