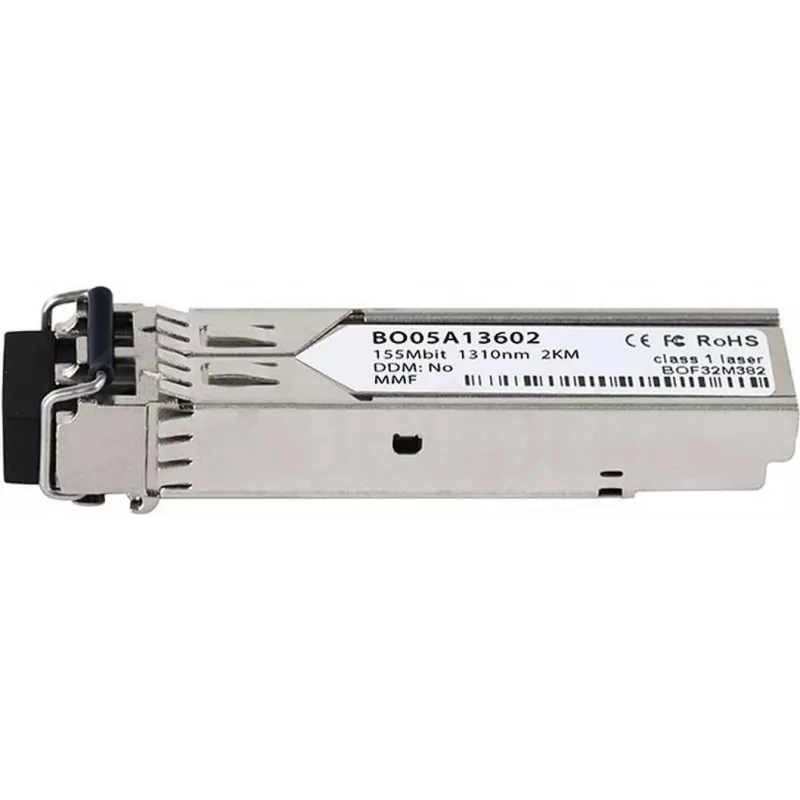

Šķiedru optikas SFP modulis CBO 1100-0131-BO 155 Mbit/s LC FX 2000 m

Kompakts šķiedru optikas SFP modulis CBO 1100-0131-BO nodrošina 155 Mbit/s seriālo datu pārraidi pa optisko šķiedru, izmantojot LC savienotāju un FX elektrisko/optisko saskarni. Raiduztvērējs ir paredzēts punkts-punkts savienojumiem līdz 2000 m attālumam pa atbilstošu vienmoda vai daudzmodu šķiedru, un tas ievietojams standarta SFP portos vienkāršai ievietošanai un karstajai nomaiņai. Modulis paredzēts lietošanai telekomunikāciju, rūpniecības tīklu un mantotajās iekārtās, kur nepieciešams 155 Mbit/s optiskais savienojums, vienlaikus taupot statīva vietu.

Priekšrocības

SFP modulis piedāvā mazu formas faktoru, kas saderīgs ar standarta SFP ligzdām, un karstās nomaiņas iespēju minimālam dīkstāves laikam. Tas atbalsta gan vienmoda, gan daudzmodu šķiedru pārraidi norādītajā diapazonā, nodrošinot elastību dažādiem savienojumu veidiem. Ar LC duplekso savienotāju un FX saskarni ierīce nodrošina stabilu seriālo datu pārraidi ar ātrumu 155 Mbit/s un samazina nepieciešamību pēc lielākiem, fiksēta formāta raiduztvērējiem tīkla instalācijās.

Piemērots

• Punkts-punkts šķiedru savienojumiem līdz 2000 m
• Telekomunikāciju iekārtām, kam nepieciešami 155 Mbit/s optiskie porti
• Rūpniecības tīklu un automatizācijas sistēmām ar šķiedru savienojamību
• Mantotajām tīkla ierīcēm, kas pieņem SFP formas faktora raiduztvērējus

Galvenās specifikācijas

• Datu pārraides ātrums: 155 Mbit/s seriālais
• Optiskā saskarne: FX
• Savienotāja tips: LC dupleksais
• Atbalstītie šķiedru tipi: vienmoda un daudzmodu (atkarībā no savienojuma projekta)
• Maksimālais savienojuma attālums: līdz 2000 m (atkarībā no šķiedras tipa un vājinājuma)
• Formas faktors: SFP (mazs formas faktors, pievienojams)
• Karstā nomaiņa: jā

Lietošana

Ievietojiet SFP moduli saderīgā SFP portā savā slēdzī, maršrutētājā vai multivides pārveidotājā, līdz tas nofiksējas. Pievienojiet LC dupleksos ielāpu vadus moduļa optiskajiem portiem, nodrošinot pareizu raidīšanas/uztveršanas izlīdzinājumu. Ieslēdziet resursdatora ierīci un pārbaudiet savienojuma statusu, izmantojot ierīces pārvaldības saskarni vai LED indikatorus. Lai izņemtu, izslēdziet vai atspējojiet portu, ja resursdatora ierīce to iesaka, pēc tam nospiediet moduļa fiksatoru un velciet moduli taisni ārā, lai izvairītos no bojājumiem.

Ieteikumi

Izmantojiet atbilstošu vienmoda vai daudzmodu šķiedru un labi uzturētus LC ielāpu vadus, lai sasniegtu nominālo attālumu. Pārbaudiet resursdatora ierīces saderību ar 155 Mbit/s FX darbību un SFP atbalstu. Ievērojiet ESD piesardzības pasākumus apstrādes laikā un izvairieties no pārmērīgas locīšanas vai spriedzes uz šķiedras, lai saglabātu signāla integritāti.
