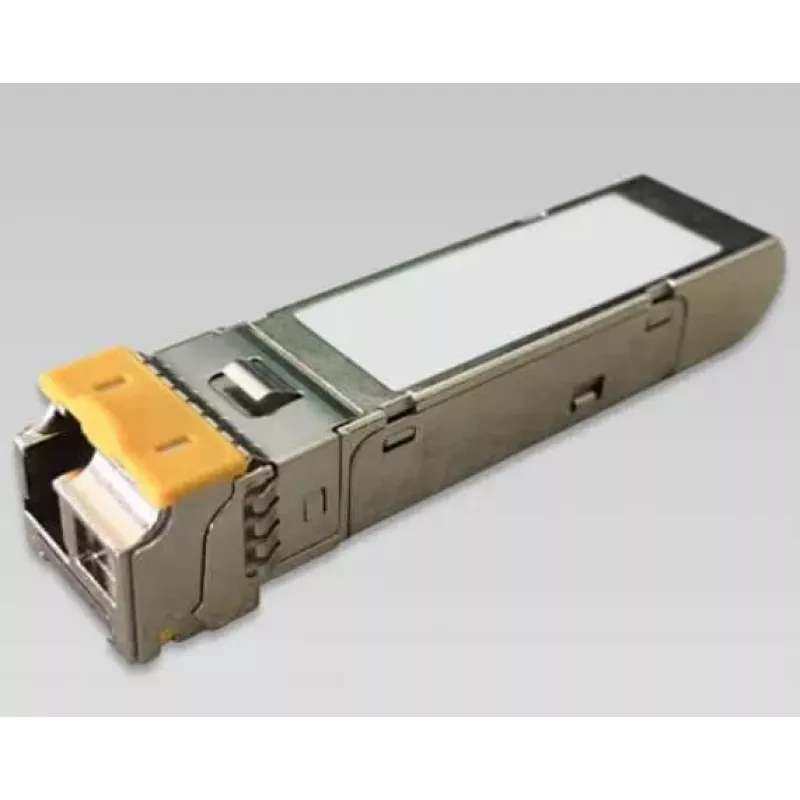

Šķiedru optiskā raiduztvērēja modulis PLANET MGB-TSB

PLANET MGB-TSB ir maza izmēra ievietojams (SFP) mini-GBIC šķiedru optiskā raiduztvērēja modulis, kas paredzēts integrētai dupleksai datu pārraidei pa vienmoda un daudzmodu optisko šķiedru. Atbilstošs SFP daudzavotu vienošanās (MSA) prasībām un karstās pieslēgšanas atbalstam, modulis nodrošina 1000BASE-SX/LX/BX savienojumus ar maksimālo datu pārraides ātrumu 1000 Mbit/s un ir savietojams ar PLANET SFP pieslēgvietām un citu iekārtu, kas atbilst SFP MSA.

Priekšrocības

MGB-TSB raiduztvērējs piedāvā vienkāršu karstās pieslēgšanas uzstādīšanu, nepārtraucot resursdatora iekārtas darbību, un atbalsta paplašinātus savienojuma attālumus: izmantojot atbilstošus nesējus, līdz 100 m pa vara vadiem, līdz 550 m pa daudzmodu šķiedru (LC) un līdz 120 km pa vienmoda šķiedru (LC). Modulis atbilst SFP MSA standartiem, nodrošinot plašu savietojamību, un ir pieejams metāliski oranžā korpusā. MGB-T sērija ir izstrādāta darbam rūpnieciskās vidēs, nodrošinot uzticamu veiktspēju plašā darba temperatūras diapazonā.

Piemērots

• Gigabit Ethernet savienojumiem starp komutatoriem un maršrutētājiem
• Šķiedru augšupsaitēm uzņēmumu un pakalpojumu sniedzēju tīklos
• Rūpnieciskiem Ethernet risinājumiem ar paaugstinātām temperatūras prasībām
• SFP pieslēgvietu nomaiņai vai uzlabošanai PLANET tīkla iekārtās

Galvenās specifikācijas

• Modelis: PLANET MGB-TSB (MPN: MGB-TSB, EAN: 4711605284387)
• Formas faktors: SFP (mini-GBIC), karsti pieslēdzams
• Datu pārraides ātrums: 1000 Mbit/s (1000BASE-SX/LX/BX)
• Konektors: LC šķiedra
• Attālums: līdz 550 m (daudzmodu), līdz 120 km (vienmoda)
• Darba temperatūra: plaša diapazona, rūpnieciska klase (paredzēts vidēm no -40℃ līdz 75℃)

Lietošana

Ievietojiet MGB-TSB SFP raiduztvērēju jebkurā SFP MSA atbilstošā pieslēgvietā uz savietojamiem komutatoriem vai maršrutētājiem, kamēr resursdatora iekārta ir ieslēgta; karsti pieslēdzamā konstrukcija ļauj veikt uzstādīšanu, neizslēdzot iekārtu. Pievienojiet atbilstošu LC šķiedras kabeli (daudzmodu vai vienmoda) modulim, ievērojot pareizu šķiedras tipu un konektora polaritāti. Konfigurējiet resursdatora iekārtas tīkla iestatījumus 1000BASE darbībai un pārbaudiet savienojuma statusu, izmantojot iekārtas pārvaldības saskarni vai LED indikatorus.

Rekomendācijas

Izmantojiet MGB-TSB kopā ar SFP savietojamu tīkla aprīkojumu un saskaņojiet raiduztvērēja tipu (SX/LX/BX) ar šķiedras tipu un savienojuma attālumu. Rūpnieciskiem risinājumiem pārliecinieties, ka resursdatora iekārta atbalsta plašu darba temperatūras diapazonu, un ievērojiet standarta šķiedras apstrādes procedūras, lai izvairītos no piesārņojuma vai LC konektora bojājumiem.
