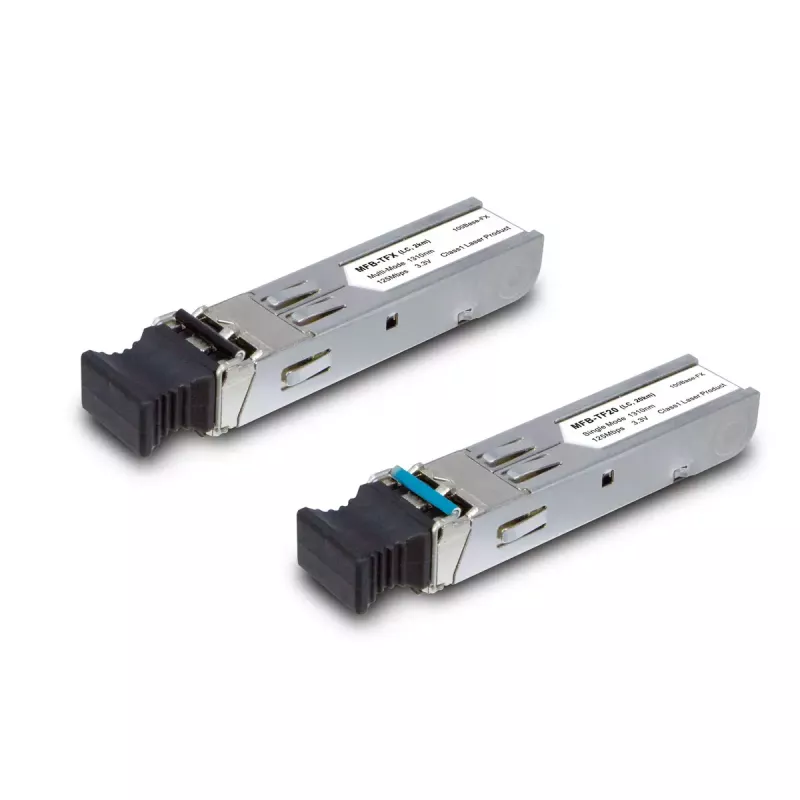

Optiskās šķiedras raiduztvērēja modulis PLANET MFB-F20

PLANET MFB-F20 ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100 Mbit/s dupleksa datu pārraidei pa optisko šķiedru. Atbilstošs SFP Multisource Agreement (MSA) standartam, modulis ir karstās pieslēgšanas iespējots un ievietojams SFP MSA saderīgos portos, nodrošinot vienkāršu uzstādīšanu, nepārtraucot resursdatora iekārtas darbību. Izmantojot 1310 nm FP lāzera diodi, šis raiduztvērējs atbalsta pārraides attālumus līdz 2 km pa daudzmodu šķiedru un līdz 60 km pa vienmoda šķiedru. MFB-F20 pieder MFB-T sērijai, kas paredzēta industriālajam Ethernet lietojumam, piedāvājot uzticamu veiktspēju plašā darba temperatūras diapazonā (-40 °C līdz 75 °C) un izturību pret elektriski un klimatiski prasīgām vidēm.

Priekšrocības

MFB-F20 nodrošina standarta SFP formas faktora saderību un karstās pieslēgšanas ērtības, ļaujot ātri nomainīt un uzlabot moduļus. Tā 1310 nm FP lāzers atbalsta liela attāluma savienojumus, kas piemēroti gan daudzmodu, gan vienmoda šķiedru līnijām. Ierīce ir izstrādāta plaša temperatūras diapazona industriālajām vidēm, nodrošinot stabilu darbību skarbos elektriskajos un klimatiskajos apstākļos. Metāliskais korpuss piedāvā izturību un elektromagnētisko noturību, kas piemērota tīkla iekārtām.

Piemērots

• 100Base-FX savienojumiem uzņēmumu un industriālajos tīklos
• Liela attāluma šķiedru savienojumiem līdz 60 km pa vienmoda šķiedru
• Īsākiem posmiem līdz 2 km pa daudzmodu šķiedru
• Vidēm, kur nepieciešams plašs darba temperatūras diapazons (-40 °C līdz 75 °C)
• Sistēmām ar SFP MSA saderīgiem portiem, kur nepieciešami karstās pieslēgšanas raiduztvērēji

Galvenās specifikācijas

• Saskarnes veids: SFP (Small Form-factor Pluggable)
• Datu pārraides ātrums: 100 Mbit/s
• Viļņa garums: 1310 nm (FP lāzera diode)
• Maksimālais attālums: līdz 2 km pa daudzmodu šķiedru; līdz 60 km pa vienmoda šķiedru
• Darba temperatūra: -40 °C līdz 75 °C
• Formas faktors: SFP MSA atbilstošs, karstās pieslēgšanas iespējots
• Produkta krāsa: Metālisks
• Ražotāja daļas numurs (MPN): MFB-F20
• EAN: 4711213688836

Kā lietot

Ievietojiet MFB-F20 raiduztvērēju SFP MSA saderīgā resursdatora ierīces portā, kamēr resursdators ir ieslēgts, ja tas tiek atbalstīts, lai izmantotu karstās pieslēgšanas iespēju. Pievienojiet atbilstošo vienmoda vai daudzmodu šķiedras kabeli raiduztvērēja optiskajam savienotājam, pārliecinoties par pareizu savienotāja veidu un polaritāti. Pārbaudiet resursdatora ierīces līnijas iestatījumus, lai tie atbilstu 100Base-FX parametriem. Sekojiet resursdatora iekārtas porta statusa indikatoriem vai pārvaldības saskarnei, lai apstiprinātu veiksmīgu savienojumu un pareizu darbību.

Ieteikumi

Izmantojiet vienmoda šķiedru savienojumiem, kas tuvojas 60 km diapazonam, un daudzmodu šķiedru īsākiem attālumiem līdz 2 km. Izvēlieties šķiedru savienotājus un savienotājkabeļus, kas atbilst raiduztvērēja optiskajai saskarnei, un nodrošiniet pareizu kabeļu pārvaldību, lai izvairītos no liekuma radītiem zudumiem. Uzstādot ekstremālos klimatiskajos apstākļos vai elektriski trokšņainās vietās, ievērojiet resursdatora iekārtas un vietas zemējuma norādījumus, lai nodrošinātu uzticamu darbību noteiktajā -40 °C līdz 75 °C diapazonā.
