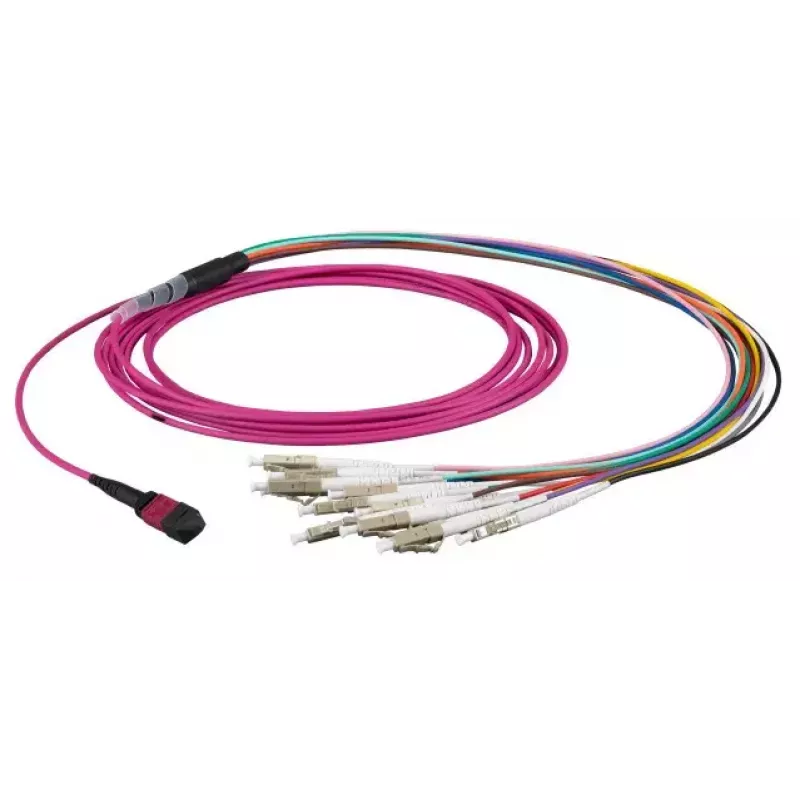

Šķiedru optiskais kabelis EFB Elektronik MTPF12LCOM3-15 — 15 m OM3 MTP uz 12×LC, 50 µm (violeta)

EFB Elektronik MTPF12LCOM3-15 ir 15 m daudzmodu šķiedru optiskais kabelis, kas paredzēts īsa attāluma, augsta blīvuma tīkla starpsavienojumiem. Vienā galā ir MTP savienotājs, kas apvieno 12 šķiedras; otrs gals sadalās 12 LC savienotājos. Kabelis izmanto 50 µm OM3 daudzmodu šķiedru, kas optimizēta 10GbE un 40GbE savienojumiem un parasti tiek izmantota datu centru starpsavienojumos starp statīviem, sadales paneļiem un komutatoriem. Violeta apvalka krāsa norāda OM3 klasi un palīdz ātri vizuāli identificēt un strukturēti pārvaldīt kabeļu sistēmu.

Priekšrocības

Kabelis nodrošina kompaktu MTP-LC pāreju, kas samazina pieslēgvietas nospiedumu, vienlaikus atbalstot paralēlās optikas lietojumus. OM3 50 µm daudzmodu konstrukcija nodrošina zemu ievades zudumu un kontrolētu modālo joslas platumu, kas piemērots īsa attāluma ātrdarbīgām saitēm. Rūpnīcā terminētie savienotāji nodrošina konsekventu veiktspēju un vienkāršo izvēršanu salīdzinājumā ar lauka terminētiem mezgliem. 15 m garums nodrošina elastību tipiskām statīvu atstarpēm bez lieka atslābuma.

Piemērots

• Datu centru starpsavienojumi starp statīviem un komutatoriem-savienojumi ar komutatoriem
• Sadales paneļi un augsta blīvuma šķiedru ietvari
• Paralēlā optika un MPO/MTP balstītas raiduztvērēja sistēmas (piem., 40G/100G ieviešanas)
• Īsa attāluma daudzmodu saites, piemēram, InfiniBand vai Fibre Channel iekārtu telpās

Galvenās specifikācijas

• Šķiedras veids: OM3 daudzmodu, 50 µm kodols
• Savienotāja konfigurācija: MTP (viens gals) uz 12 × LC (otrs gals)
• Garums: 15 metri
• Apvalka krāsa: violeta (OM3 identifikācija)
• Tipisks lietojums: īsa attāluma, augsta blīvuma paralēlās optikas saites
• Terminēšana: rūpnīcā pulēti savienotāji konsekventai optiskajai veiktspējai

Kā lietot

Izvelciet kabeli caur kabeļu teknēm vai grīdas zemteces trasēm, lai izvairītos no asiem līkumiem un pārmērīgas stiepes slodzes. Ievietojiet MTP savienotāju atbilstošajā MTP/MPO pieslēgvietā uz raiduztvērēja vai sadales paneļa, nodrošinot pareizu atslēgas orientāciju un izlīdzināšanu. Pievienojiet 12 LC savienotājus komutatoru, sadales paneļu vai pārejas moduļu LC pieslēgvietās, ievērojot raidītāja-uztvērēja pāru kartējumu, kā to prasa iekārta. Nostipriniet savienotājus un pārvaldiet lieko garumu ar kabeļu saitēm vai kabeļu pārvaldības paneļiem, lai saglabātu minimālo lieces rādiusu un novērstu mikroliekšanas zudumus.

Ieteikumi

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un notīriet ar apstiprinātiem šķiedru tīrīšanas rīkiem, lai novērstu piesārņojuma izraisītus zudumus. Izvairieties no ciešiem līkumiem un saspiedumiem; ievērojiet pārdevēja noteikto minimālo lieces rādiusu. Izmantojiet marķētu maršrutēšanas un sadales paneļa dokumentāciju, lai sekotu MTP-LC kartējumam un vienkāršotu turpmāko apkopi vai pārkonfigurēšanu.
