SMA ligzda RG-174 / RG-316 kabeļu presēšanai DeLOCK 90037

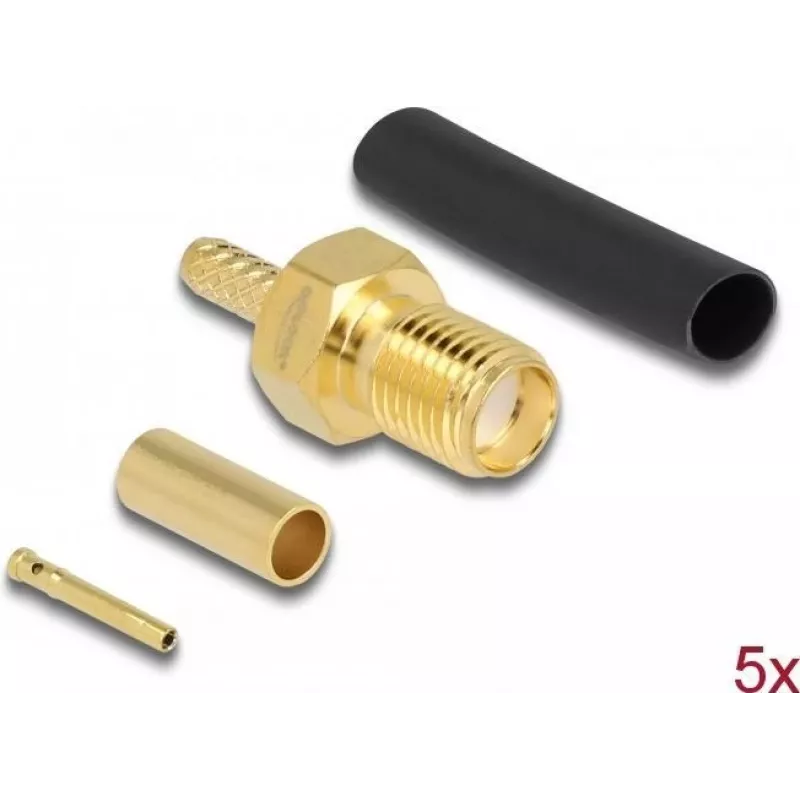

DeLOCK SMA ligzda RG-174 / RG-316 kabeļu presēšanai (modelis 90037) ir kompakts koaksiālais savienotājs, kas paredzēts lietošanai radiofrekvences tehnoloģijā. Tam ir 50 Ω pretestība un zeltīti kontakti, kas nodrošina uzticamu vadītspēju. Savienotājs tiek piegādāts ar atbilstošu termosarukuma caurulīti un ir pieejams iepakojumos pa pieciem gabaliem. Tā misiņa apdare un mazie izmēri (8 mm platums × 19,8 mm dziļums × 8 mm augstums) padara to piemērotu šaurām instalācijām un dažādiem RF lietojumiem.

Priekšrocības

SMA ligzdai ir zeltīti kontakti, kas uzlabo elektrisko kontaktu un izturību pret koroziju, standartizēta 50 Ω pretestība RF savietojamībai un kompakts misiņa korpuss, kas iekļaujas ierobežotas telpas montāžās. Komplektā iekļautā termosarukuma caurulīte atvieglo kabeļa apdari un nodrošina papildu stiepes atvieglojumu. Piegādāts iepakojumos pa pieciem gabaliem, lai nodrošinātu vairākus savienojumus vai rezerves vajadzības.

Piemērots (uzdevumiem / lietošanas gadījumiem)

Galvenās specifikācijas

Kā lietot

Sagatavojiet RG-174 vai RG-316 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi saskaņā ar savienotāja ražotāja presēšanas specifikāciju. Uzvelciet uz kabeļa komplektā iekļauto termosarukuma caurulīti un presējamo uzmavu, ievietojiet centrālo vadu zeltītajā kontakttapā un novietojiet savienotāja korpusu virs kabeļa. Nopresējiet uzmavu ar piemērotu presēšanas instrumentu, pēc tam karsējiet termosarukuma caurulīti, lai nostiprinātu un izolētu savienojumu. Pirms galīgās instalācijas pārbaudiet mehānisko stabilitāti un elektrisko nepārtrauktību.

Ieteikumi

Izmantojiet pareizo presēšanas matricu RG-174 vai RG-316 kabelim un pārbaudiet katru savienojumu, lai nodrošinātu pareizu presēšanas dziļumu un drošu kontaktu. Izvairieties no pārmērīga karstuma, saraujot caurulīti, lai nesabojātu dielektriķi vai pārklājumu.
