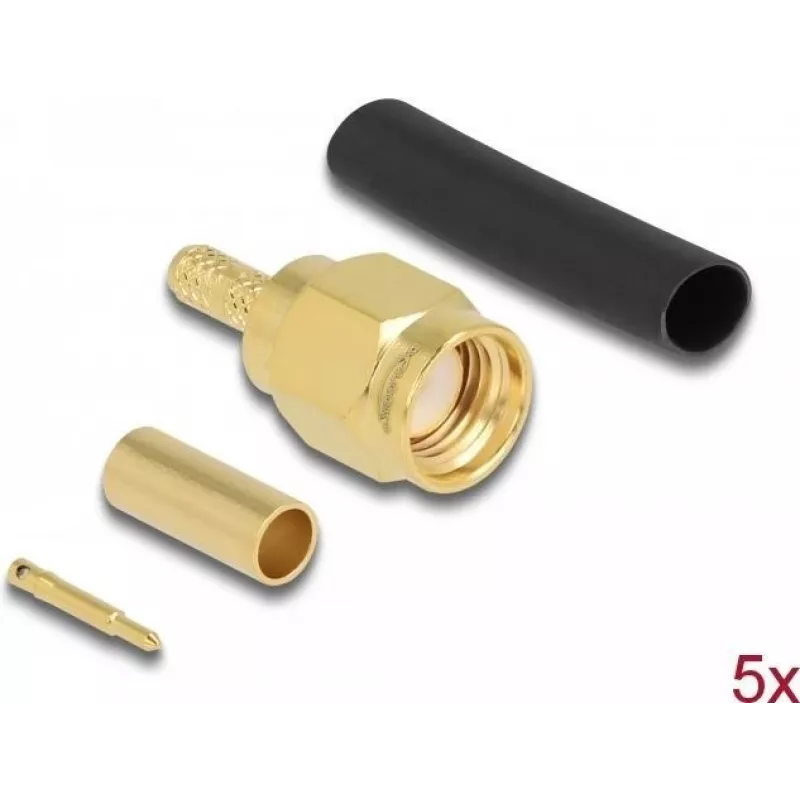

SMA spraudnis RG-174/RG-316 kabeļu presēšanai DeLOCK 90034

DeLOCK SMA spraudnis RG-174 un RG-316 kabeļu presēšanai tiek piegādāts ar atbilstošu termosarūkošo caurulīti un ir paredzēts komponentu savienošanai radio frekvences tehnoloģijā. Tam ir zeltīti kontakti un raksturīgā pretestība 50 Ω. Kompaktais savienotājs ir 8 mm × 18 mm × 8 mm liels un tiek pārdots iepakojumos pa pieciem gabaliem, nodrošinot vairākus savienotājus uzstādīšanas vai remonta darbiem.

Priekšrocības

Zeltīti kontakti nodrošina uzticamu elektrisko vadītspēju un izturību pret koroziju. Iekļautā termosarūkošā caurulīte nodrošina stiepes slodzes samazināšanu un aizsargā kabeļa galu, lai iegūtu kārtīgu, izturīgu apdari. 50 Ω pretestība atbilst standarta RF sistēmām, savukārt mazie izmēri padara savienotāju piemērotu vietās ierobežotiem mezgliem. Piegādājot piecus savienotājus iepakojumā, tiek samazināta nepieciešamība iegādāties atsevišķus gabalus vairākām instalācijām.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet RG-174 vai RG-316 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz garumam, kas nepieciešams SMA presējamai uzmavai un centrālajam kontaktam. Ievietojiet centrālo vadu zeltītajā kontaktā un presējiet saskaņā ar savienotāja ražotāja presēšanas instrumenta specifikāciju. Uzlieciet uzmavu pār sagatavoto pinumu, presējiet uzmavu, lai nostiprinātu pinumu, un pielodējiet vai nostipriniet centrālo kontaktu, ja nepieciešams. Novietojiet piegādāto termosarūkošo caurulīti virs gala un karsējiet, lai tā sarautos, radot stiepes slodzes samazinājumu un vides aizsardzību.
