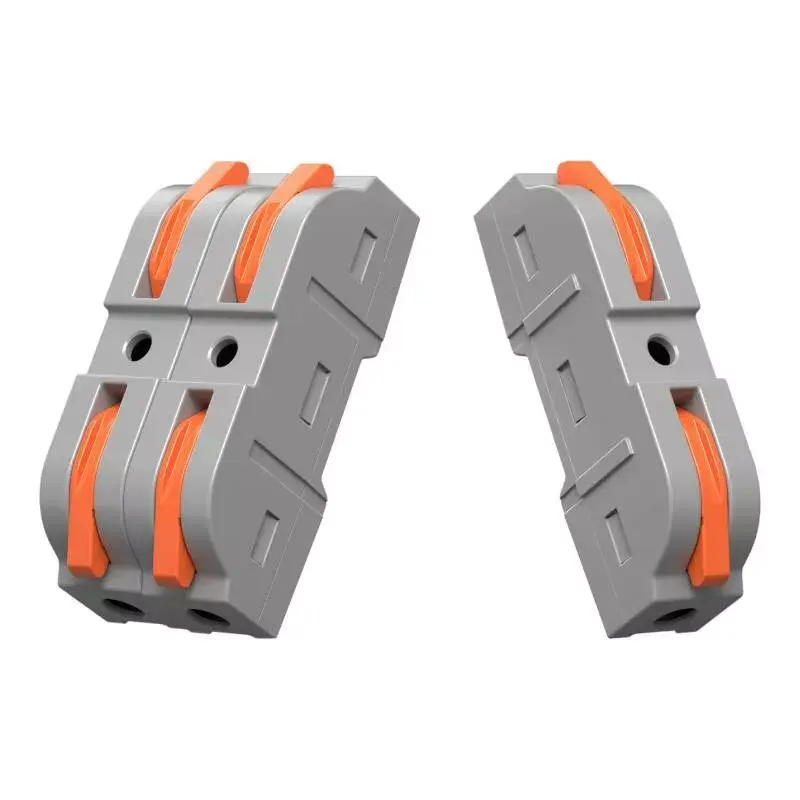

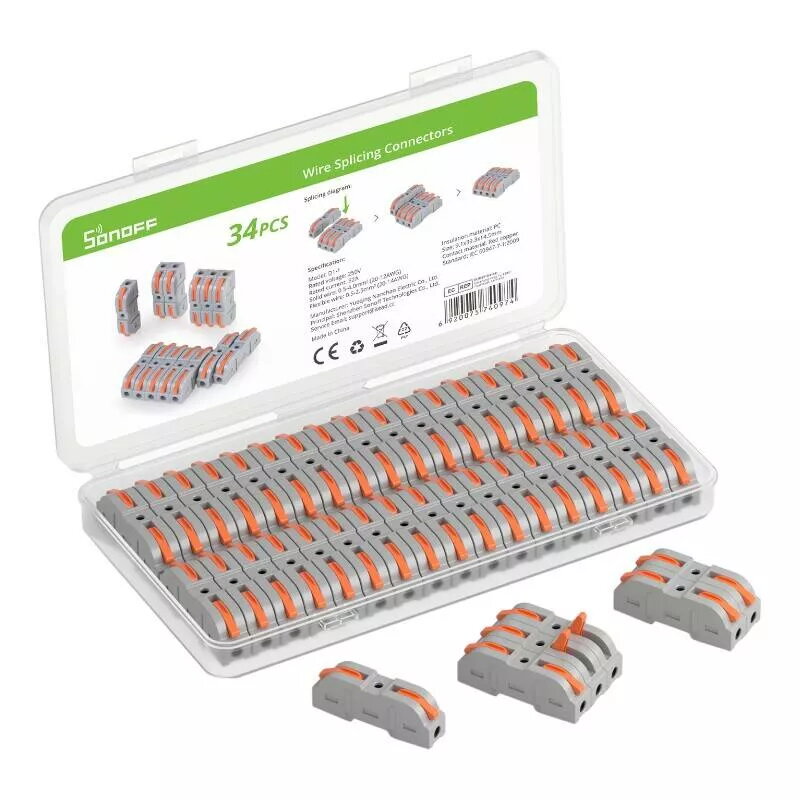

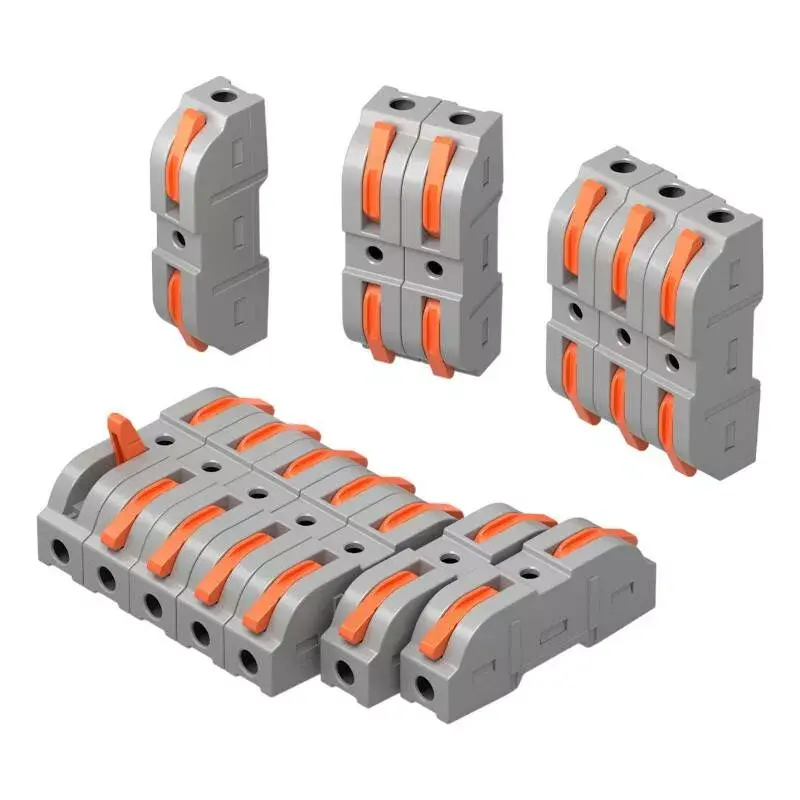

Sonoff ātro savienotāju komplekts D1_1 — 34 gab. ātro vadu savienotāju

Sonoff ātro savienotāju komplekts D1_1 (34 gab.) nodrošina kompaktus, atkārtoti lietojamus ātros vadu savienotājus ātrai, instrumentu neprasošai elektrisko vadu savienošanai un atvienošanai vadības, apgaismojuma un viedās mājas instalācijās. Komplekts ir paredzēts, lai vienkāršotu elektroinstalācijas darbus, kur nepieciešami uzticami pagaidu vai pastāvīgi savienojumi.

Priekšrocības

D1_1 ātrie savienotāji ir paredzēti 250 V un 32 A, ar sarkanā vara kontaktiem labai elektrovadītspējai un polikarbonāta (PC) korpusu mehāniskai izturībai. Katrs savienotājs ir mazs (9,1 x 39,3 x 14,5 mm) un saderīgs ar plašu vadu klāstu, nodrošinot drošus savienojumus bez lodēšanas, vīšanas vai izolācijas lentes.

Piemērots

• Vadības paneļiem un elektriskajām vadībām
• Apgaismojuma ķēdēm un gaismekļiem
• Viedās mājas elektroinstalācijai un sensoriem
• Barošanas avotiem, motoriem un ventilatoriem
• Kontaktligzdu, slēdžu un sadales kārbu savienojumiem

Galvenās specifikācijas

• Ražotājs: Sonoff
• Modelis: D1_1
• Nominālais spriegums: 250 V
• Nominālā strāva: 32 A
• Kontaktu materiāls: Sarkanais varš
• Izolācija: PC (polikarbonāts)
• Ciets vads saderība: 0,5–4 mm² (20–12 AWG)
• Elastīgs vads saderība: 0,5–2,5 mm² (20–15 AWG)
• Izmēri: 9,1 x 39,3 x 14,5 mm
• Gabalu skaits komplektā: 34

Kā lietot

Atveriet savienotāja korpusu, ievietojiet sagatavoto vadu attiecīgajā atverē un aizveriet korpusu, līdz tas nofiksējas. Sērijveida savienojumiem pēc vajadzības salāgojiet un saspraudiet ātros savienotājus kopā. Lodēšana vai papildu izolācijas lente nav nepieciešama; pārliecinieties, ka vadi ir noslīpēti līdz pareizam garumam un pilnībā ievietoti, lai nodrošinātu uzticamu kontaktu.

Ieteikumi

Lietojiet norādītā nominālā sprieguma (250 V) un strāvas (32 A) robežās. Izvēlieties savienotājus, kas atbilst vada tipam un šķērsgriezumam: ciets 0,5–4 mm² vai elastīgs 0,5–2,5 mm². Pārbaudiet savienojumus pēc uzstādīšanas un izvairieties no vides, kas pārsniedz savienotāja mehāniskās vai termiskās robežas.
