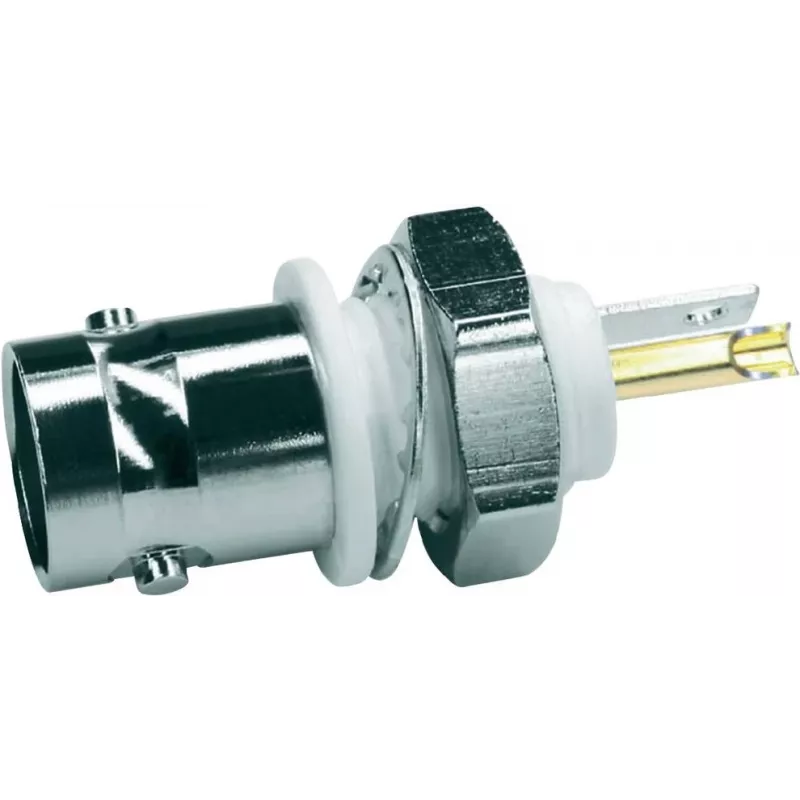

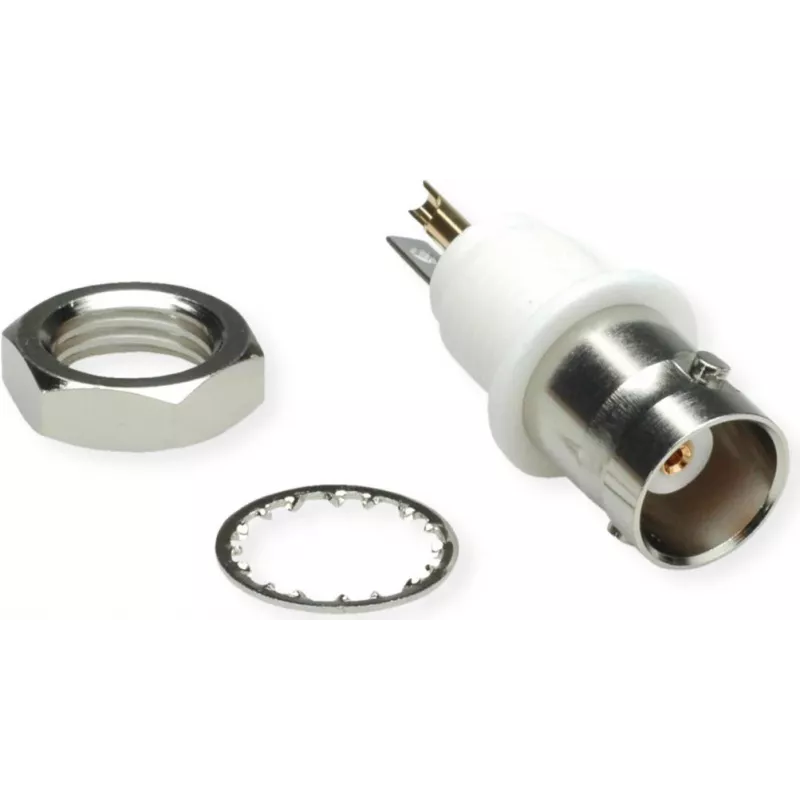

Telegärtner BNC panelis ligzda, izolēta 50 Ohm, balts izolācijas flančs, Z01 - 1 gabals (J01001A0043)

Apraides studijās un RF testu stendos šī Telegärtner BNC panelis ligzda nodrošina uzticamu 50 Ohm savienojuma punktu caur paneļiem un iekārtu korpusiem. Izolētais dizains ar baltu izolācijas flanču novērš zemes cilpas un nodrošina tīru signāla pārraidi jutīgās mērījumu sistēmās.

Galvenās specifikācijas

• Savienotāja tips: BNC ligzda (sieviete)
• Impedance: 50 Ohm
• Montāža: paneļa montāža / panelis ar izolētu flanču
• Flanča krāsa: balta
• Terminācija: lodēšanas centrālais kontakts
• Frekvences diapazons: DC līdz 4 GHz
• VSWR: ≤ 1,2 (DC līdz 2 GHz)
• Dielektriskā izturība: 1,5 kVeff
• Darba spriegums: 500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Temperatūras diapazons: -55 °C līdz +155 °C
• Kontakta pārklājums: zelts (Au)
• Korpusa pārklājums: niķelis (Ni)
• Dielektriskais materiāls: PTFE
• Savienošanas cikli: ≥ 500
• Atbilst RoHS

Kāpēc izvēlēties

Izolētais flančs novērš šasijas zemes kontaktu, samazinot troksni un traucējumus jutīgās RF lietojumprogrammās. Zeltaina centrālā kontakta un PTFE dielektriķa nodrošina zemu zudumu un ilgtermiņa uzticamību, savukārt plašais temperatūras diapazons ir piemērots prasīgām vidēm.

Ideāli lietošanas gadījumi

• Apraides un studijas iekārtu paneļi
• RF testu un mērījumu sistēmas
• Telekomunikāciju infrastruktūra
• Rūpnieciskās vadības sistēmas
• Amatieru radio projekti

Labi zināt

Piegādāts kā viens gabals. Lodēšanas terminācija ļauj droši savienot ar koaksiālo kabeli. Baltais izolācijas flančs ir redzams, lai viegli identificētu izolētos portus. Telegärtner kvalitāte nodrošina konsekventu veiktspēju visos savienošanas ciklos.
