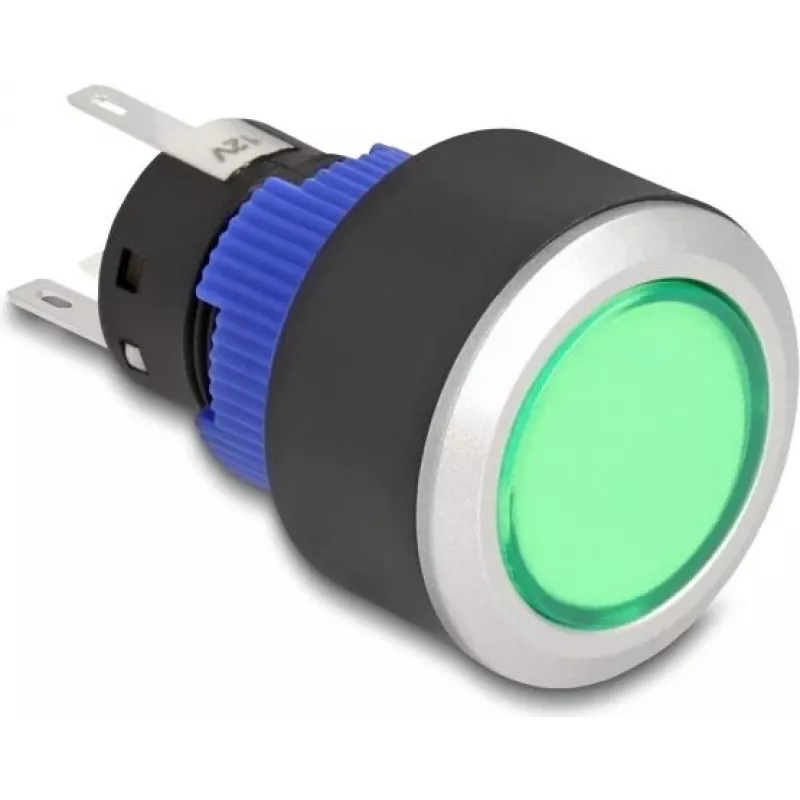

Spiedpoga DELOCK 22048 22 mm, paneļa montāža, 5 lodēšanas spailes

DELOCK spiedpoga 22048 ir 22 mm paneļa montāžas slēdzis, kas paredzēts integrēšanai vadības paneļos un elektroniskajos korpusos. Spiedpogai ir piecas lodēšanas spailes, kas nodrošina stabilus elektriskos savienojumus un ļauj vienkārši veikt vadu montāžu tipiskām pārslēgšanas konfigurācijām. Tās paneļa montāžas dizains nodrošina kompaktu izmēru, vienlaikus piedāvājot taustāmu saskarni lietotāja ievadei un aprīkojuma vadībai.

Priekšrocības

Slēdzim ir kompakts 22 mm diametrs, kas piemērots standarta paneļu izgriezumiem, un piecas lodēšanas spailes, kas atbalsta uzticamus lodētus savienojumus un elastīgas vadu pieslēguma iespējas. Izturīgā paneļa montāžas konstrukcija nodrošina stabilu mehānisku uzstādīšanu, un lodēšanas spailes samazina nejaušu atvienošanos salīdzinājumā ar spraudsavienojumiem. Dizains ir savietojams ar tipiskām vadības un signālu ķēdēm, ko izmanto rūpnieciskajā un patēriņa elektronikā.

Piemērots

• Lietotāja ievades slēdži vadības paneļos
• Manuāla vadība rūpnieciskajās un laboratorijas iekārtās
• Zemsprieguma signālu un vadības ķēžu pārslēgšana
• Integrēšana speciālos korpusos un instrumentu paneļos

Galvenās specifikācijas

• Montāžas veids: paneļa montāža (22 mm izgriezuma diametrs)
• Izpildmehānisma izmērs: 22 mm diametrs
• Spaļu veids: 5 lodēšanas spailes
• Kontaktu izkārtojums: vairāku spaļu konfigurācija izplatītiem pārslēgšanas izkārtojumiem
• Montāžas dziļums: piemērots standarta paneļu biezumiem (pirms uzstādīšanas pārbaudiet paneļa izmērus)
• Darbības metode: impulsa vai aiztures atkarībā no slēdža varianta (pirms lietošanas pārbaudiet mehānisko darbību)

Kā lietot

Sagatavojiet 22 mm diametra izgriezumu panelī un pārliecinieties, ka montāžas virsma ir bez asumiem. Ievietojiet spiedpogu no paneļa priekšpuses un nostipriniet to saskaņā ar slēdža nodrošināto montāžas mehānismu. Pielodējiet vadus pie piecām lodēšanas spailēm, izmantojot piemērotas lodēšanas metodes un atbilstošu vadu izolāciju. Pārbaudiet lodējuma vietas, lai nodrošinātu elektrisko nepārtrauktību un mehānisko izturību. Pēc vadu montāžas pārbaudiet slēdža darbību reālajā vadības ķēdē ar zemu jaudu, lai apstiprinātu pareizu darbību pirms pilna darba sprieguma pieslēgšanas vai integrēšanas strāvas iekārtā.

Ieteikumi

Izmantojiet atbilstošu lodēšanas temperatūru un kušņus, lai izvairītos no spaļu termiskiem bojājumiem. Pielāgojiet slēdža kontaktu tipu un vadu pieslēguma shēmu vadības ķēdes prasībām. Drošības nolūkos pirms lodēšanas un uzstādīšanas atvienojiet strāvas padevi. Ja lietojums ietver lielākas strāvas vai spriegumus nekā tipiskiem signālu līmeņiem, pārliecinieties, ka slēdža kontaktu nominālie rādītāji un izolācija atbilst sistēmas prasībām.
