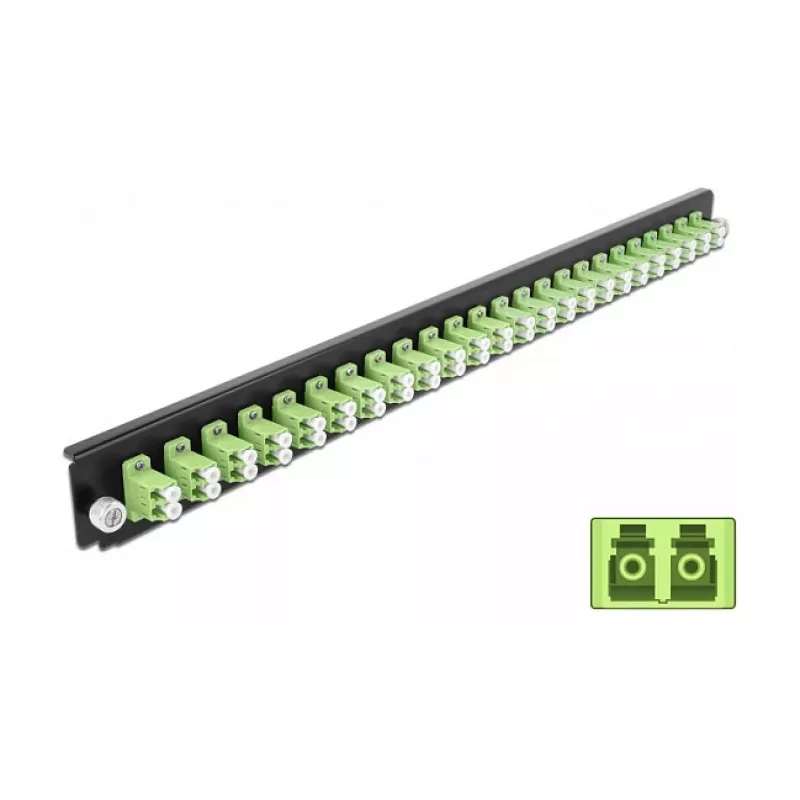

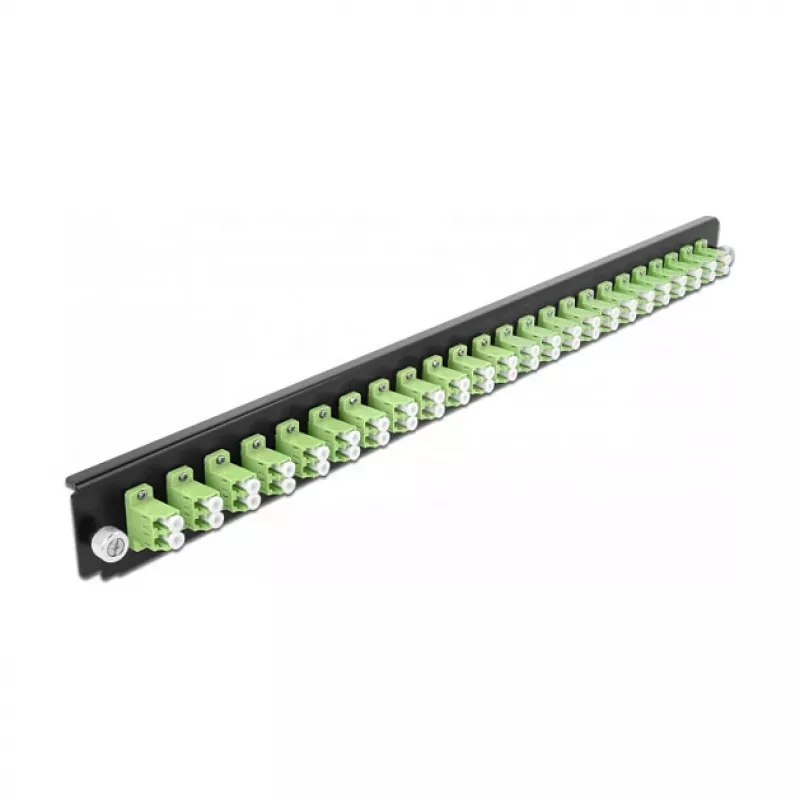

Splice Box priekšējais panelis DeLOCK 19 collu 43362 24 portu LC Duplex laima zaļš

DeLOCK 19" Splice Box priekšējais panelis nodrošina 24 LC Duplex portus kompaktā 1U formas faktorā organizētai optisko šķiedru pārvaldībai 19" plauktos. Paredzēts ievietošanai saderīgā DeLOCK savienošanas kastē, panelis piedāvā vienkāršu veidu, kā terminēt un maršrutēt līdz pat 24 duplekso optisko šķiedru savienojumu. Tā laima zaļā apdare palīdz vizuāli izšķirt optisko šķiedru līnijas un atvieglo ātru identifikāciju blīvās kabeļu vidēs.

Priekšrocības

Šis priekšējais panelis apvieno vairākus LC Duplex terminālus vienā, plauktā montējamā vienībā, ietaupot vietu un vienkāršojot kabeļu maršrutēšanu. 1U augstums un standartizētie 19" montāžas izmēri padara to saderīgu ar tipiskiem serveru skapjiem un paneļu korpusiem. Spilgti zaļā krāsa nodrošina skaidru vizuālu paneļa identifikāciju starp citiem plaukta komponentiem, savukārt stingrā konstrukcija atbalsta drošu savienotāju izvietojumu un samazina slodzi uz optisko šķiedru džemperiem.

Piemērots

• Optisko šķiedru savienošanai un priekšējai terminēšanai 19" plauktu sistēmās
• Datu centriem un telekomunikāciju sadales telpām, kur nepieciešams augsts portu blīvums
• Laboratorijām un testēšanas iekārtām, kur nepieciešama skaidra optisko šķiedru paneļu vizuāla identifikācija
• Tīkla jauninājumiem, kas apvieno vairākus LC Duplex savienojumus vienā panelī

Galvenās specifikācijas

• Porta tips: 24 × LC Duplex savienotāji
• Formas faktors: 1U plauktā montējams priekšējais panelis 19" savienošanas kastei
• Izmēri (aptuveni): 44 mm augstums × 482.6 mm platums × 44 mm dziļums
• Krāsa: laima zaļa (zaļa apdare vizuālai identifikācijai)

Lietošana

Uzstādiet paneli saderīgā 19" savienošanas kastē vai plaukta korpusā, izmantojot standarta 19" montāžas skrūves un vadotnes. Novirziet sagatavotos optisko šķiedru pigteiļus vai savienojuma kabeļus uz paneļa aizmugurējo pusi un terminējiet tos LC Duplex adapteros priekšpusē. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, un ievērojiet atbilstošu optisko šķiedru līniju liekuma rādiusu. Izmantojiet kabeļu saites vai kabeļu pārvaldības piederumus, lai nostiprinātu džemperu vadus un novērstu slodzi uz savienotājiem.

Ieteikumi

Uzticamai darbībai pirms ievietošanas notīriet LC savienotāju gala virsmas ar piemērotiem optisko šķiedru tīrīšanas instrumentiem un ievērojiet ieteicamās optisko šķiedru liekuma rādiusa specifikācijas. Izmantojiet krāsu kodēšanu vai marķējumu gan uz savienojuma kabeļiem, gan paneļa, lai uzturētu skaidru saišu identifikāciju un vienkāršotu turpmāko apkopi.
