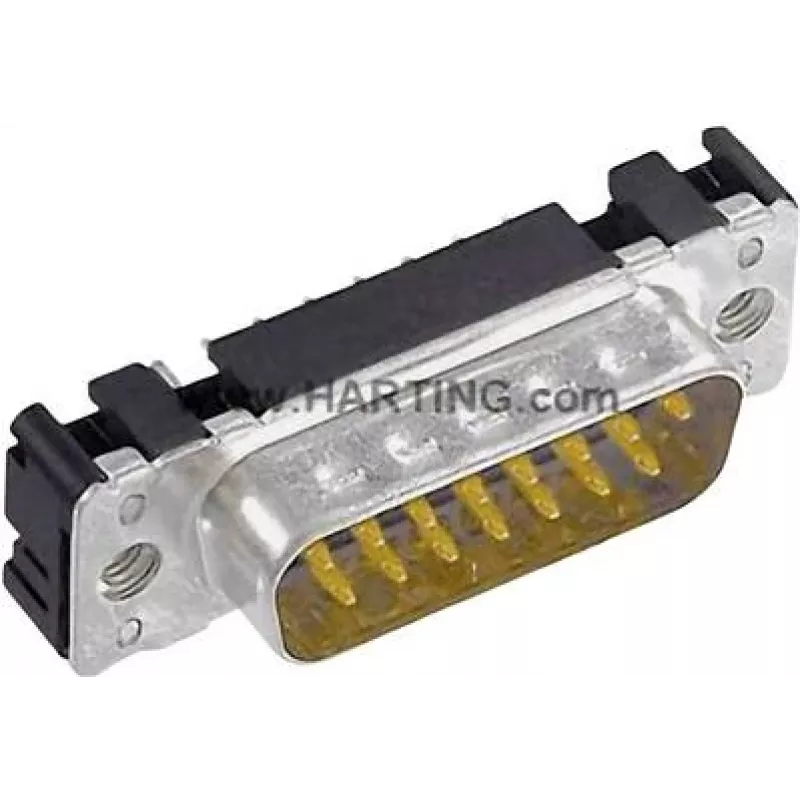

Stieples savienotājs D-Sub 2 Harting 09 65 261 6712

Harting 09 65 261 6712 ir D-Sub 2 vīrišķais stieples savienotājs ar 15 kontaktiem, paredzēts viļņu lodēšanas terminālam. Tas apvieno termoplastisku, stikla šķiedras pildītu korpusu un pārklātas tērauda detaļas ar vara sakausējuma kontaktiem, lai nodrošinātu kompaktu, izturīgu saskarni signālu un mazjaudas savienojumiem. Savienotājs ir paredzēts nepārtrauktai strāvai līdz 6,5 A un ir RoHS atbilstošs.

Priekšrocības

Šis D-Sub 2 savienotājs piedāvā standartizētu 15 kontaktu izkārtojumu mazā formā, pret koroziju izturīgas pārklātas tērauda detaļas un vara sakausējuma kontaktus drošam elektriskajam kontaktam, kā arī stikla šķiedras pildītu termoplastisku (PBTP/PBT) korpusu mehāniskai izturībai un termiskai stabilitātei viļņu lodēšanas laikā. 6,5 A strāvas nomināls padara to piemērotu jauktam signālu izmantojumam, kur nepieciešamas mērenas strāvas.

Piemērots

• Plates-kabeļa signāla savienojumiem elektroniskajās iekārtās
• Rūpnieciskajiem vadības paneļiem un instrumentācijai
• Viļņu lodētiem mezgliem, kur nepieciešams D-Sub 15 vīrišķais termināls

Galvenās specifikācijas

• Ražotājs: Harting
• MPN: 09 65 261 6712
• EAN: 2050001836847
• Savienotāja veids: D-Sub 2, vīrišķais
• Kontakti: 15
• Nominālā strāva: 6,5 A
• Korpusa materiāls: termoplastiskie sveķi, stikla šķiedras pildīti (PBTP/PBT)
• Kontaktu materiāls: vara sakausējums
• Citi materiāli: pārklāts tērauds
• Termināls: viļņu lodēšana
• Svars: apm. 6,96 g
• RoHS: atbilstošs

Kā lietot

Sagatavojiet iespiedplati viļņu lodēšanai saskaņā ar plates ražotāja norādījumiem un izlīdziniet D-Sub 2 vīrišķo savienotāju uz plates pēdas. Pārliecinieties par pareizu orientāciju un nostipriniet savienotāju lodēšanai. Veiciet viļņu lodēšanu, izmantojot procesa parametrus, kas ir saderīgi ar stikla šķiedras pildītiem PBT korpusiem un pārklāta tērauda un vara sakausējuma kontaktu lodējamību. Pēc lodēšanas pārbaudiet savienojumus, vai nav pilnīga samitrināšanās un mehāniskā stabilitāte.

Ieteikumi

Izmantojiet piemērotus lodēšanas profilus un maskēšanu, ja nepieciešams, lai aizsargātu termoplastisko korpusu no pārmērīga karstuma. Pārbaudiet, vai 6,5 A nomināls atbilst lietojuma strāvas prasībām, un nodrošiniet pareizu stieples savienojumu mehānisko atslogošanu.
