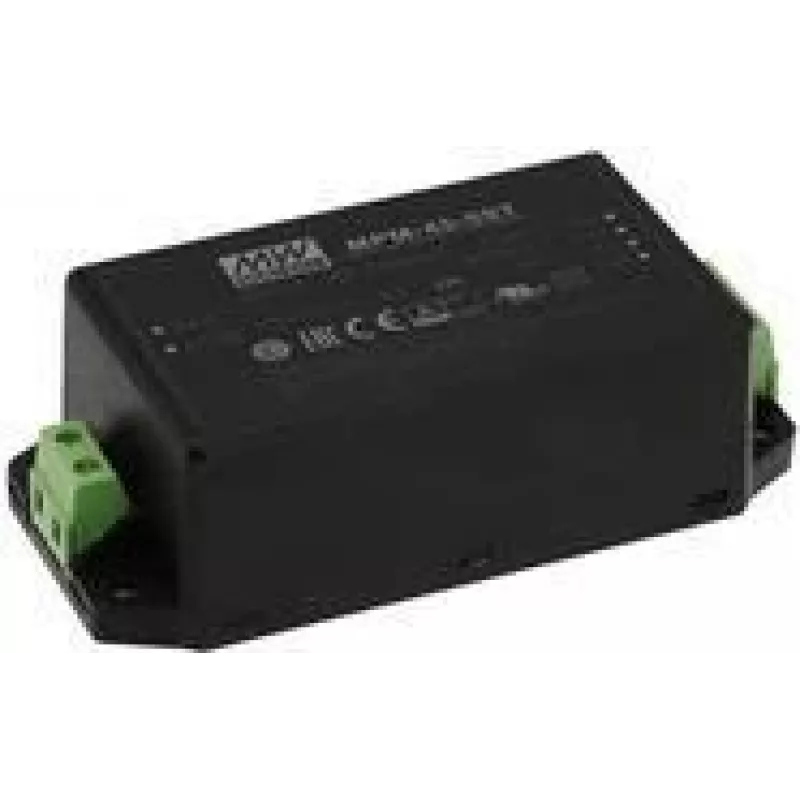

Strāvas adapteris MEAN WELL MPM-45-12ST, iekštelpu, 45 W, ieeja 80–264 V, melns, izeja 12 V

MEAN WELL MPM-45-12ST ir kompakts iekštelpu maiņstrāvas/līdzstrāvas PCB montāžas medicīnas klases strāvas adapteris, kas nodrošina 45 W izejas jaudu pie 12 V līdzstrāvas. Ierīce pieņem universālu ieejas spriegumu no 80 līdz 264 V maiņstrāvas un ir paredzēta lietojumiem, kur nepieciešams maza izmēra, augsta blīvuma strāvas avots ar medicīnas drošības standartiem, tostarp atbilstību IEC EN 60601-1 un ANSI/AAMI ES60601-1 (3. versija), 2 x MOPP aizsardzību un īpaši zemu noplūdes strāvu. Adapteris piedāvā augstu efektivitāti līdz 92,5%, ļoti zemu tukšgaitas patēriņu (<0,1 W), 4 kV maiņstrāvas izolāciju un uzticamu EMC veiktspēju.

Priekšrocības

MPM-45-12ST apvieno kompaktus izmērus un augstu jaudas blīvumu (nominālais PCB montāžas izmērs 87 x 52 x 29,5 mm), lai ietaupītu vietu iekārtu konstrukcijās. Tas sasniedz augstu pārveidošanas efektivitāti (līdz 92,5%) un uztur gaidstāves enerģijas patēriņu zem 0,1 W. Izgatavots atbilstoši medicīnas klases standartiem ar dubultu izolāciju (II klase, bez FG), 4 kV maiņstrāvas izolāciju un 2 x MOPP, tas nodrošina uzticamu drošību un zemu noplūdi medicīnas un jutīgām elektroniskām ierīcēm. Papildu funkcijas ietver plašu ieejas diapazonu (80–264 V maiņstrāvas), labu siltuma izkliedi un paaugstinātu vibrācijas izturību.

Piemērots

• 12 V līdzstrāvas medicīnas un laboratorijas iekārtu barošanai, kur nepieciešama medicīnas klases drošība
• LED draiveru, CCTV moduļu un tīkla ierīču, piemēram, maršrutētāju, barošanai
• Iegultām un uz PCB montētām sistēmām, kur nepieciešams kompakts izmērs un zemi gaidstāves zudumi

Galvenās specifikācijas

• Izejas jauda: 45 W
• Izejas spriegums: 12 V līdzstrāvas
• Ieejas spriegums: 80–264 V maiņstrāvas
• Efektivitāte: līdz 92,5%
• Tukšgaitas enerģijas patēriņš: <0,1 W
• Izolācijas spriegums: 4 kV maiņstrāvas
• Aizsardzība: II klases dubultā izolācija (bez FG), 2 x MOPP
• Tipisks izmērs (PCB montāžas tips): 87 x 52 x 29,5 mm
• MPN/EAN: MPM-45-12ST / 4021087069519

Kā lietot

Integrējiet MPM-45-12ST mērķa PCB vai montāžas izkārtojumā, ievērojot ražotāja mehāniskos un nospieduma ieteikumus. Pievienojiet maiņstrāvas ieeju atbilstošam tīkla savienotājam, kas novērtēts norādītajam ieejas diapazonam (80–264 V maiņstrāvas), un novadiet 12 V līdzstrāvas izeju uz slodzi, izmantojot piemērotu vadu un polaritāti. Nodrošiniet pietiekamu ventilāciju un siltuma pārvaldību ap moduli un ievērojiet izolācijas un attāluma attālumus, kas nepieciešami medicīnas klases instalācijām. Ievērojiet vietējos elektroinstalācijas noteikumus un ierīces drošības instrukcijas, uzstādot iekārtā.

Ieteikumi

Izmantojiet adapteri iekštelpās, sausās vidēs un izvairieties no pārmērīgas vibrācijas, kas pārsniedz norādīto 2–5G novērtējumu. Medicīnas instalācijām pārbaudiet atbilstību sistēmas līmeņa drošības prasībām un uzturiet pareizu zemējumu un atdalīšanu, kā noteikts IEC/ANSI standartos.
