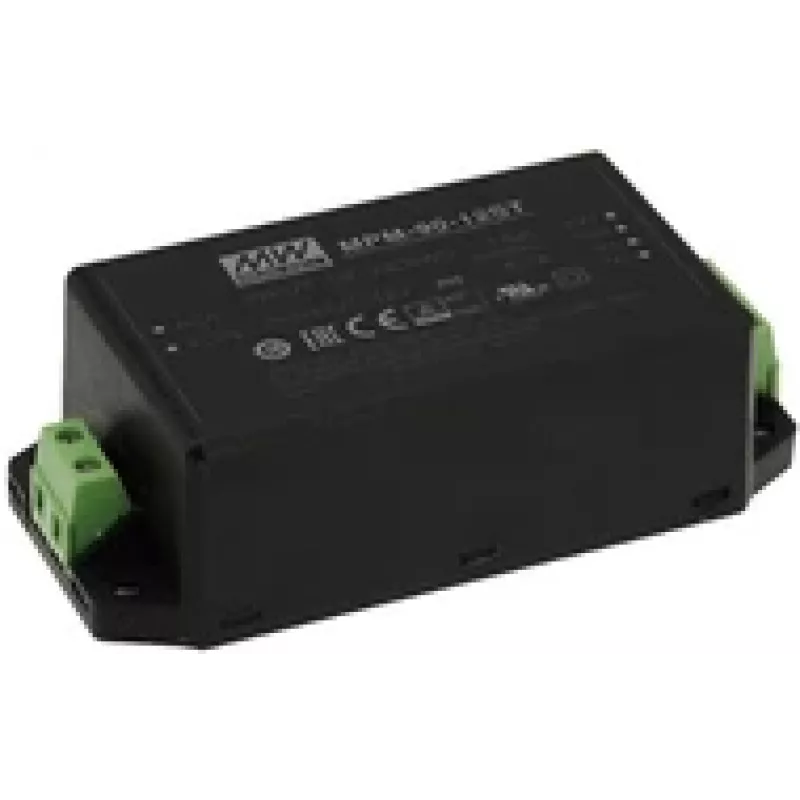

Strāvas adapteris MEAN WELL MPM-90-12ST 90 W iekštelpām 12 V melns, ieeja 80–264 V, 2xMOPP, EN/UL 60601

MEAN WELL MPM-90-12ST ir kompakts 90 W maiņstrāvas/līdzstrāvas uz PCB montējams medicīniska līmeņa barošanas bloks, kas nodrošina 12 V līdzstrāvas izeju. Modulis pieņem plašu ieejas diapazonu no 80–264 V maiņstrāvas, nodrošina augstu efektivitāti (līdz 93%), un ir izstrādāts ar dubultu izolāciju un 2 x MOPP aizsardzību saskaņā ar IEC/EN 60601 un ANSI/AAMI ES60601 prasībām. Ierīce piedāvā zemu enerģijas patēriņu bez slodzes (<0,1 W), 4 kV maiņstrāvas izolāciju, no modeļa atkarīgu pretvibrācijas izturību (II2~5G) un augstu EMC veiktspēju, padarot to piemērotu iekārtām, kurām nepieciešama sertificēta izolācija un zema noplūdes strāva.

Priekšrocības

Strāvas adapteris apvieno mazu izmēru ar lielu jaudas blīvumu, nodrošinot uzticamu 12 V izeju līdz 90 W, aizņemot minimālu vietu. Medicīniskās drošības funkcijas ietver 2 x MOPP, īpaši zemu noplūdes strāvu un atbilstību EN/UL 60601 standartiem. Papildu ieguvumi ir plaša ieejas sprieguma savietojamība (80–264 V maiņstrāva), augsta efektivitāte (līdz 93%), kas samazina siltuma izkliedi, un iebūvēti aizsardzības pasākumi, piemēram, pastiprināta izolācija un 4 kV maiņstrāvas izolācija.

Piemērots

• Medicīniskām ierīcēm un iekārtām, kam nepieciešama 2 x MOPP izolācija
• Profesionālai un laboratorijas elektronikai, kam nepieciešams sertificēts 12 V barošanas avots
• Rūpnieciskām vadības sistēmām ar plašām maiņstrāvas ieejas prasībām

Galvenās specifikācijas

• Izeja: 12 V līdzstrāva, līdz 90 W
• Ieejas spriegums: 80–264 V maiņstrāva
• Efektivitāte: līdz 93%
• Enerģijas patēriņš bez slodzes: < 0,1 W
• Izolācija/izolācija: dubulta izolācija, 4 kV maiņstrāvas izolācija, 2 x MOPP
• Formas faktors: uz PCB montējams modulis, kompakti izmēri
• Standarti: IEC/EN 60601, ANSI/AAMI ES60601 atbilstīgs
• Atbilstība: RoHS

Kā lietot

Uzstādiet MPM-90-12ST uz mātes plates, ievērojot ražotāja ieteikto montāžas vietu un lodēšanas vadlīnijas. Pievienojiet maiņstrāvas ieeju norādītajā 80–264 V maiņstrāvas diapazonā un novadiet 12 V līdzstrāvas izeju uz mērķa shēmu, ievērojot polaritāti un visas filtrēšanas vai atsaistes prasības, ko nosaka galalietotāja ierīce. Nodrošiniet pietiekamu ventilāciju vai siltuma izkliedi atbilstoši sistēmas termiskajam projektam, lai saglabātu nominālo veiktspēju un ilgmūžību.

Ieteikumi

Uzstādiet moduli iekārtās, kurām nepieciešama medicīniska līmeņa izolācija, un ievērojiet piemērojamo medicīnisko ierīču EMC un drošības integrācijas praksi. Pārbaudiet virsmas attālumus un gaisa spraugas galīgajā montāžā, izmantojiet pareizu zemējumu, kur to pieprasa vietējie standarti, un pārbaudiet noplūdes strāvu, lai apstiprinātu atbilstību piemērojamajām EN/UL 60601 robežvērtībām.
