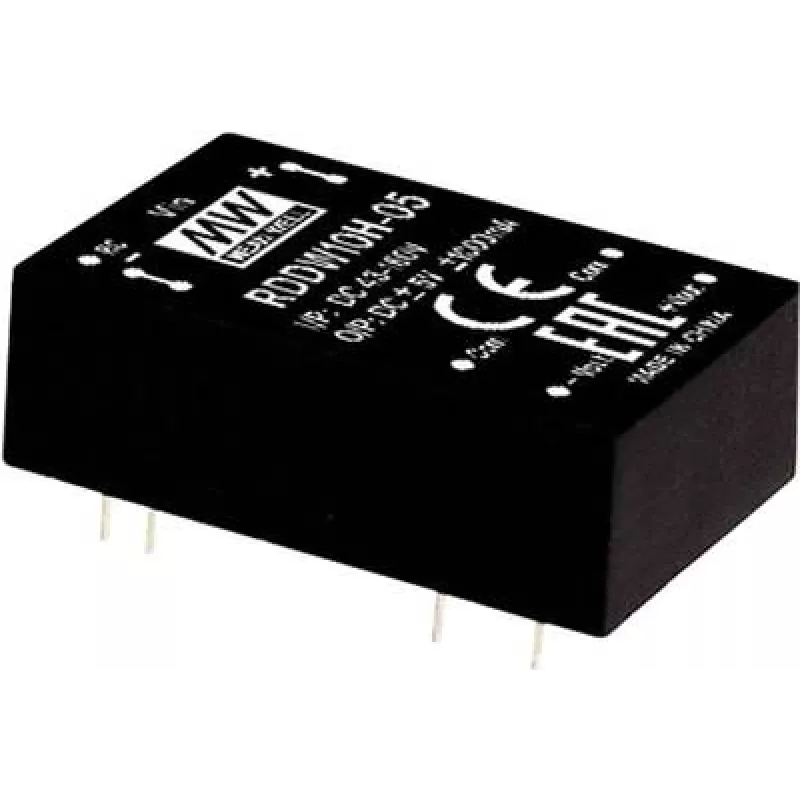

strāvas adapteris MEAN WELL RSDW10H-05 — 10 W, Ieeja 43–160 V, Izeja 5 V, RoHS

MEAN WELL RSDW10H-05 ir kompakts līdzstrāvas-pārveidotājs dzelzceļa vajadzībām ar vienu izeju, kas pārveido plašu ieejas diapazonu no 43–160 V līdzstrāvas par stabilizētu 5 V līdzstrāvas izeju līdz 2 A. Modulis nodrošina 1,5 kV līdzstrāvas izolāciju starp ieeju un izeju, ir pieejams DIP caurumu montāžas korpusā un ietver tālvadības IESLĒGT/IZSLĒGT funkciju. Tas atbilst RoHS prasībām un ir paredzēts iegultajām sistēmām un rūpnieciskajai elektronikai, kur nepieciešama stabila zemsprieguma barošana.

Priekšrocības

RSDW10H-05 piedāvā plašu ieejas sprieguma diapazonu, kas piemērots dzelzceļa un rūpniecisko akumulatoru sistēmām, kompaktu DIP caurumu montāžas korpusu ērtai integrācijai uz iespiedshēmas plates, un 1,5 kV līdzstrāvas izolāciju uzlabotai drošībai starp ieeju un izeju. Iebūvētā tālvadības IESLĒGT/IZSLĒGT funkcija ļauj veikt sistēmas līmeņa jaudas pārvaldību, un stabilizētā 5 V izeja nodrošina līdz 2 A mazjaudas ierīcēm.

Piemērots

• Iegultajām vadības platēm un vienplates datoriem, kam nepieciešama 5 V barošana
• Rūpnieciskajai elektronikai un automatizācijas moduļiem, kas tiek baroti no 43–160 V avotiem
• Dzelzceļa transportlīdzekļu aprīkojumam un sistēmām
• Mazjaudas sensoriem, sakaru moduļiem un perifērijas ierīcēm

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis / MPN: RSDW10H-05
• Ieejas spriegums: 43–160 V līdzstrāva
• Izejas spriegums: 5 V līdzstrāva
• Izejas strāva / jauda: līdz 2 A / 10 W
• Izolācija: 1,5 kV līdzstrāva starp ieeju un izeju
• Korpuss: DIP caurumu montāža
• Vadība: tālvadības IESLĒGT/IZSLĒGT
• Svars: 16 g
• Atbilstība: RoHS
• Iepakojums: bez taras (600 gab.)

Lietošana

Uzmontējiet DIP caurumu montāžas pārveidotāju uz iespiedshēmas plates, ievērojot ražotāja ieteikto spraudņu izvietojumu un pareizu ieejas polaritāti. Pievienojiet 43–160 V līdzstrāvas barošanu ieejas spraudņiem un no izejas spraudņiem iegūstiet stabilizētu 5 V līdzstrāvu. Izmantojiet tālvadības IESLĒGT/IZSLĒGT spraudni saskaņā ar datu lapu, lai iespējotu vai atspējotu izeju sistēmas jaudas pārvaldības ietvaros. Nodrošiniet atbilstošu ieejas un izejas atsaisti un ievērojiet termiskos ieteikumus; nodrošiniet pietiekamu caurlaidības attālumu un gaisa spraugu iespiedshēmas plates dizainā noteiktajai 1,5 kV līdzstrāvas izolācijai.

Ieteikumi

Drošai darbībai izmantojiet moduli noteiktajos ieejas un izejas diapazonos, ievērojiet MEAN WELL datu lapu par spraudņu savienojumiem un izkārtojuma vadlīnijām, un nodrošiniet, ka pārveidotājs ir uzstādīts vidē, kas atbilst produkta temperatūras un ventilācijas prasībām. Ja nepieciešams, pievienojiet ārējo filtrēšanu vai pārsprieguma aizsardzību ieejā, lai aizsargātu pret pārejošiem traucējumiem, kas bieži sastopami dzelzceļa un rūpnieciskajās energosistēmās.
