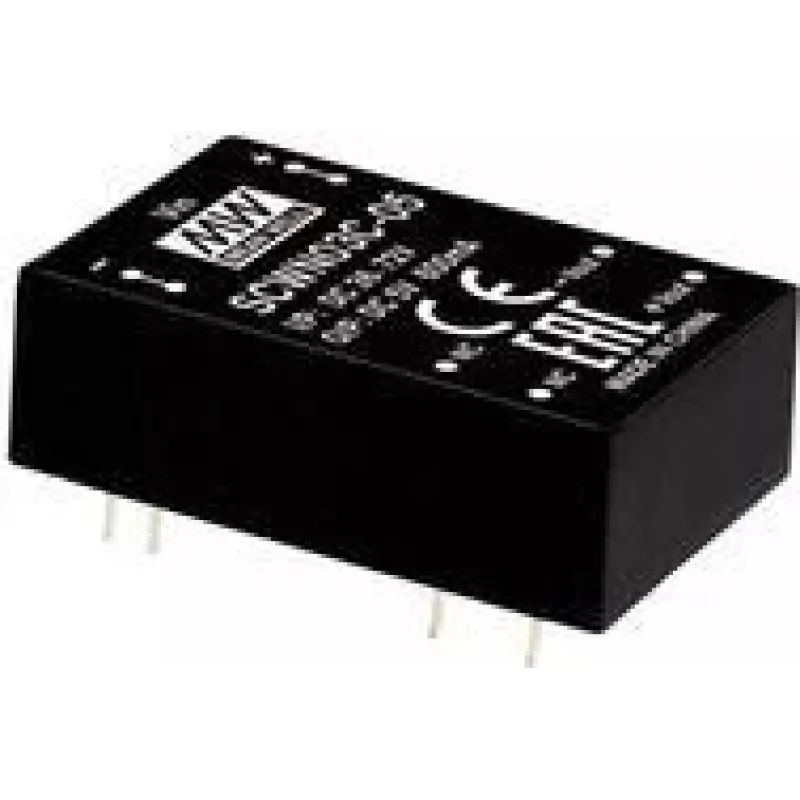

Strāvas adapteris MEAN WELL SCWN03E-03 3 W 0,6 A RoHS

MEAN WELL SCWN03E-03 ir kompakts līdzstrāvas-līdzstrāvas regulējams viena izejas pārveidotājs, kas pieņem 4,5–9 V līdzstrāvas ieeju un nodrošina stabilu 3,3 V līdzstrāvas izeju līdz pat 0,6 A. Modulim ir 3000 V līdzstrāvas izolācija starp ieeju un izeju, un tas tiek piegādāts DIP caururbuma montāžas korpusā. Tas atbilst RoHS prasībām un ir paredzēts lietošanai vietās, kur nepieciešams mazs, izolēts 3,3 V barošanas avots.

Priekšrocības

Šis strāvas adapteris piedāvā regulējamu izejas spriegumu ar mazu nospiedumu un caururbuma DIP korpusu vienkāršai montāžai uz iespiedplates. 3000 V līdzstrāvas izolācija starp ieeju un izeju palielina drošību un samazina traucējumu riskus jauktu signālu sistēmās. RoHS atbilstība nodrošina, ka ierīce atbilst vides materiālu ierobežojumiem.

Piemērots

• Iegultajām sistēmām un mikrokontrolleru platēm, kurām nepieciešamas izolētas 3,3 V barošanas līnijas
• Rūpnieciskiem vadības moduļiem ar ierobežotu iespiedplates vietu
• Signālu kondicionēšanai un sensoru saskarnēm, kur nepieciešama galvaniskā izolācija
• Prototipēšanai un modernizācijas lietojumiem, izmantojot caururbuma komponentus

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis (MPN): SCWN03E-03
• Ieejas spriegums: 4,5–9 V līdzstrāva
• Izejas spriegums: 3,3 V līdzstrāva
• Izejas strāva: 0,6 A
• Izejas jauda: 3 W
• Izolācija: 3000 V līdzstrāva starp ieeju un izeju
• Korpuss: DIP caururbuma montāža
• Atbilstība: RoHS
• EAN: 4021087041782

Lietošana

Uzstādiet SCWN03E-03 saderīgā iespiedplatē, izmantojot caururbuma DIP kontaktus, un pirms barošanas pieslēgšanas pārliecinieties par pareizu ieejas polaritāti. Nodrošiniet ieejas barošanu norādītajā 4,5–9 V līdzstrāvas diapazonā. Pārbaudiet termiskos apstākļus un ievērojiet pietiekamu attālumu no karstumjutīgām sastāvdaļām. Pievienojiet 3,3 V izeju mērķa ķēdei, ievērojot maksimālo strāvas stiprumu 0,6 A.

Ieteikumi

Lai nodrošinātu uzticamu darbību, nepārsniedziet 0,6 A izejas strāvu un darbojieties norādītajā ieejas sprieguma diapazonā; nodrošiniet dzesēšanu un ievērojiet iespiedplates izkārtojuma vadlīnijas izolācijai un ložņu attālumiem, izvietojot blakus esošus vadus vai augstsprieguma ķēdes.
