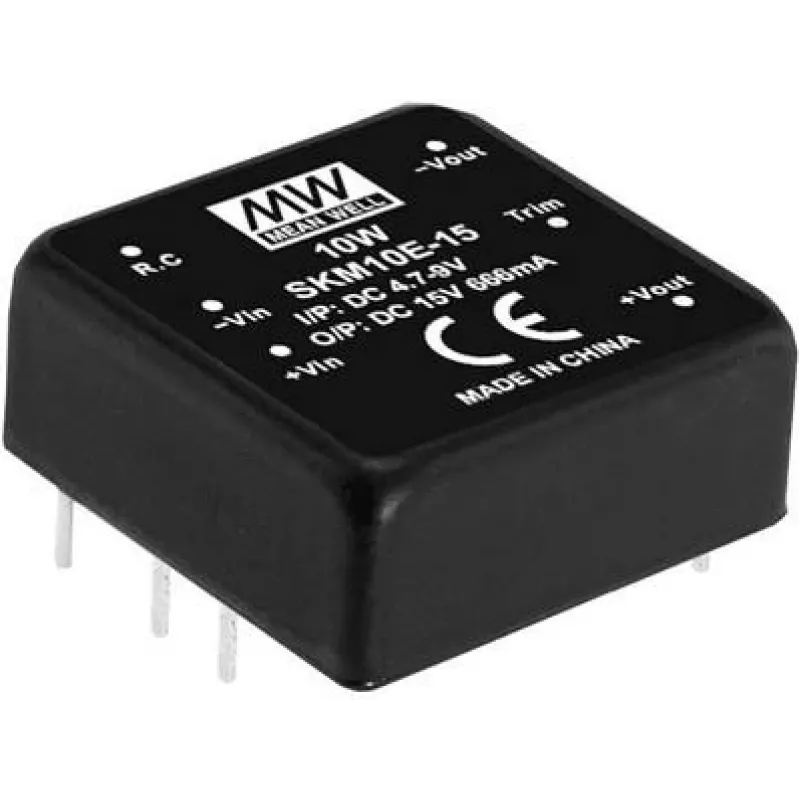

Strāvas adapteris MEAN WELL SKM10B-03 10 W Ieeja 18-36 V

MEAN WELL SKM10B-03 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts montāžai uz iespiedshēmas plates ar DIP caurejošo montāžas korpusu, kura izmēri ir aptuveni 1" x 1". Tas pieņem ieejas sprieguma diapazonu 18–36 V līdzstrāva un nodrošina vienu regulētu izeju 3,3 V līdzstrāva ar strāvu līdz 2,5 A, nodrošinot kopējo izejas jaudu 10 W. Modulis ir viegls (aptuveni 18 g) un atbilst RoHS prasībām, paredzēts integrācijai elektroniskos mezglos, kuriem nepieciešams mazs, stabils 3,3 V barošanas avots.

Priekšrocības

SKM10B-03 piedāvā mazu nospiedumu un DIP caurejošo montāžas formas faktoru, kas atvieglo uzstādīšanu uz plates un nodrošina mehānisku stabilitāti. Tā plašais ieejas diapazons (18–36 V līdzstrāva) ļauj to izmantot ar dažādām bateriju un starpsprieguma sistēmām. Regulētā 3,3 V izeja ar 2,5 A nodrošina pietiekamu strāvu daudziem mikrokontrolleru, digitālās loģikas un mazjaudas sakaru moduļiem, vienlaikus saglabājot kopējo jaudas izkliedi 10 W. Atbilstība RoHS nodrošina saderību ar vides aizsardzības noteikumiem.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Iegultās sistēmas un mikrokontrolleru barošana
• Industriālās vadības elektronika un signālu kondicionēšanas moduļi
• Sakaru iekārtas un mazjaudas tīkla ierīces
• Ar baterijām darbināmas sistēmas ar starpsprieguma kopnēm
• Iespiedshēmas plates prototipi un mazsēriju ražošanas shēmas

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis / MPN: SKM10B-03
• Ieejas spriegums: 18–36 V līdzstrāva
• Izejas spriegums: 3,3 V līdzstrāva
• Izejas strāva: līdz 2,5 A
• Izejas jauda: 10 W
• Korpuss: DIP caurejošā montāža, montāža uz PCB
• Izmērs: ~1" x 1" (īpaši kompakts)
• Svars: ~18 g
• Atbilstība: RoHS
• EAN: 4021087041577

Kā lietot

Uzstādiet SKM10B-03 uz iespiedshēmas plates, izmantojot DIP caurejošos kontaktus, ievērojot ieejas un izejas kontaktu pareizu orientāciju, kā norādīts ražotāja kontaktu izvietojumā. Nodrošiniet pareizus ieejas savienojumus norādītajā 18–36 V līdzstrāva diapazonā un ievērojiet polaritāti. Nodrošiniet pietiekamu vara laukumu vai termiskās pārejas, ja to prasa jūsu PCB izkārtojums, lai palīdzētu siltuma izkliedē. Pārbaudiet izejas spriegumu zem slodzes un pārliecinieties, ka pievienotā lejupējā shēma nepatērē vairāk par 2,5 A nepārtraukti no 3,3 V izejas.

Ieteikumi

Izmantojiet atsaistes kondensatorus tuvu moduļa izejai, lai uzlabotu pārejas reakciju, iekļaujiet ieejas filtrēšanu, ja barošanas avots ir trokšņains, un ievērojiet 10 W jaudas ierobežojumu, lai izvairītos no termiskās izslēgšanas. Ievērojiet MEAN WELL datu lapu, lai iegūtu detalizētu kontaktu izvietojumu, jaudas samazināšanas līknes un ieteicamo PCB izkārtojumu uzticamai ilgtermiņa darbībai.
