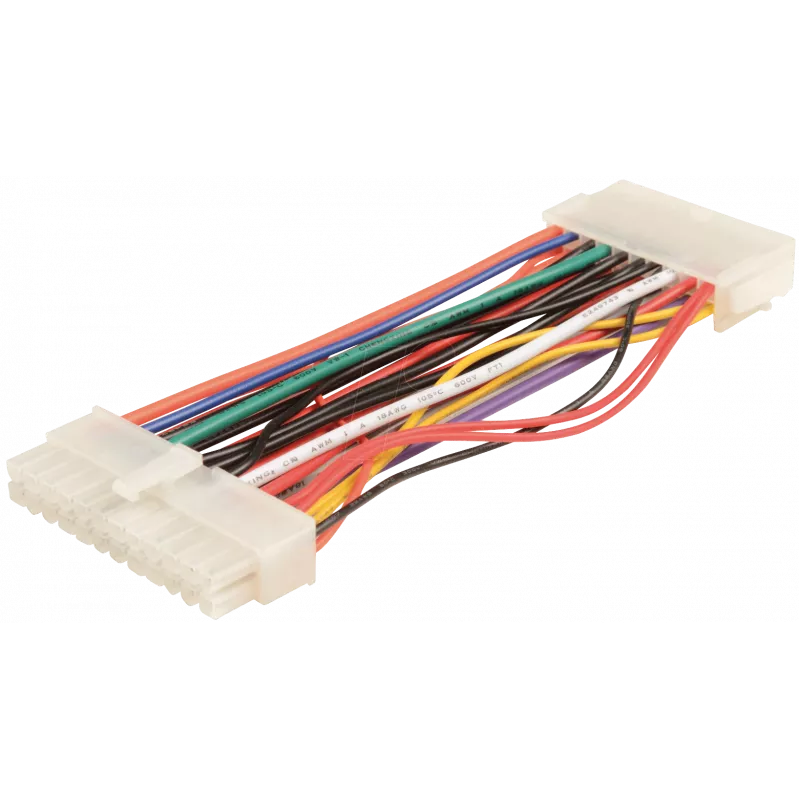

Strāvas adapteris ShiverPeaks 24-pin uz 20-pin ATX adapteris (S-Conn Handels GmbH AK ATX 24S20B)

ShiverPeaks strāvas adapteris 24-pin uz 20-pin ATX adapteris pārveido standarta 24 pin ATX barošanas bloka savienotāju uz 20 pin mātesplates ieeju. Tas ir izstrādāts, lai uzturētu pareizu kontaktu izvietojumu un nodrošinātu pamata barošanas līnijas, kas nepieciešamas vecākām 20 pin mātesplatēm. Adapteris ir pasīvs, plug-and-play risinājums, kas nodrošina savietojamību starp mūsdienu barošanas blokiem un vecākām sistēmām, nepārveidojot kabeļus vai savienotājus.

Priekšrocības

Šis adapteris saglabā standarta ATX kontaktu izvietojumu būtiskiem sprieguma vadiem, ļaujot droši savienot 24 pin barošanas bloku ar 20 pin mātesplati. Tā kā tas ir pasīvs un kompakts, uzstādīšanai nav nepieciešami instrumenti vai elektriskas modifikācijas. Adapteris atvieglo esošo barošanas bloku atkārtotu izmantošanu testēšanai, pārveidei vai vecāku iekārtu pagaidu darbināšanai, vienlaikus samazinot nepareiza savienojuma risku.

Piemērots

• Vecāku galddatoru sistēmu pārveidei, kurām nepieciešams 20 pin ATX savienotājs
• Barošanas bloku testēšanai vai darbības pārbaudei ar 20 pin mātesplatēm
• Pagaidu savienojumiem, mainot barošanas bloku vai pārvietojot komponentus

Galvenās specifikācijas

• Savienotāja tips: 24 pin vīrišķais uz 20 pin sievišķais ATX adapteris
• Saderība: standarta ATX barošanas bloki un 20 pin mātesplates
• Funkcija: pasīva kontaktu kartēšana primārajām barošanas līnijām (3.3V, 5V, 12V, zeme)
• Formas faktors: kompakts iekšējais adapteris, nav nepieciešama montāža
• Uzstādīšana: plug-and-play, nav nepieciešama lodēšana vai vadu savienošana

Kā lietot

Izlīdziniet adapteri tā, lai 24 pin puse pieguļ barošanas bloka kabelim vai PSU galvenei, un stingri uzspiediet 20 pin pusi uz mātesplates savienotāja. Pārliecinieties, ka fiksators nofiksējas, lai nodrošinātu savienojumu, un pārbaudiet, vai barošanas bloks pirms pievienošanas ir izslēgts. Pēc adaptera uzstādīšanas ieslēdziet sistēmu un pārbaudiet, vai tā darbojas stabili; ja mātesplate neieslēdzas, izslēdziet un atkārtoti pārbaudiet savienotāju izlīdzinājumu un novietojumu.

Ieteikumi

Izmantojiet šo adapteri tikai sistēmām, kurām nepieciešams sākotnējais 20 pin ATX barošanas izvietojums, un pagaidu vai testa savienojumiem. Neizmantojiet to, lai apietu nepieciešamos papildu barošanas savienotājus (piemēram, speciālus CPU vai GPU barošanas savienotājus), kas var būt nepieciešami mātesplatei vai komponentiem. Pirms lietošanas pārbaudiet, vai savienotājiem nav bojājumu, un izvairieties no neatbilstošu spraudņu piespiedu ievietošanas.
