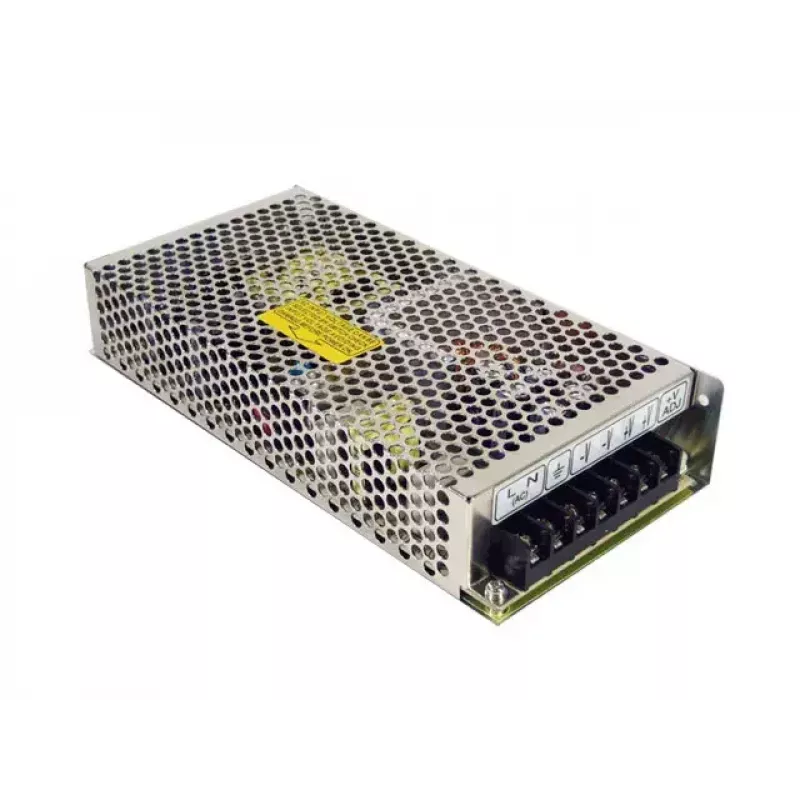

Strāvas padeves bloks Synergy21 MEAN WELL RS-150 130 W, AC 115–230 V, metāla korpuss

Synergy21 MEAN WELL RS-150 ir maiņstrāvas-līdzstrāvas strāvas padeves bloks, kas nodrošina līdz 130 W izejas jaudu kompaktā metāla korpusā (98 × 199 × 38 mm). Tas pieņem plašu maiņstrāvas ieejas diapazonu no 115 līdz 230 V ar frekvenci 47–63 Hz un nodrošina stabilu, zemu trokšņu līdzstrāvas jaudu rūpnieciskām un iegultajām lietojumprogrammām. Ierīce ir paredzēta nepārtrauktai darbībai ar ātru 20 ms pieauguma laiku, 2% sprieguma pielaidi un aptuveni 244000 stundu MTBF, padarot to piemērotu situācijās, kur nepieciešama uzticama ilgtermiņa veiktspēja.

Priekšrocības

Metāla korpuss nodrošina efektīvu siltuma izkliedi un mehānisko izturību, savukārt dzesēšana tiek panākta ar brīvu gaisa konvekciju, novēršot kustīgās daļas. Iebūvētās aizsardzības ietver īssavienojuma, pārslodzes un pārsprieguma aizsardzību. Barošanas blokā tiek izmantoti ilgmūžīgi elektrolīta kondensatori ar 105 °C novērtējumu, un tas iztur 100% pilnas slodzes iedarbināšanas testu, lai nodrošinātu nemainīgu veiktspēju. Citas konstrukcijas īpašības ietver spēju izturēt 300 V maiņstrāvas pārspriegumu 5 sekundes, darbību apkārtējās vides temperatūrā līdz 70 °C un izturību pret 5 g vibrāciju. LED jaudas indikators sniedz tūlītēju vizuālu statusa informāciju.

Piemērots

• Rūpnieciskajiem vadības skapjiem un automatizācijas iekārtām
• Iegultajām sistēmām un sakaru ierīcēm
• Mērīšanas un laboratorijas instrumentiem
• LED apgaismojuma draiveriem un izkārtņu barošanai
• Sistēmām, kurām nepieciešama zema trokšņa līmeņa, nepārtraukta līdzstrāvas jauda

Galvenās specifikācijas

• Kopējā izejas jauda: 130 W
• Maiņstrāvas ieejas diapazons: 115–230 V, 47–63 Hz
• Sprieguma pielaide: ±2%
• Pieauguma laiks: 20 ms
• Dzesēšanas metode: brīva gaisa konvekcija
• Darba temperatūras diapazons: līdz 70 °C
• Pārsprieguma izturība: 300 V maiņstrāvas 5 sekundes
• Vibrācijas izturība: izturēts 5 g tests
• Komponentu specifikācija: 105 °C ilgmūžīgi elektrolīta kondensatori
• MTBF: apm. 244000 stundas
• Indikators: LED ieslēgšanās signāls
• Aizsardzības funkcijas: īssavienojums, pārslodze, pārspriegums

Kā lietot

Uzstādiet strāvas padeves bloku sausā, labi vēdinātā vietā ar pietiekamu brīv telpu konvekcijas dzesēšanai un nostipriniet to, izmantojot komplektā esošos montāžas punktus. Pievienojiet maiņstrāvas ieeju norādītajā 115–230 V diapazonā un pievienojiet līdzstrāvas izeju slodzei, ievērojot pareizu polaritāti. Pirms ieslēgšanas pārbaudiet savienojumus un novērojiet LED indikatoru, lai pārliecinātos par strāvas statusu. Nepārklājiet ventilācijas atveres un nepārtrauktas darbības laikā uzturiet apkārtējās vides temperatūru zem maksimālās nominālās vērtības.

Ieteikumi

Drošai ilgtermiņa darbībai veiciet sākotnējo nodošanu ekspluatācijā pilnas slodzes apstākļos, lai apstiprinātu stabilu izeju, un periodiski veiciet vizuālu pārbaudi, lai pārliecinātos par drošiem savienojumiem un pietiekamu ventilāciju. Ja lietojumprogramma saskaras ar biežiem pārejas procesiem, apsveriet papildu aizsardzību pret pārspriegumiem augšupējā līnijā, neskatoties uz ierīces 300 V maiņstrāvas pārsprieguma toleranci. Ievērojiet piemērojamās drošības un zemējuma prasības, uzstādot rūpnieciskā vidē.
