Strāvas pagarinātājs Rittal DK 7240.330 — 9 D tipa maiņstrāvas ligzdas, 2 m kabelis, pelēks

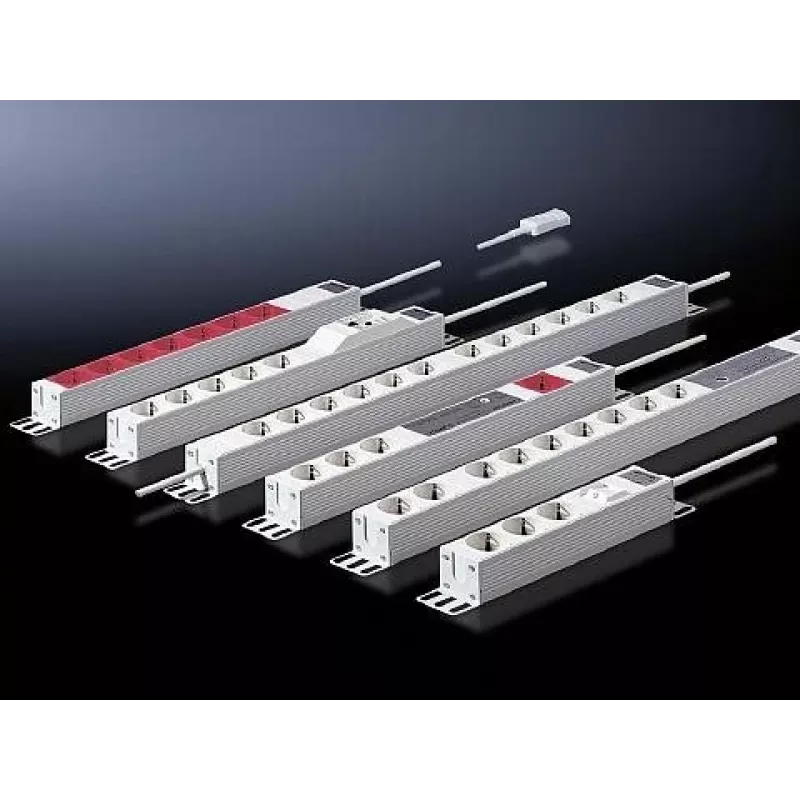

Rittal DK 7240.330 strāvas pagarinātājs ir 9 ligzdu kontaktligzdu sloksne, kas ievietota alumīnija kanālā, paredzēta uzstādīšanai statnēs un korpusos. Tā nodrošina deviņas D tipa maiņstrāvas ligzdas uz pelēka, 2 m kabeļa bloka ar 250 V, 16 A nominālu un iebūvētu pārsprieguma aizsardzību. Produkta 658,6 mm platums un kompaktie 44 mm dziļums un augstums padara to piemērotu montāžai 19" (482,6 mm) sekcijās vai citās 25 mm caurumu rastra sekcijās.

Priekšrocības

Alumīnija kanāls un maināmais montāžas kronšteins ļauj elastīgi piestiprināt: kronšteinu var ievietot četrās pozīcijās, lai sloksne atbilstu 482,6 mm (19") montāžas leņķiem, 19" rāmjiem, korpusu rāmjiem vai sienas sadalītāju aizmugurējām daļām. To var arī ievietot jebkurā sekcijā ar 25 mm caurumu rastru bez papildu piederumiem. Ir nodrošināta kabeļa maršrutēšana ieejai, un, montējot 482,6 mm sekcijā, ir pietiekami daudz vietas, lai bez locījumiem izvadītu barošanas kabeli starp sloksni un profila sliedi. IEC 320 ligzdas ir izvietotas 45° leņķī, lai varētu izmantot leņķveida savienotājus.

Piemērots lietošanai

Kad tas var nebūt piemērots

Šī kontaktligzdu sloksne ir paredzēta lietošanai ar D tipa ligzdām un maksimālo strāvu 16 A; tā var nebūt piemērota, ja nepieciešama lielāka strāvas kapacitāte vai citi ligzdu standarti. Produkta platums un montāžas konstrukcija paredz uzstādīšanu sistēmās, kas pieņem 482,6 mm (19") vai 25 mm caurumu rastra sekcijas, tāpēc tā var neatbilst nestandarta korpusiem vai improvizētiem montāžas veidiem.

Svarīgākās specifikācijas

Kā lietot

Montējiet sloksni, izmantojot maināmo leņķa kronšteinu, ievietojot to vienā no četrām pieejamajām pozīcijām, lai atbilstu paredzētajiem montāžas punktiem (482,6 mm montāžas leņķi, 19" rāmis, korpusa rāmis vai sienas sadalītāja aizmugurējā daļa). Ja uzstādāt sekcijā ar 25 mm caurumu rastru, sloksni var ievietot bez papildu montāžas piederumiem. Izvadiet ieejas kabeli caur nodrošināto kabeļa maršrutēšanas vietu; montējot 482,6 mm (19") sekcijā, novietojiet barošanas kabeli starp kontaktligzdu sloksni un profila sliedi, lai izvairītos no locījumiem. Pievienojiet aprīkojumu leņķveida IEC 320 ligzdām, lai ietaupītu vietu, izmantojot leņķveida savienotājus.

Kas jāapsver pirms iegādes

Ieteikumi

Uzstādiet sloksni ar kronšteina pozīciju, kas nodrošina visdrošāko mehānisko atbalstu, un izvadiet ieejas kabeli caur tam paredzēto vietu, lai novērstu locīšanu vai saspiešanu. Izmantojiet 45° IEC 320 ligzdas leņķveida savienotājiem, lai saglabātu atstarpi un nebloķētu blakus esošās ligzdas.
