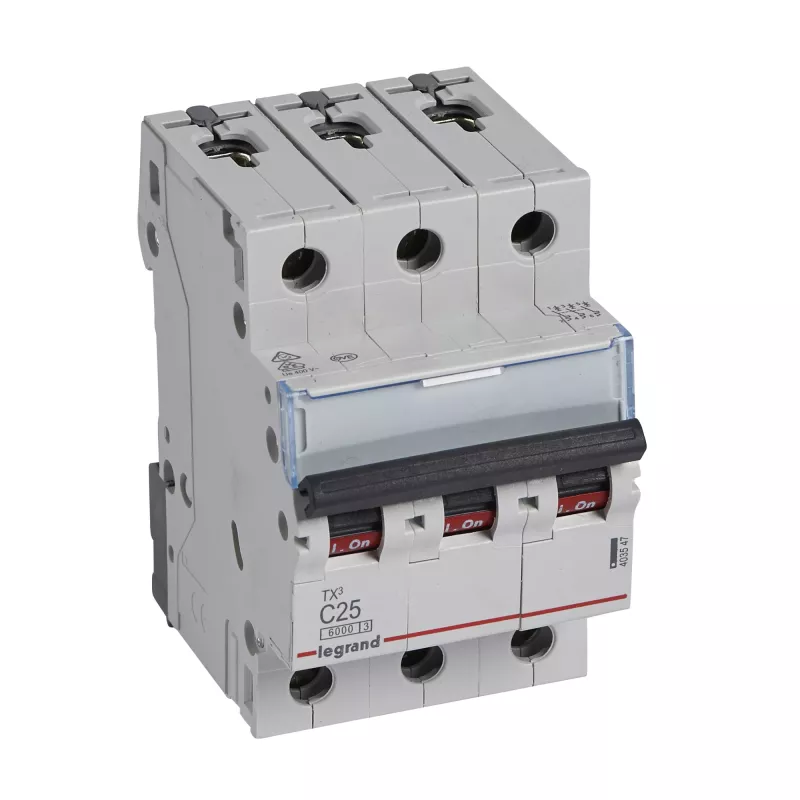

Strāvas slēdzis Legrand Tx3 C25A 3‑polu 6 kA 3‑moduļu (MPN 403547)

Legrand Tx3 C25A ir trīspolu miniatūrs strāvas slēdzis ar C raksturlīkni un nominālo strāvu 25 A, paredzēts montāžai uz DIN sliedēm dzīvojamo un komerciālo elektrosadales sadalņos. Ierīce nodrošina termomagnētisko aizsardzību trīsfāžu ķēdēm, piedāvājot pārslodzes un īssavienojuma pārtraukšanu ar pārtraukšanas spēju, kas piemērota tipiskām ēku instalācijām. Tā kompaktais 3 moduļu platums palīdz ietaupīt vietu sadales paneļos, vienlaikus nodrošinot koordinētu motoru un vispārējo slodžu aizsardzību.

Priekšrocības

Slēdzis apvieno skaidru atslēgšanās raksturlīkni ar kompaktu izmēru, atvieglojot vienkāršu integrāciju standarta DIN sliežu sistēmās. Tā C tipa atslēgšanās līkne ļauj selektīvi darboties pie strāvas triecieniem no motoriem un transformatoriem, vienlaikus saglabājot uzticamu aizsardzību pret ilgstošām pārslodzēm un īssavienojumiem. Produkts atbilst kopējām nozares veiktspējas prasībām attiecībā uz pārtraukšanas spēju un ir saderīgs ar piederumiem un kopņu sistēmām, ko izmanto mūsdienu instalācijās.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet slēdzi uz standarta DIN sliedes piemērotā sadalnē, nodrošinot pareizu orientāciju un stingru mehānisko savienojumu. Pievienojiet barošanas un slodzes vadus atbilstošajiem spailēm, ievērojot vadītāju izmērus un pievilkšanas griezes momentus, kas ieteikti vietējos noteikumos un Legrand modulāro ierīču uzstādīšanas praksē. Pārbaudiet pareizu augšpuses un lejupuses ierīču koordināciju, pēc tam pārslēdziet slēdzi pozīcijā IESLĒGTS. Pēc uzstādīšanas pārbaudiet ķēdi, lai apstiprinātu pareizu darbību un to, ka slēdzis atslēdzas bojājuma apstākļos.

Ieteikumi

Izmantojiet šo trīspolu slēdzi tur, kur nepieciešama koordinēta trīsfāžu ķēžu aizsardzība. Apstipriniet vadītāju šķērsgriezumus, griezes momenta iestatījumus un augšpuses bojājumu ierobežošanas pasākumus, lai nodrošinātu, ka 6 kA pārtraukšanas spēja ir pietiekama instalācijai. Motora slodzēm novērtējiet palaišanas strāvas attiecībā pret C līknes raksturlielumu un, ja nepieciešams, apsveriet papildu motora aizsardzību vai selektīvas ierīces uzlabotai selektivitātei.
