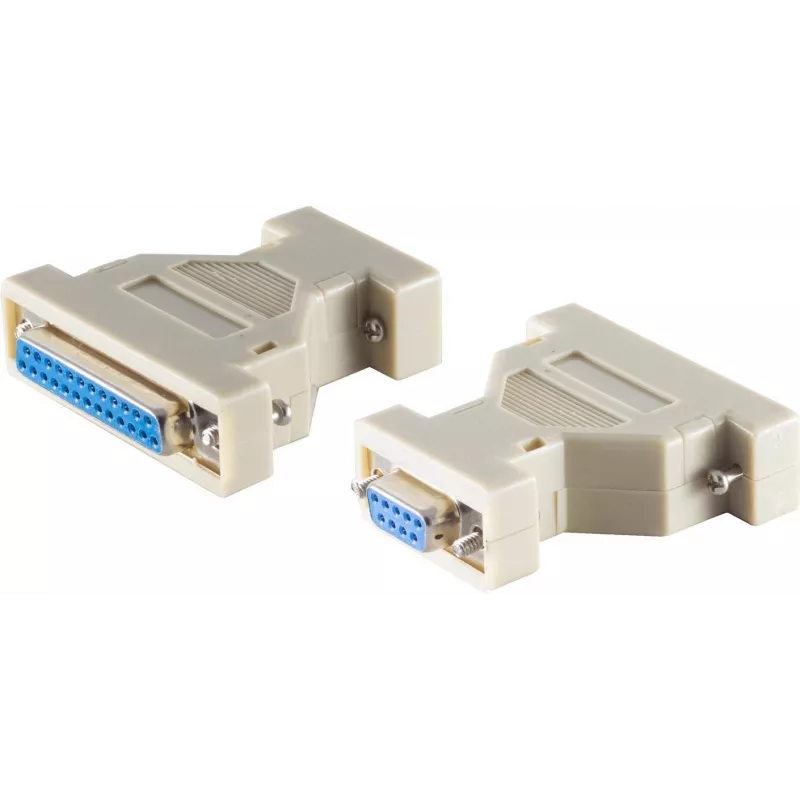

Sub-D adapteris ShiverPeaks 9-pinu uz 25-piniem – dzimuma adapteris RS-232 ierīču savienošanai

Sub-D adapteris ShiverPeaks 9-pinu uz 25-piniem ir pasīvs dzimuma adapteris, kas paredzēts DE-9 (Sub-D/9) savienojuma pārveidošanai par DB-25 (Sub-D/25) savienojumu seriālajām komunikācijām, piemēram, RS-232. Kompaktais plastmasas korpuss nodrošina vienkāršu mehānisko saskarni, kas saglabā signālu vadu izkārtojumu un ļauj tieši pārraidīt kontaktus starp ierīcēm ar atšķirīgu Sub-D kontaktu skaitu. Šis adapteris ir paredzēts situācijām, kad kabelis vai pieslēgvieta ar 9-pinu Sub-D ir jāpievieno iekārtai, kas paredz 25-pinu Sub-D, nemainot signālu maršrutēšanu.

Priekšrocības

Adapteris piedāvā vienkāršu savietojamību starp DE-9 un DB-25 savienotājiem bez aktīvās elektronikas vai pārvadu pārveidošanas. Tā pasīvā konstrukcija nodrošina datu līniju caurlaidi bez signāla pārveidošanas vai aiztures. Vieglais plastmasas apvalks samazina slodzi uz savienotāja kontaktiem un nodrošina izturīgu, zemu izmaksu risinājumu, lai savienotu mantotās RS-232 saskarnes un instrumentus ar atšķirīgiem Sub-D formas faktoriem.

Piemērots

• Mantoto RS-232 ierīču ar DE-9 pieslēgvietām savienošanai ar iekārtām, kam ir DB-25 pieslēgvietas
• Instrumentu, modemu vai seriālo termināļu saslēgšanai, kas izmanto atšķirīgu Sub-D kontaktu skaitu
• Pagaidu vai pastāvīgai vadu savietojamībai testēšanas stendos un rūpnieciskos uzstādījumos

Galvenās specifikācijas

• Savienotāju tipi: sieviešu DE-9 uz sieviešu DB-25 (Sub-D)
• Funkcija: pasīvs kontaktu adapteris seriālo signālu caurlaidei
• Korpusa materiāls: plastmasa
• Formas faktors: kompakts rindas adapteris tiešai Sub-D savienotāju savienošanai
• Signāla standarts: paredzēts lietošanai ar RS-232 un saderīgām seriālajām saskarnēm

Kā lietot

Savietojiet DE-9 un DB-25 savienotājus ar atbilstošajām pieslēgvietām un uzspiediet adapteri taisni uz savienotāja, līdz tas cieši nofiksējas. Ja iekārtai ir stiprinājuma skrūves, nostipriniet adapteri, pievelkot rokas skrūves vai korpusa skrūves, lai novērstu nejaušu atvienošanos. Pārliecinieties, ka abas ierīces ir izslēgtas, kad tās savieno vai atvieno, lai samazinātu traucējumu signālu risku; pārbaudiet vadu savietojamību, ja ir nestandarta kontaktu izkārtojums vai pielāgoti kabeļi.

Ieteikumi

Lietojiet adapteri sausās, iekštelpu vidēs un izvairieties no pārmērīgas mehāniskās slodzes vai mitruma iedarbības. Instalācijām, kur nepieciešama signāla pārveidošana, līmeņa maiņa vai nulles modema funkcionalitāte, izmantojiet speciālu pārveidotāju vai īpaši izveidotu kabeli, nevis pasīvo adapteri. Periodiski pārbaudiet savienotāju kontaktus, vai nav korozijas vai deformācijas, lai uzturētu uzticamu seriālo komunikāciju.
