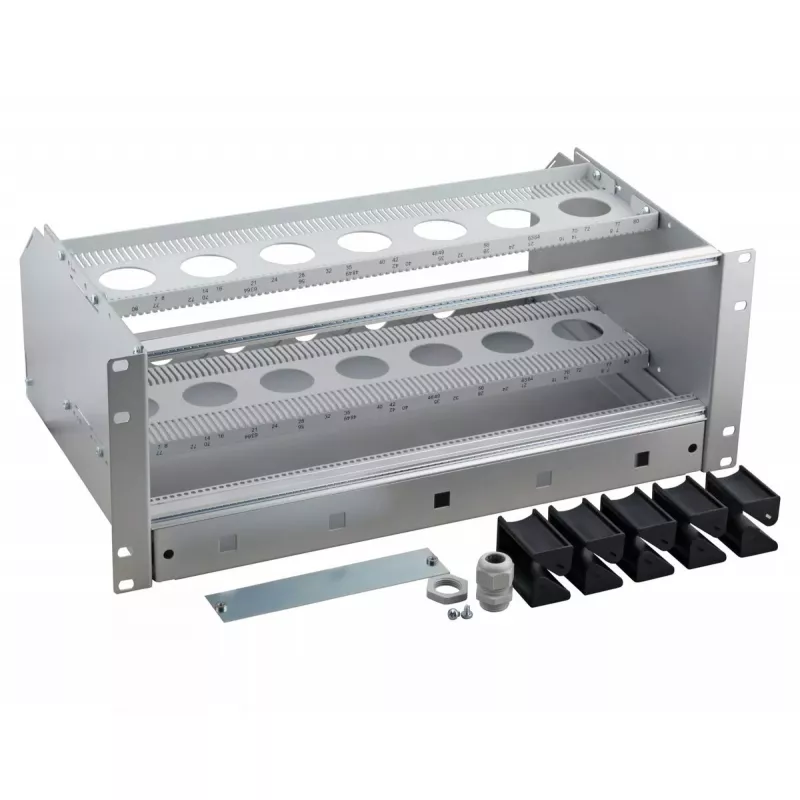

Subrack EFB Elektronik 53711.1 — alumīnija/termoplastmasas korpuss, 483×295×178 mm, pelēks

EFB Elektronik 53711.1 ir apakšrāmis, kas paredzēts, lai ievietotu statnē montējamus elektroniskos moduļus un komponentus. Korpuss apvieno alumīnija rāmi ar termoplastmasas paneļiem, nodrošinot kompaktu nospiedumu ar ārējiem izmēriem 483 × 295 × 178 mm. Pelēkā apdare un jauktā metāla/plastmasas konstrukcija sniedz mehānisku aizsardzību, vienlaikus samazinot svaru, un konstrukcijā ir vieta moduļu vadotņu un kabeļu maršrutēšanas piederumu montāžai.

Priekšrocības

Alumīnija/termoplastmasas kombinācija nodrošina izturības un samazināta svara līdzsvaru salīdzinājumā ar pilnmetāla korpusiem. Tā kompaktais 4U saderīgais augstums un platums, kas piemērots 84TE/3U izkārtojumiem, ļauj to uzstādīt šauros aprīkojuma statņos un telekomunikāciju skapjos. Gatavais korpuss piedāvā pret koroziju izturīgas virsmas un stabilus montāžas punktus elektroniskajiem moduļiem, kā arī atsevišķu kabeļu pārpalikuma kastes opciju, lai tīri pārvaldītu liekos kabeļus.

Piemērots

• Rūpniecisko vadības sistēmu korpusiem un moduļu integrācijai
• Telekomunikāciju aprīkojumam un nelielām statņu instalācijām
• Laboratorijas testēšanas stendiem un prototipu elektroniskajiem mezgliem
• Lauka servisa vienībām, kurām nepieciešams kompakts aizsargkorpuss

Galvenās specifikācijas

• Ārējie izmēri: 483 mm (P) × 295 mm (D) × 178 mm (A)
• Konstrukcijas materiāli: alumīnija rāmis ar termoplastmasas paneļiem
• Krāsa: pelēka
• Formas faktors: apakšrāmis, kas saderīgs ar 4U / 84TE / 3U izkārtojumiem
• Ietver vietu 1U kabeļu pārpalikuma kastei
• Piegādā kā atsevišķu vienību iepakojumā

Lietošana

Uzstādiet apakšrāmi piemērotā skapī vai uz statņa plaukta, izmantojot standarta stiprinājuma punktus. Uzstādiet moduļu vadotnes un elektroniskās plates iekšējās montāžas sliedēs saskaņā ar to mehāniskajiem rasējumiem un nostipriniet moduļus ar atbilstošām skrūvēm. Novirziet strāvas un signāla kabeļus uz aizmugures atverēm un uzstādiet 1U kabeļu pārpalikuma kasti, lai ietvertu lieko kabeļu garumu sakārtotai elektroinstalācijai. Nodrošiniet ventilāciju ap korpusu un neaizšķērsojiet gaisa plūsmas ceļus siltumu izkliedējošiem moduļiem.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet šo alumīnija/termoplastmasas apakšrāmi iekštelpās, sausā vidē un uzturiet pieejamus kabeļu ievades punktus. Piestipriniet moduļus pie iekšējām sliedēm ar ieteicamajiem griezes momenta lielumiem un nepārslogojiet montāžas sliedes, pārsniedzot to nominālo jaudu. Ja uzstādīšana notiek korozīvā vai augsta mitruma vidē, apsveriet papildu aizsardzības pasākumus, piemēram, konformālu pārklājumu PCB vai pilnīgi noslēgtu skapi.
