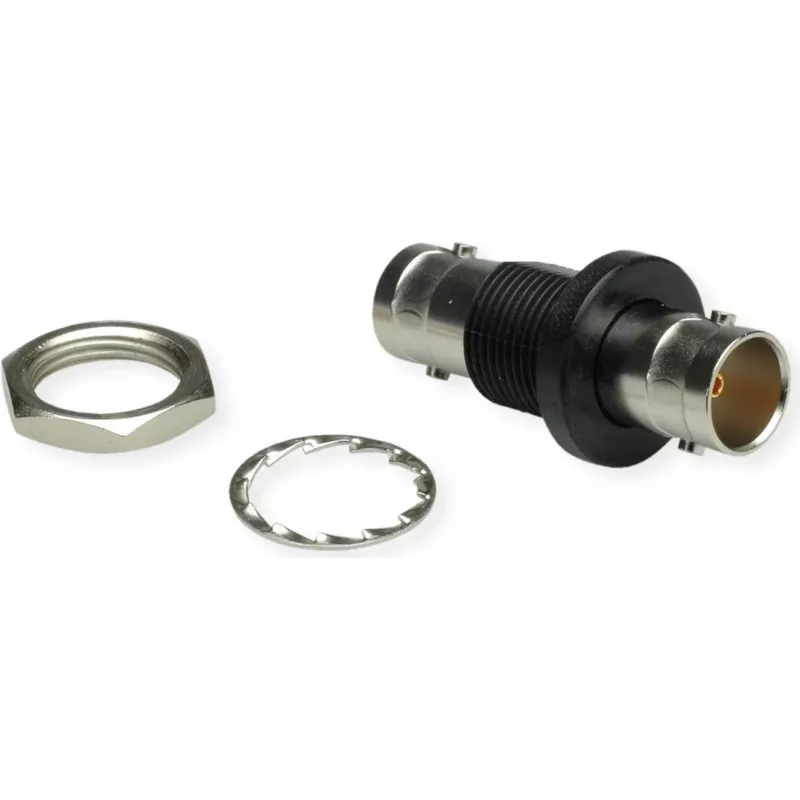

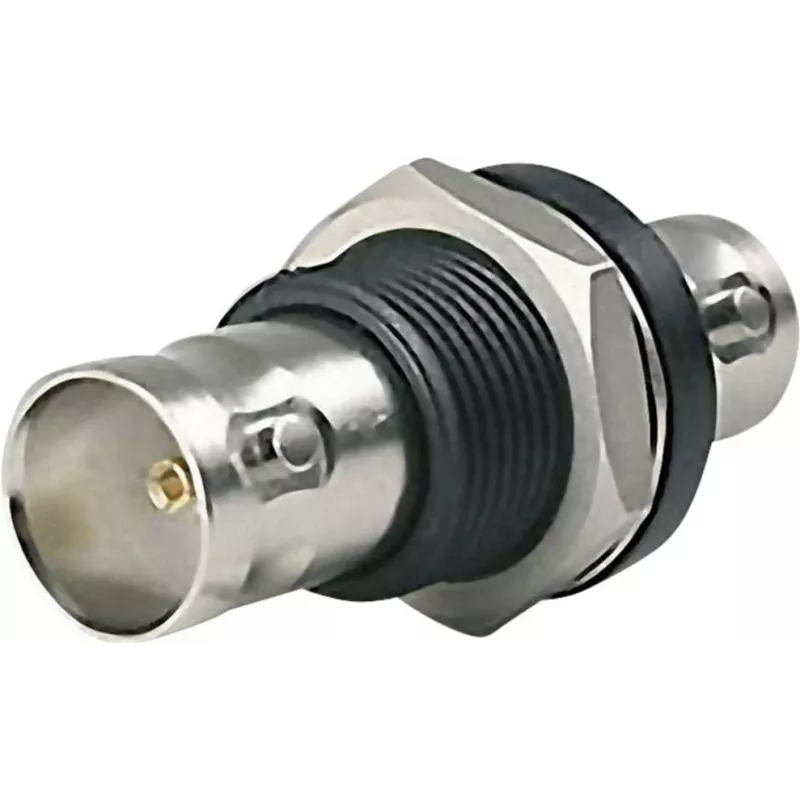

Telegärtner BNC starpsienas adapteris māte uz māti 50 Ohm panelī montējams, niķelēts misiņš, DC-4 GHz

Profesionālās RF instalācijās BNC savienojuma izvadīšana caur paneli vai korpusu bieži prasa uzticamu pāreju ar zemiem zudumiem. Šis Telegärtner starpsienas adapteris nodrošina drošu māte-uz-māti BNC saskarni, ļaujot kārtīgi novadīt kabeli caur sienām, šasiju vai komutācijas paneļiem bez signāla pasliktināšanās.

Kam paredzēts

Tīkla inženieriem, apraides tehniķiem un RF uzstādītājiem, kuriem nepieciešams pagarināt BNC savienojumus caur paneļiem vai izveidot testa punktus 50 omu sistēmās. Ideāli piemērots video, instrumentācijas un telekomunikāciju lietojumiem līdz 4 GHz.

Galvenās iezīmes

• BNC māte (ligzda) uz BNC māte (ligzda) starpsienas caurejošais savienotājs
• 50 Ω pretestība standarta RF un video sistēmām
• Niķelēts misiņa korpuss ar zeltītiem centrālajiem kontaktiem
• PTFE izolators nodrošina stabilu veiktspēju no -55 °C līdz +155 °C
• M12 x 0,75 montāžas vītne drošai uzstādīšanai panelī
• Zems VSWR ≤ 1,3 pie 4 GHz un augsta savienošanas ciklu izturība (≥500)

Specifikācijas

• Savienotāju sērija: BNC
• Savienotāja tips (1. puse): BNC māte (ligzda)
• Savienotāja tips (2. puse): BNC māte (ligzda)
• Pretestība: 50 Ω
• Montāžas tips: Starpsienas / paneļa montāža
• Montāžas vītne: M12 x 0,75
• Frekvenču diapazons: DC līdz 4 GHz
• VSWR pie 4 GHz: ≤ 1,3
• Kontaktu materiāls: Misiņš, zelts virs niķeļa pārklājuma
• Korpusa materiāls: Misiņš, niķeļa pārklājums
• Izolatora materiāls: PTFE
• Dielektriskā caursitiena spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Kontaktu pretestība (centrālā): ≤ 1,5 mΩ
• Kontaktu pretestība (ārējā): ≤ 1 mΩ
• Darba temperatūra: -55 °C līdz +155 °C
• Savienošanas cikli: ≥ 500
• Atbilst RoHS

Padomi

Pārliecinieties, ka paneļa izgriezums atbilst M12 x 0,75 vītnei. Lai nodrošinātu labāko veiktspēju, izmantojiet ar 50 omu BNC kabeļiem un savienotājiem. Niķelētais korpuss nodrošina korozijas izturību, padarot to piemērotu iekštelpām un aizsargātām āra vidēm.
