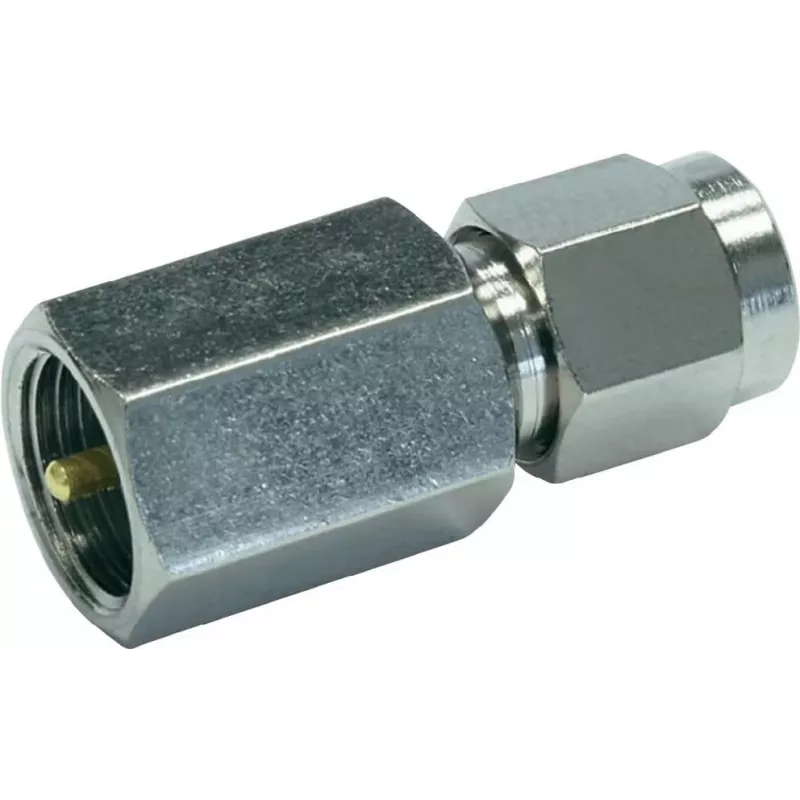

Telegärtner starpsērijas koaksiālais adapteris SMA male uz FME male 50 omi

Šis Telegärtner starpsērijas adapteris savieno divas no RF inženierijas uzticamākajām savienotāju saimēm vienā precīzijas komponentā. Kamēr daudzi adapteri rada izmērāmus zudumus vai atstarojumus, J01703A0009 samazina ievades efektus līdz minimumam līdzstrāvas līdz 3 GHz diapazonā, padarot to par uzticamu iekļauto risinājumu testa stendiem, antenu padevējiem un modulāriem RF mezgliem. Taisnā korpusa ģeometrija un brīvi karājošais dizains nozīmē, ka tas dabiski iekļaujas kabeļu trasēs, nepievienojot spriegumu vai neērtu maršrutēšanu.

Galvenie punkti

• Savienotājs A: SMA male (kontaktdakša) ar zelta pārklājuma centrālo kontaktu zema kontakta pretestība un ilgtermiņa stabilitātei.
• Savienotājs B: FME male (kontaktdakša), ideāli piemērots mobilajām un ātrās savienošanas RF lietojumprogrammām.
• 50 Ω pretestība, saskaņota ar standarta RF sistēmām, ar VSWR ≤ 1,3 līdz 3 GHz.
• Niķeļa pārklājuma misiņa korpuss mehāniskai izturībai un korozijas izturībai.
• PTFE izolators nodrošina konsekventu dielektrisko veiktspēju visā darba temperatūras diapazonā.

Ikdienas lietošanā

Tehniķi, kas strādā ar mobilo, Wi-Fi vai telemetrijas aprīkojumu, bieži vajag pārveidot starp SMA un FME saskarnēm, neveicot kabeļu atkārtotu terminēšanu. Šis adapteris pieskrūvējas tieši pie SMA ligzdas un nodrošina FME male portu, ļaujot ātri pievienot FME aprīkotas antenas vai kabeļus. Zelta centrālais kontakts un niķeļa korpuss pretoties oksidēšanai, tāpēc atkārtoti savienošanas cikli nepasliktina signāla kvalitāti. Ar plašu temperatūras diapazonu no -40 °C līdz +85 °C to var izmantot āra korpusos vai transportlīdzekļu instalācijās, kur temperatūras svārstības ir izplatītas.

Pilnīgas specifikācijas

• Adaptera tips: koaksiālais RF adapteris, taisns, brīvi karājošs
• Savienotājs A: SMA male (kontaktdakša)
• Savienotājs B: FME male (kontaktdakša)
• Pretestība: 50 Ω
• Frekvenču diapazons: līdzstrāva līdz 3 GHz
• VSWR: ≤ 1,3 pie 3 GHz
• Dielektriskā izturības spriegums: 1000 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 3 mΩ
• Ārējā kontakta pretestība: ≤ 2 mΩ
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālā kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Darba temperatūra: -40 °C līdz +85 °C

Nobeiguma piezīme

Inženieriem un uzstādītājiem, kas novērtē signāla integritāti un mehānisko uzticamību, Telegärtner J01703A0009 ir kompakts, bet kritisks posms starp SMA un FME ekosistēmām. Tā precīzā konstrukcija un pārbaudītā elektriskā veiktspēja padara to par uzticamu izvēli profesionālam RF darbam.
