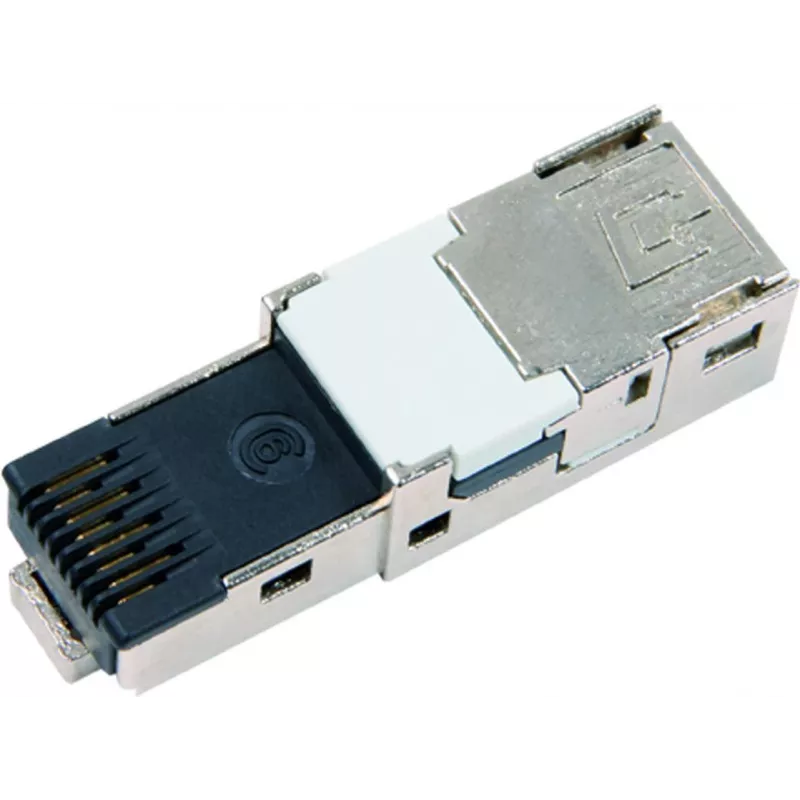

Telegärtner STX V1 RJ45 spraudņa ieliktnis Cat.6, taisns, 8P8C, ekranēts, bez instrumentiem IDC, J80026A0004

Uzstādītājiem, kuriem nepieciešams uz vietas terminējams RJ45 spraudnis, kas darbojas kā rūpnīcā izliets savienotājs, Telegärtner STX V1 ieliktnis (J80026A0004) nodrošina Cat.6 veiktspēju bez presēšanas instrumentiem. Tā cinka preslietas korpuss un bez instrumentiem veicamā IDC terminēšana to atšķir no parastajiem plastmasas spraudņiem, ļaujot tīri un atkārtojami samontēt uz cietiem vai savītiem vadītājiem dažu sekunžu laikā. Taisnā 8P8C orientācija atbilst standarta RJ45 ligzdām, savukārt ekranētais dizains saglabā signāla integritāti elektriski trokšņainā vidē.

Galvenās iezīmes

• Bez instrumentiem veicama IDC terminēšana – nav nepieciešams presēšanas instruments, atkārtoti terminējams līdz 4 reizēm
• Cat.6 veiktspēja atbilst ISO/IEC 11801, EN 50173 un TIA/EIA 568-C.2
• Ekranēts cinka preslietas korpuss ar niķeļa pārklājumu izturībai un EMI aizsardzībai
• Atbalsta cietus (AWG 24/1–22/1) un savītus (AWG 27/7–22/7) vadītājus
• Pieņem kabeļa diametru no 4,5 mm līdz 8,0 mm
• Ar zeltu pārklāti fosfora bronzas kontakti, kas paredzēti ≥750 savienošanas cikliem
• PoE, PoE+ un 4PPoE (IEEE 802.3af/at/bt) saderīgs

Ikdienas lietošanā

Šis ieliktnis ir STX V1 spraudņu sistēmas kodols: sagatavojiet kabeli, ievietojiet vadus krāsu kodētajās IDC spraugās un aizveriet korpusu – īpaši instrumenti nav nepieciešami. Taisnā kabeļa ievade ir piemērota savienojuma kabeļiem un iekārtu savienojumiem šaurās vietās. Izturīgais metāla korpuss iztur biežu apiešanos, un plašais darba temperatūras diapazons (-40 °C līdz +70 °C) padara to piemērotu rūpnieciskiem vai āra korpusiem. Tā kā ieliktni var atkārtoti terminēt līdz četrām reizēm, tas samazina atkritumus un paātrina problēmu novēršanu.

Pilnīgas specifikācijas

• Savienotāja tips: RJ45 spraudņa ieliktnis
• Veiktspējas kategorija: Cat.6
• Ekranējums: Ekranēts
• Kontaktu konfigurācija: 8P8C
• Terminēšanas tips: IDC (insulācijas izspiešanas savienotājs)
• Terminēšanas metode: Bez instrumentiem
• Kabeļa tipa saderība: Cieti un savīti vadi
• Vada mērītājs cietiem: AWG 24/1 - 22/1
• Vada mērītājs savītiem: AWG 27/7 - 22/7
• Kabeļa diametra diapazons: 4,5 mm - 8,0 mm
• Korpusa materiāls: Cinka presliets, niķelēts
• Kontaktu materiāls: Fosfora bronza
• Kontaktu pārklājums: Zelts virs niķeļa
• Savienošanas cikli: ≥ 750
• Darba temperatūra: -40 °C līdz +70 °C
• Atbilstība standartiem: ISO/IEC 11801, EN 50173, TIA/EIA 568-C.2
• PoE saderība: PoE, PoE+, 4PPoE (IEEE 802.3af/at/bt)
• Orientācija: Taisna
• Atkārtotas terminēšanas cikli: Līdz 4 reizēm

Nobeiguma piezīme

Savienojiet J80026A0004 ieliktni ar saderīgu STX V1 korpusu, lai izveidotu pilnīgu, uz vietas terminējamu Cat.6 spraudni, kas atbilst profesionāliem uzstādīšanas standartiem.
