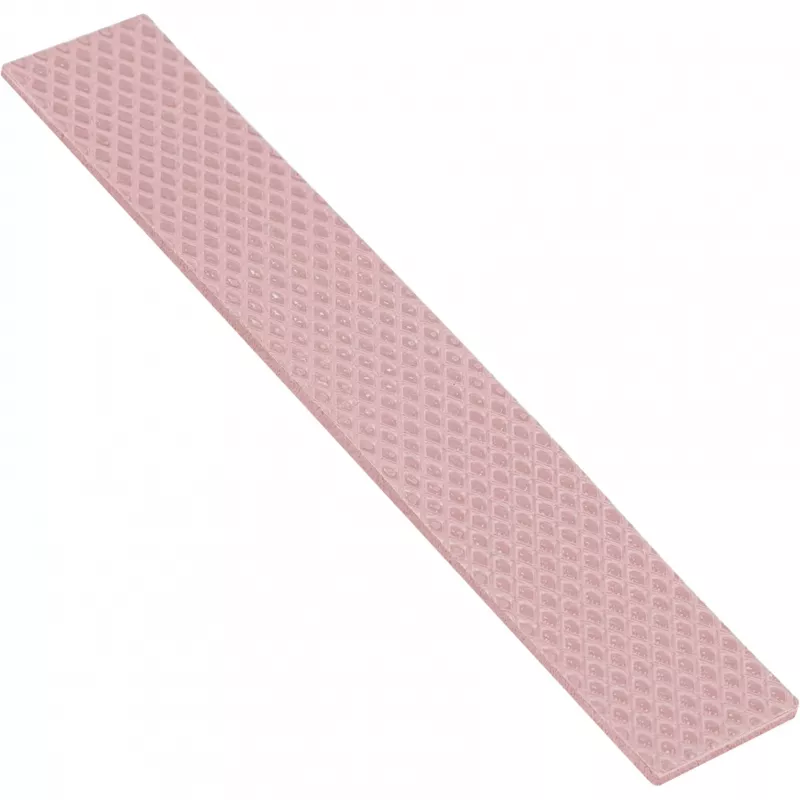

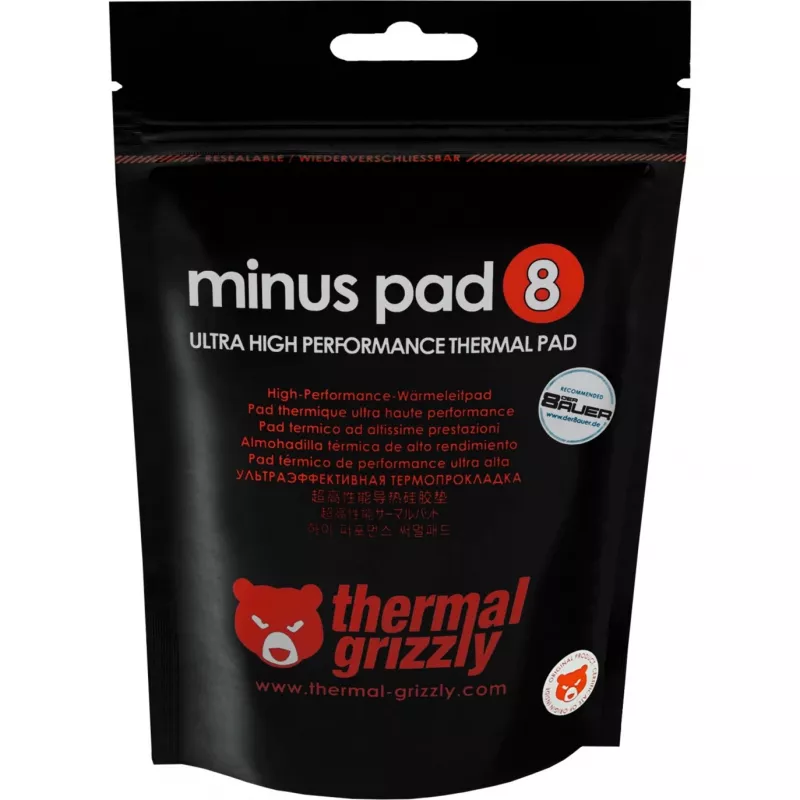

Thermal Pad Thermal Grizzly Minus Pad 8

Thermal Grizzly Minus Pad 8 ir augstas veiktspējas termopads ar siltumvadītspēju 8 W/m·K. Izgatavots no keramiskā silikona kompleksa un nano alumīnija oksīda (metāla oksīda un silikona bāzes), tas aizpilda un kompensē nelielas spraugas starp elektroniskajiem komponentiem, lai nodrošinātu stabilu un efektīvu siltuma pārnesi. Paliktņa izmēri ir 120 mm × 20 mm × 1 mm, un tas darbojas plašā temperatūras diapazonā no -100 līdz 250 °C, nodrošinot uzticamu termisko pārvaldību dažādiem mezgliem.

Priekšrocības

Minus Pad 8 apvieno augstu siltumvadītspēju ar labu saspiežamību, vienlaikus saglabājot elektrisko izolāciju. Tā elastīgā, lokanā virsma pielāgojas nelīdzenām kontaktu virsmām, un paliktņus ir viegli novietot un piestiprināt ar minimālu spiedienu. Materiāla sastāvs nodrošina pastāvīgu siltuma pārnesi, un produkts atbilst RoHS prasībām un ir videi draudzīgs.

Piemērots

• Siltuma savienošanai starp radiatoriem un mikroshēmām mazā elektronikā
• Spraugu aizpildīšanai barošanas moduļos, MOSFET un sprieguma regulatoros
• Dzesēšanas saskarnēm LED moduļos un kompaktos datoru komponentos

Galvenās specifikācijas

• Siltumvadītspēja: 8 W/m·K
• Izmēri: 120 mm × 20 mm × 1 mm
• Darba temperatūra: -100 līdz 250 °C
• Materiāla bāze: keramiskais silikona komplekss ar nano alumīnija oksīdu (metāla oksīds un silikons)
• Elektriskā izolācija: jā

Lietošanas veids

Pirms paliktņa uzklāšanas notīriet kontaktu virsmas no putekļiem, taukiem un vecajiem termomateriāliem. Ja nepieciešams, sagrieziet paliktni vajadzīgajā izmērā, noņemiet aizsargplēves un novietojiet to starp termiski savienojamajiem komponentiem. Viegli piespiediet, lai nodrošinātu pilnīgu kontaktu un saspiešanu; paliktnis pielāgosies nelielām virsmas nelīdzenībām, lai izveidotu optimālu siltuma pārnesi.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet paliktņus, kas pārklāj kontakta laukumu bez pārmērīgas pārkares, un izvairieties no atkārtotas noņemšanas un atkārtotas uzklāšanas. Pārbaudiet mehānisko klīrensu un montāžas spiedienu, lai nodrošinātu, ka paliktnis darba laikā paliek saspiests, bet nav pārāk nospriegots.
