Tīkla adapteris Keystone Cat.6A STP ClampFix S/CONN 08-10034

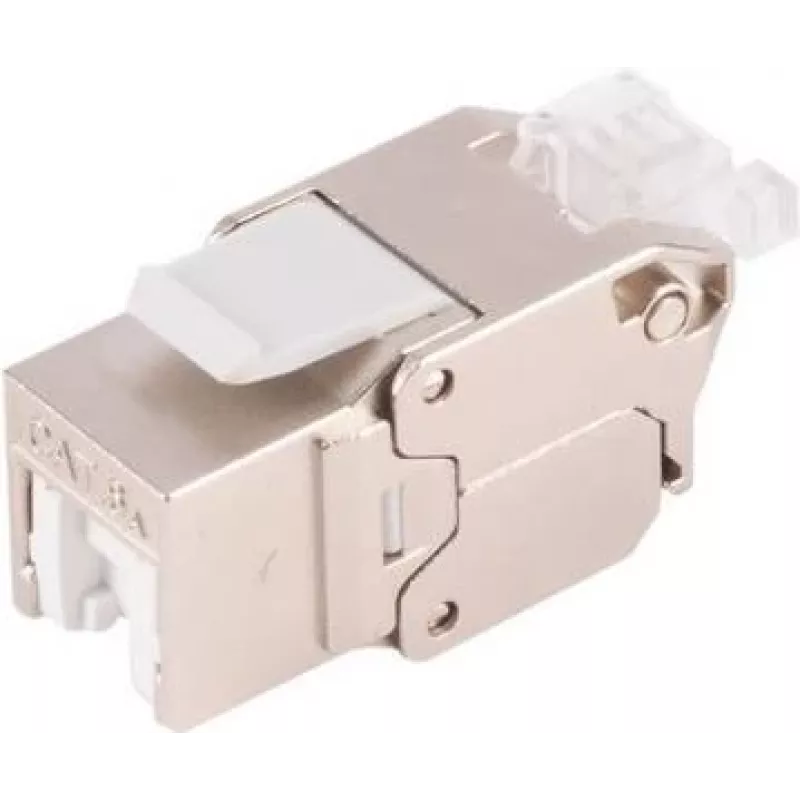

ShiverPeaks tīkla adapteris Keystone Cat.6A STP ClampFix (S/CONN) ir keystone formāta ekranēts savienotājs, kas paredzēts Cat6A instalācijām, kur nepieciešama ātrdarbīga datu pārraide ar zemu traucējumu līmeni. Adapteris atbalsta ekranētu vītā pāra kabeļu sistēmu un nodrošina kompaktu keystone formas faktoru montāžai ielāpu paneļos, sienas ligzdās vai virsmas montāžas kārbās. Tā ClampFix terminēšanas metode nostiprina vadus un ekranējumu, lai uzturētu nemainīgu elektrisko kontaktu un mehānisko stabilitāti ilgtermiņa tīkla veiktspējai.

Priekšrocības

Ekranētā konstrukcija samazina elektromagnētiskos traucējumus un pārejas traucējumus, nodrošinot uzticamu 10 Gigabit Ethernet veiktspēju, izmantojot Cat6A kabeļu sistēmu. Keystone formāts nodrošina saderību ar standarta keystone atverēm, ļaujot elastīgi uzstādīt dažādās priekšējās plāksnēs un paneļos. ClampFix terminēšana vienkāršo instalāciju, nodrošinot stabilu mehānisku skavu, kas saglabā ekranējuma nepārtrauktību un samazina nepieciešamību pēc specializētiem instrumentiem uzstādīšanas laikā. Kompaktais dizains veicina telpu taupošus izkārtojumus blīvās izvietošanas vietās.

Piemērots

• 10 Gigabit Ethernet tīkla posmiem, kur nepieciešama Cat6A STP veiktspēja
• Ielāpu paneļiem, modulārām priekšējām plāksnēm un virsmas montāžas kārbām ar keystone atverēm
• Komerciālām un dzīvojamo telpu strukturētām kabeļu instalācijām, kur svarīgi samazināt traucējumus
• Vidēm ar augstu kabeļu blīvumu, kur nepieciešami uzticami mehāniski savienojumi

Galvenās specifikācijas

• Kabeļa kategorijas saderība: Cat6A ekranēts vītais pāris (STP)
• Savienotāja formāts: keystone modulis
• Terminēšanas metode: ClampFix ekranēta skavas terminēšana
• Datu veiktspēja: atbalsta 10 Gigabit Ethernet, izmantojot Cat6A kabeļu sistēmu
• Ekranējums: pilnīgs savienotāja ekranējums, lai uzturētu kabeļa ekrāna nepārtrauktību
• Mehāniskās īpašības: kompakti keystone izmēri standarta montāžas atverēm

Lietošana

Sagatavojiet Cat6A STP kabeli, noņemot ārējo apvalku un atlokot drenāžas vadu vai folijas ekrānu atbilstoši instalētāja praksei. Ievietojiet atsevišķos vadus ClampFix terminēšanas punktos, ievērojot nepieciešamo kontaktu shēmu jūsu tīklam (T568A vai T568B), un nostipriniet skavu, lai izveidotu gan vadu, gan ekrāna kontaktu. Iespraudiet keystone moduli izvēlētajā priekšējā plāksnē, ielāpu panelī vai virsmas montāžas kārbā, līdz tas nofiksējas vietā. Pēc terminēšanas pārbaudiet savienojumu ar atbilstošu tīkla testēšanas aprīkojumu, lai pārliecinātos par nepārtrauktību, pāru integritāti un veiktspējas rādītājiem.

Ieteikumi

Izmantojiet ar pareizi novērtētu Cat6A STP kabeli un nodrošiniet konsekventu ekranējuma nepārtrauktību no kabeļa līdz savienotājam. Izvairieties no pārmērīgas liekšanas terminēšanas punkta tuvumā un pārbaudiet kontaktu shēmas konsekvenci savienotajos galapunktos. Lai sasniegtu labākos rezultātus augsta blīvuma instalācijās, marķējiet pieslēgvietas un pēc terminēšanas pārbaudiet katru savienojumu, lai apstiprinātu 10 GbE veiktspēju.
