Tīkla antena DeLOCK 88982

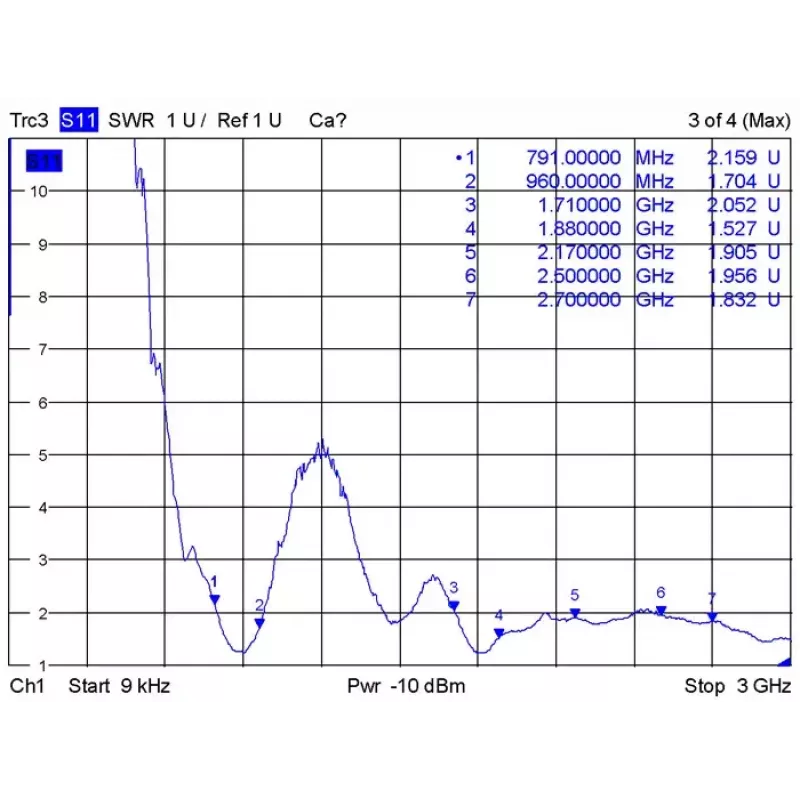

Tīkla antena DeLOCK 88982 ir kompakta LTE/Wi‑Fi antena ar MHF / U.FL saderīgu savienotāju vieglai integrācijai ierīcēs, kurām nepieciešams neliels plates līmeņa RF savienojums. Tā aptver vairākas frekvenču joslas (0,791–0,96 GHz, 1,71–2,17 GHz un 2,5–2,7 GHz), nodrošina pastiprinājumu līdz 2 dBi un ietver 0,15 m kabeli elastīgai izvietošanai. Tās zemā profila izmēri (85 × 17 × 0,8 mm) padara to piemērotu integrācijai ierobežotā telpā.

Priekšrocības

Antenas vairāku joslu dizains atbalsta virkni LTE un bezvadu lietojumprogrammu, neprasot vairākas antenas. Maksimālais pastiprinājums 2 dBi uzlabo signāla uztveršanu un pārraidi salīdzinājumā ar iekšējo trasēto antenu, savukārt MHF / U.FL saderīgais savienotājs nodrošina savietojamību ar daudziem bezvadu moduļiem. Īsais koaksiālais kabelis ļauj ērti izvadīt to ierīču vai korpusu iekšpusē.

Piemērots

Galvenās specifikācijas

Lietošana

Savienojiet antenas MHF / U.FL saderīgo spraudni ar atbilstošo ligzdu jūsu bezvadu modulī vai platē. Izvadiet 0,15 m kabeli un novietojiet plakano antenas paneli tur, kur tam ir vismazāk traucējumu no metāla un citiem RF bloķējošiem materiāliem, lai maksimāli palielinātu veiktspēju. Pārliecinieties, ka savienotājs ir pilnībā iesprausts, un izvairieties no asiem kabeļa līkumiem, lai novērstu bojājumus.

Ieteikumi

Lai iegūtu vislabākos rezultātus, novietojiet antenu ar plato virsmu vērstu pret paredzamo signāla avotu un saglabājiet vismaz dažu centimetru attālumu no lielām metāla daļām. Pārbaudiet moduļa saderību ar MHF / U.FL savienotāju un pārliecinieties, ka darbības frekvenču josla atbilst jūsu tīkla pakalpojumu sniedzēja vai ierīces prasībām.
